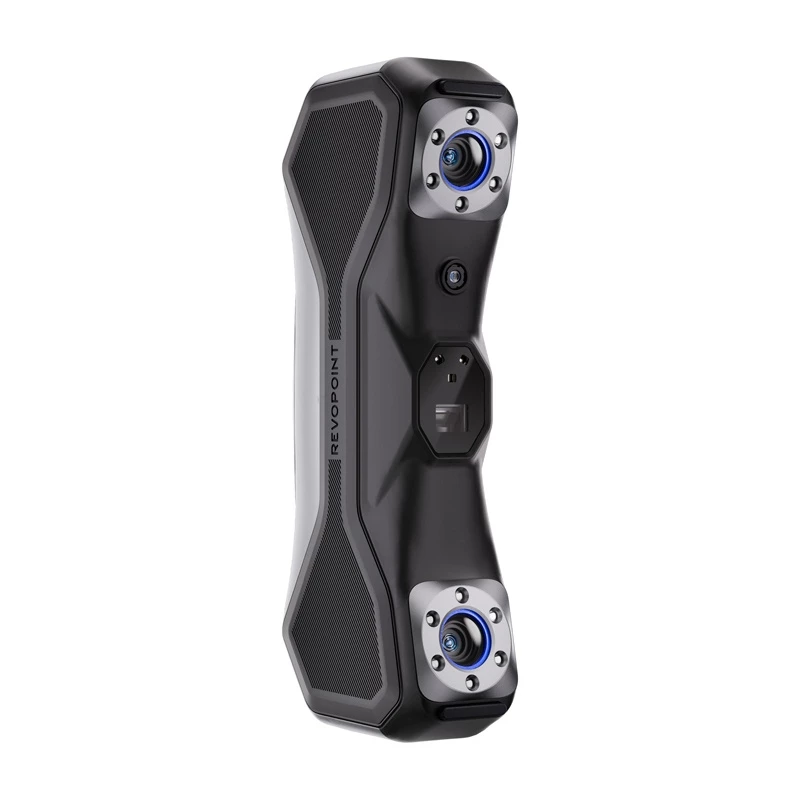

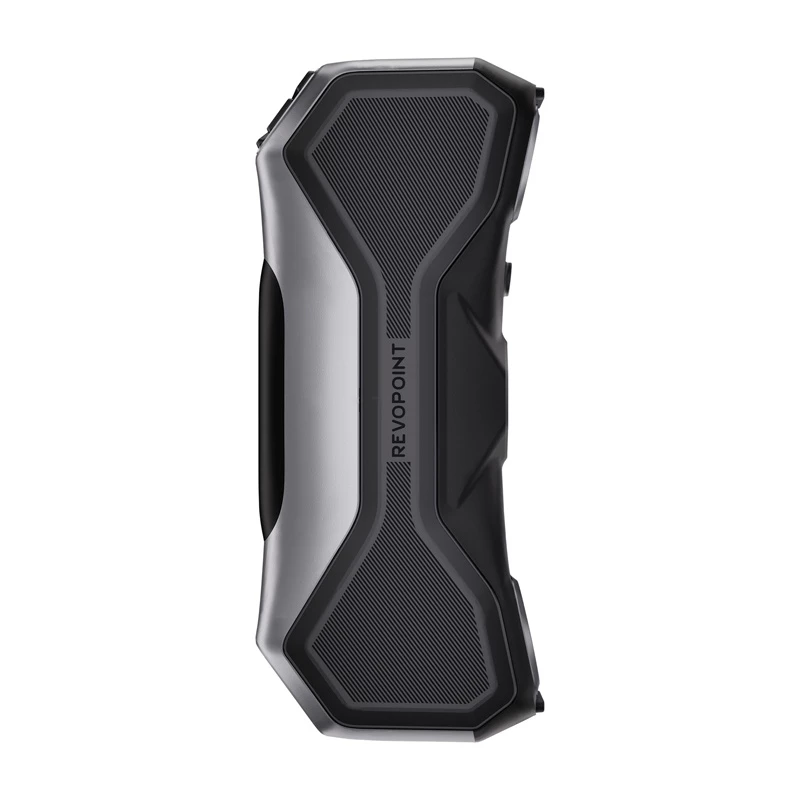

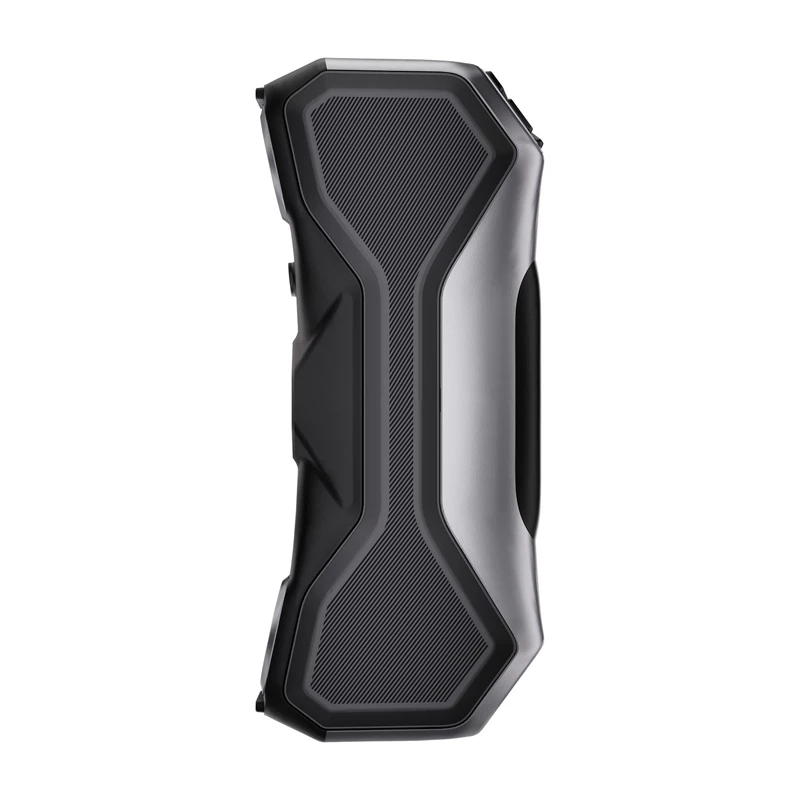

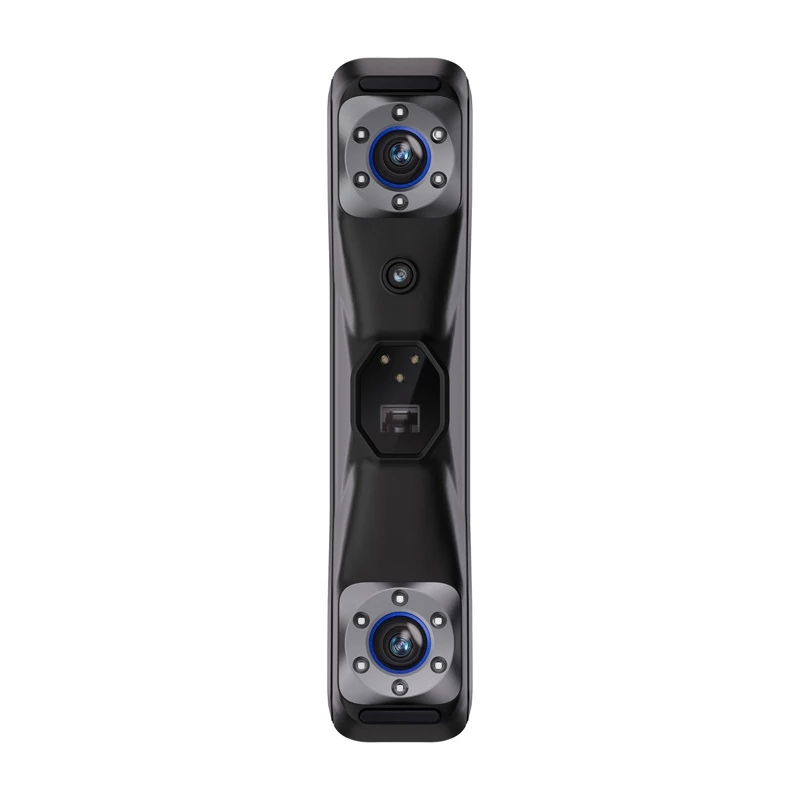

3D skaitytuvas Revopoint Metrox advanced — nešiojamasis didelio tikslumo 3D skaitytuvas (Metrox advanced)

Revopoint MetroX Advanced yra nešiojamasis didelio tikslumo 3D skaitytuvas, kuriame derinamas hibridinis kelių juostų lazerinis ir viso lauko struktūrinis mėlynas apšvietimas, skirtas detaliam mažų ir vidutinio dydžio objektų 3D duomenų fiksavimui. Prietaisas per sekundę fiksuoja iki 7 000 000 taškų, o vieno kadro tikslumas yra 0,01 mm, bendras tikslumas – iki 0,03 mm. Pažangioje versijoje skaitytuvas tiekiamas su dviejų ašių sukamuoju staliuku, Revo Scan programine įranga ir žymeklių blokų rinkiniu, todėl galima eksportuoti metrologijos modelius, paruoštus naudoti CAD, kokybės kontrolės, atvirkštinės inžinerijos, 3D spausdinimo ir prototipų kūrimo srityse.

Privalumai

„MetroX Advanced“ siūlo kelių linijų lazerinio ir viso lauko struktūrinio apšvietimo skenavimo derinį, kuris fiksuoja tiek tikslią geometriją, tiek paviršiaus spalvą, nereikalaujant matinio purškalo blizgiems ar tamsiems paviršiams. Jis pasižymi lanksčia fiksavimo sritimi (160 × 70 mm esant 200 mm iki 320 × 215 mm esant 400 mm), dideliu skenavimo greičiu (iki 800 000 taškų/s kelių linijų lazeriniu režimu ir iki 7 000 000 taškų/s struktūrinio apšvietimo režimu) bei integruotu RGB HD vaizdavimu tiksliam spalvų atkūrimui. Kartu pateikiamas žymeklių blokų rinkinys ir automatinis dviejų ašių sukamasis staliukas supaprastina sąranką ir sumažina rankinio lygiavimo laiką.

Tinka

• Atvirkštinei inžinerijai ir skenavimo į CAD darbo eigoms
• 3D spausdinimui ir skaitmeninių dvynių kūrimui adityviajai gamybai
• Kokybės kontrolei ir matmenų tikrinimui
• Spartiajam prototipų kūrimui ir produktų vystymui
• Nešiojamajam mažų ir vidutinio dydžio detalių skenavimui vietoje

Pagrindinės specifikacijos

• Gamintojas: Revopoint
• Modelis: MetroX Advanced
• Technologija: Kelių linijų lazerinis skenavimas ir viso lauko struktūrinis apšvietimas
• Vieno kadro tikslumas: 0,01 mm
• Tikslumas (vieno kadro / tūrinis): 0,03 mm; tūrinis: 0,03 mm + 0,1 mm × L (m)
• Anastomozių taškų atstumas: 0,05 mm
• Darbinis nuotolis: 200–400 mm
• Fiksavimo sritis: nuo 160 × 70 mm (esant 200 mm) iki 320 × 215 mm (esant 400 mm)
• Minimalus skenavimo tūris: 10 × 10 × 10 mm
• Maksimalus skenavimo tūris: 1 × 1 × 1 m
• Skenavimo greitis: 800 000 taškų/s (kelių linijų lazerinis); 7 000 000 taškų/s (struktūrinis apšvietimas)
• 3D šviesos šaltinis: 14 susikertančių mėlynų lazerio linijų, 7 lygiagrečios mėlynos linijos, 62 mėlynos struktūrinio apšvietimo linijos
• Kameros skiriamoji geba: 2 MP gylio kamera, 2 MP RGB kamera
• CPU: ARM 4 branduolių, 2,0 GHz
• Gylio kameros užpildančios lempos: 12 mėlynų šviesos diodų
• Matmenys: 209 × 88 × 44 mm
• Svoris: 508 g

Kaip naudoti

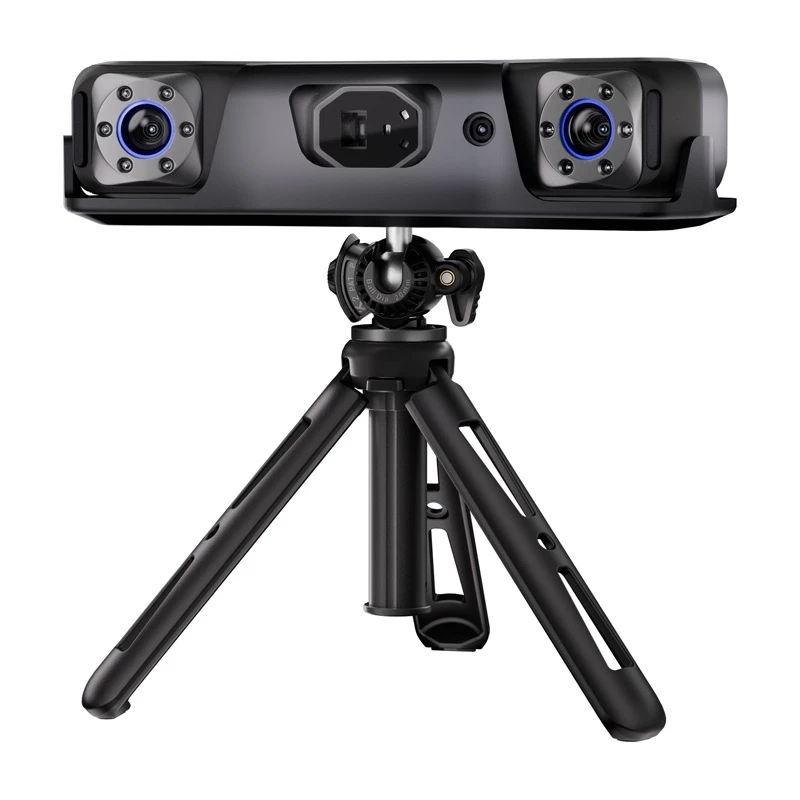

Pastatykite skaitytuvą ant pateikiamo stovo arba laikykite jį rankoje 200–400 mm darbiniu atstumu nuo objekto. Naudokite automatinį dviejų ašių sukamąjį staliuką pilnam objektų fiksavimui, kad sumažintumėte rankinį perstatymą; padėkite objektą ant sukamojo staliuko ir pradėkite skenavimo sesiją Revo Scan programoje. Pasirinkite tinkamą skenavimo režimą (kelių linijų lazerinis – be požymių ar blizgioms sritims, viso lauko struktūrinis apšvietimas – maksimaliai detalei užtikrinti) ir reguliuokite gylio kameros ekspoziciją bei skaitmeninį priartinimą naudodamiesi keturių mygtukų valdymo pultu. Apdorokite užfiksuotus taškų debesis Revo Scan programoje, sujunkite dalinius skenavimus, išvalykite nereikalingus duomenis, išlyginkite paviršius ir eksportuokite modelius į PLY, OBJ, STL, ASC, 3MF, GLTF arba FBX formatus tolesnėms CAD ar 3D spausdinimo darbo eigoms.

Rekomendacijos

Norėdami gauti geriausius rezultatus, rinkitės skenavimo režimą pagal paviršiaus savybes: kelių linijų lazerinį režimą naudokite tamsiems, be požymių ar atspindinčioms sritims, o viso lauko struktūrinio apšvietimo režimą – kai reikia maksimalios detalės ir greičio. Skenuodami objektus su nedaug geometrinių požymių, naudokite žymeklių blokų rinkinį, kad pagerintumėte lygiavimą. Prieš atliekant tikslius matavimus, kalibruokite prietaisą naudodami pridedamą kalibravimo plokštelę ir išlaikykite darbinį atstumą nurodytame 200–400 mm diapazone.
