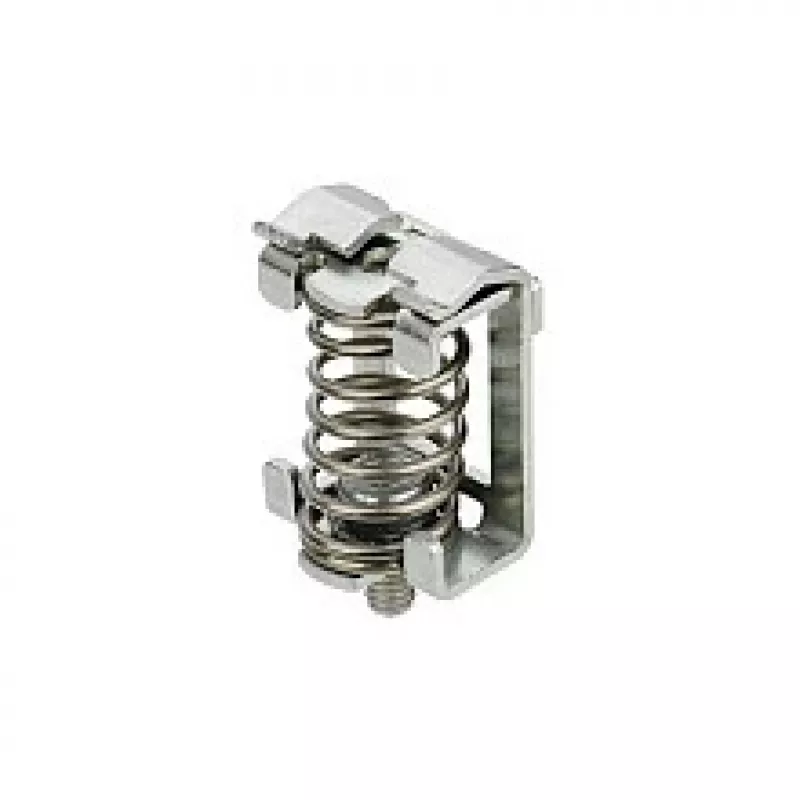

Weidmüller Shield Clamp SC KLBÜ 4-13.5 mm, Clamping Bracket for Cable Diameter 4-13.5 mm, Metallic, Screw Connection

Weidmüller Shield Clamp SC KLBÜ 4-13.5 yra aukštos kokybės tvirtinimo laikiklis, skirtas patikimam kabelių ekranų įžeminimui EMC jautriose srityse. Šis tvirtas ekrano spaustukas užtikrina saugų ir mažos varžos ryšį tarp kabelio ekrano ir įžeminimo sistemos, efektyviai slopindamas elektromagnetinius trikdžius. Tinka kabeliams, kurių skersmuo nuo 4 iki 13,5 mm, idealiai tinka naudoti valdymo spintose, skirstomuosiuose įrenginiuose ir pramoninėse instaliacijose.

Privalumai

• Patikimas EMC ekranavimas: užtikrina mažos varžos kelią trikdžių srovėms, užtikrinant elektromagnetinį suderinamumą.
• Platus užspaudimo diapazonas: tinka kabeliams nuo 4 iki 13,5 mm skersmens, suteikiant lankstumo įvairiems kabelių tipams.
• Tvirta konstrukcija: pagaminta iš cinkuoto plieno, užtikrinančio ilgaamžiškumą ir atsparumą korozijai.
• Lengvas montavimas: tiesioginis montavimas su varžtiniu sujungimu supaprastina surinkimą ir priežiūrą.
• Platus temperatūros diapazonas: patikimai veikia nuo -40 °C iki +120 °C, tinka atšiaurioms aplinkoms.

Tinka

• Kabelių ekranų įžeminimui valdymo spintose ir skirstomuosiuose skyduose
• EMC reikalavimus atitinkančioms instaliacijoms pramoninėje automatikos ir mašinų gamyboje
• Telekomunikacijų ir duomenų perdavimo sistemoms, kurioms reikalingas ekranų sujungimas
• Maitinimo ir signalinių kabelių ekranavimui elektrotechnikoje

Pagrindinės specifikacijos

• Produkto tipas: Ekrano spaustukas / Tvirtinimo laikiklis
• Serija: SC KLBÜ
• Užspaudimo diapazonas (kabelio skersmuo): 4 - 13,5 mm
• Montavimo tipas: Tiesioginis montavimas
• Sujungimo būdas: Varžtinis sujungimas
• Medžiaga: Plienas, cinkuotas
• Kabelių skaičius: 1
• Darbinės temperatūros diapazonas: -40 °C iki +120 °C
• Apsaugos laipsnis: IP20 (sumontavus)
• EMC suderinamumas: Taip
• Atitiktis RoHS: Taip
• Atitiktis REACH: Taip
• Spalva: Metalinė (sidabrinė)
• Paskirtis: Kabelių ekranų įžeminimas EMC tikslais
• Tvirtinimo tipas: Varžtas
• Laidininko sujungimo tipas: Ekrano sujungimas

Rekomendacijos

Siekiant optimalaus EMC veikimo, įsitikinkite, kad ekrano spaustukas sumontuotas ant švaraus, laidaus paviršiaus, o kabelio ekranas tinkamai nuimtas ir įkištas. Naudokite rekomenduojamą varžto priveržimo momentą pagal gamintojo nurodymus. Šis produktas yra Weidmüller SC KLBÜ serijos dalis, žinomos dėl aukštos kokybės pramoninių jungčių sprendimų.
