WAGO 2016-7607 TOPJOB S Praeinamoji gnybtų jungtis, 3 laidininkai, 16 mm², pilka

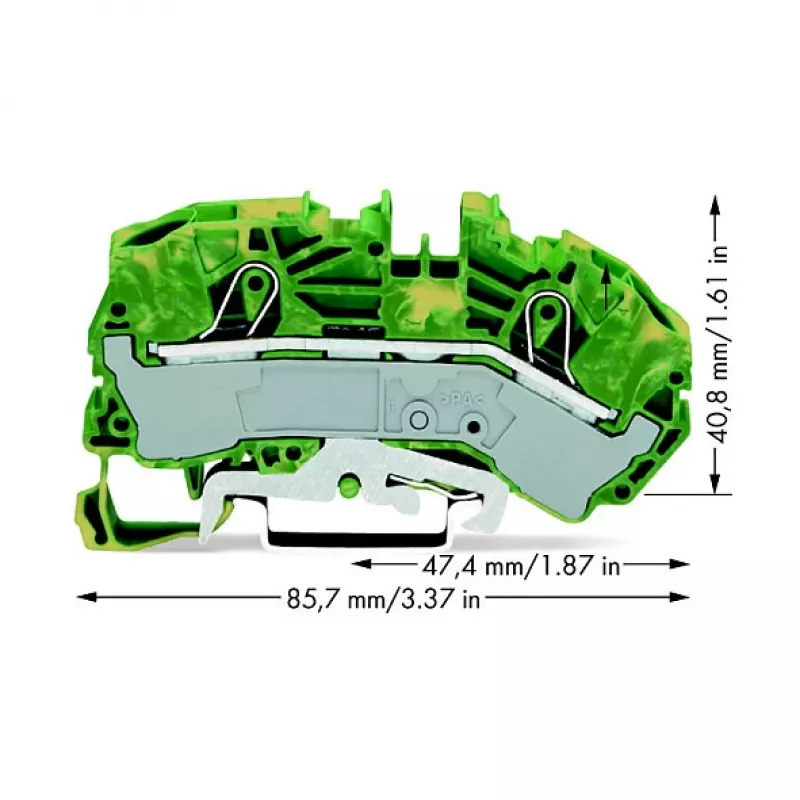

WAGO 2016-7607 yra aukštos kokybės praeinamoji gnybtų jungtis iš TOPJOB S serijos, skirta patikimiems ir nereikalaujantiems priežiūros elektros jungtims. Su vardiniu skerspjūviu 16 mm² (6 AWG) ir Push-in CAGE CLAMP® prijungimo technologija užtikrina greitą ir saugų kietų bei smulkiagyslių laidininkų prijungimą. Ši 3 laidininkų gnybtų jungtis skirta 1000 V ir 76 A, todėl tinka sudėtingoms pramoninėms reikmėms. Kompaktiški matmenys (12 mm plotis, 85,7 mm aukštis, 40,8 mm gylis) leidžia taupyti vietą montuojant ant DIN bėgelio 35. Pilkas poliamido korpusas užtikrina puikią izoliaciją ir ilgaamžiškumą.

Privalumai

Push-in CAGE CLAMP® technologija leidžia atlikti jungtis be įrankių, atsparias vibracijai, sumažinant montavimo laiką. Gnybtų jungtis patvirtinta VDE, UL, CSA ir EAC, užtikrinant atitiktį tarptautiniams standartams. Platus darbinės temperatūros diapazonas (-35 iki +105 °C) ir 3 taršos laipsnis garantuoja patikimą veikimą atšiauriomis sąlygomis.

Tinka

• Pramoniniams valdymo spintoms
• Pastatų automatikos sistemoms
• Energijos paskirstymo skydams
• Mašinų instaliacijai

Pagrindinės specifikacijos

• Serija: TOPJOB S
• Prijungimo technologija: Push-in CAGE CLAMP®
• Laidininkų skaičius: 3
• Vardinis skerspjūvis: 16 mm² (6 AWG)
• Kietų laidininkų diapazonas: 0,5 … 25 mm² (20 … 4 AWG)
• Smulkiagyslių laidininkų diapazonas: 0,5 … 16 mm² (20 … 6 AWG)
• Vardinė įtampa (EN): 1000 V
• Vardinė srovė (EN): 76 A
• Vardinė impulsinė įtampa: 8 kV
• Nuimamo izoliacijos ilgis: 20 … 22 mm (0,79 … 0,87 colio)
• Montavimas: DIN bėgelis 35
• Spalva: pilka
• Korpuso medžiaga: poliamidas (PA)
• Taršos laipsnis: 3
• Darbinė temperatūra: -35 … +105 °C
• Patvirtinimai: VDE, UL, CSA, EAC

Rekomendacijos

Siekiant optimalaus veikimo, užtikrinkite tinkamą nuimamo izoliacijos ilgį ir naudokite laidininkus nurodytame skerspjūvio diapazone. Ši gnybtų jungtis idealiai tinka naujiems įrengimams ir modernizavimui pramoninėje aplinkoje.
