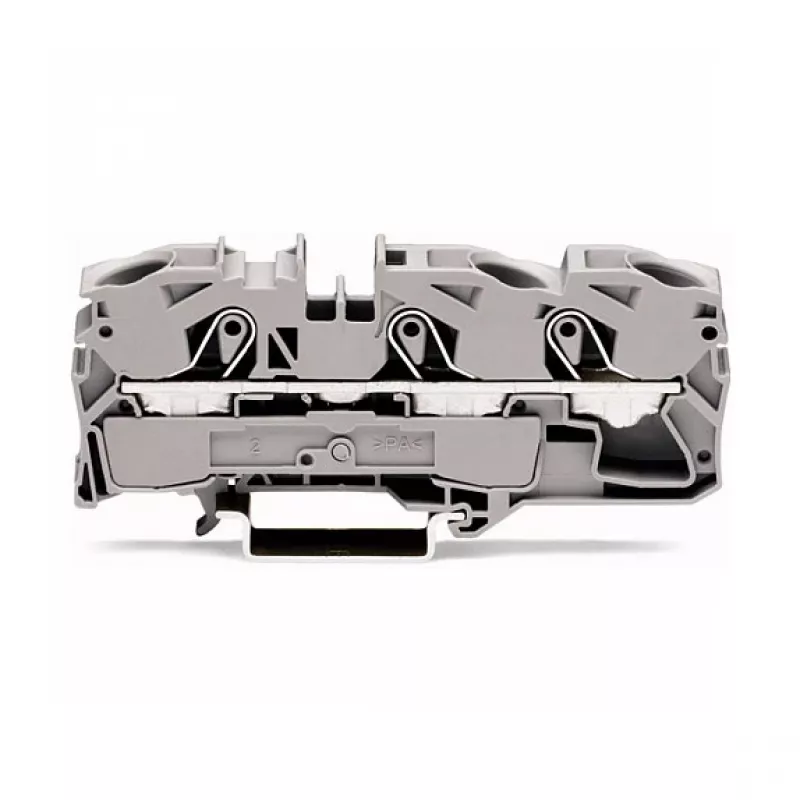

WAGO 2016-1301 Praeinanti gnybtų jungtis - 12 mm - 91,8 mm - 36,9 mm - 800 V

WAGO 2016-1301 yra aukštos kokybės praeinanti gnybtų jungtis, skirta patikimiems ir efektyviems elektros jungimams. Dėl kompaktiško dizaino ir push-in CAGE CLAMP® technologijos užtikrinamas greitas, įrankių nereikalaujantis kietų ir suvytų laidų prijungimas. Idealiai tinka pramoniniams valdymo spintoms ir jungiamosioms dėžėms, ši gnybtų jungtis turi 800 V vardinę įtampą ir 76 A vardinę srovę, todėl tinka sudėtingoms reikmėms.

Privalumai

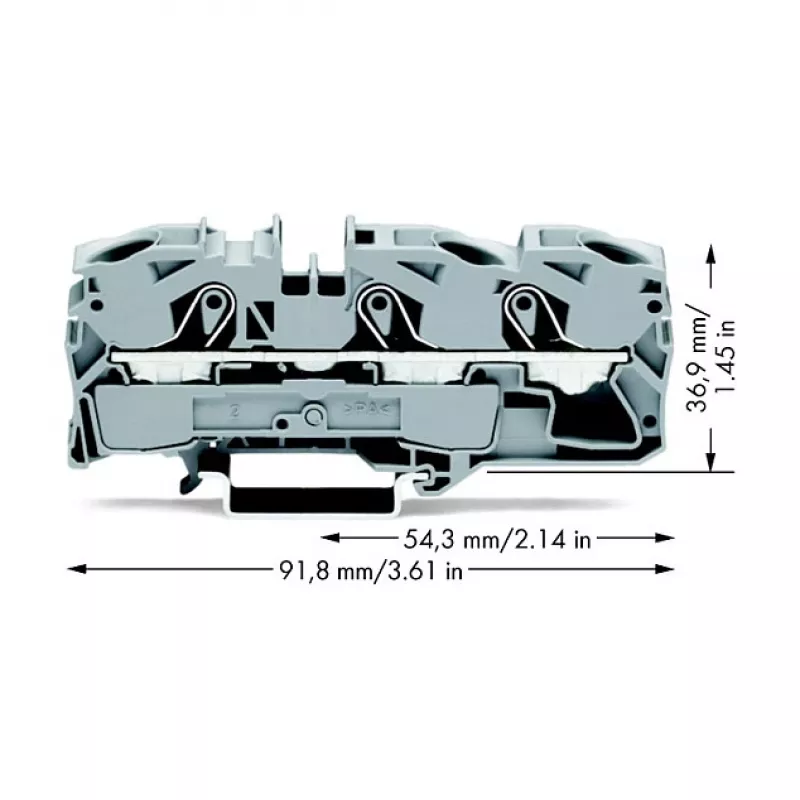

Push-in CAGE CLAMP® jungimo technologija leidžia greitai ir saugiai prijungti laidus be specialių įrankių. Kompaktiški matmenys (12 mm plotis, 91,8 mm aukštis, 36,9 mm gylis) taupo vietą ant DIN-35 bėgių. Pilkas poliamido korpusas su UL94 V-0 degumo klase užtikrina aukštą saugumą ir ilgaamžiškumą. Platus darbinės temperatūros diapazonas nuo -35 iki +85 °C leidžia naudoti įvairiose aplinkose.

Tinka

• Pramoniniams valdymo skydams ir skirstomiesiems įrenginiams
• Pastatų automatizavimui ir skirstomiesiems skydams
• Mašinų ir įrenginių inžinerijai
• Elektros instaliacijoms, kurioms reikalingi patikimi praeinantys jungimai

Pagrindinės specifikacijos

• Tipas: Praeinanti gnybtų jungtis
• Laidų skaičius: 2
• Potencialų skaičius: 1
• Jungimo technologija: Push-in CAGE CLAMP®
• Vardinis skerspjūvis: 16 mm² (AWG 6)
• Laido dydis (kietas/suvytas): 0,5 - 16 mm² (AWG 20 - AWG 6)
• Laido dydis (plonasluoksnis): 0,5 - 16 mm² (AWG 20 - AWG 6)
• Vardinė įtampa (EN 60947-7-1): 800 V
• Vardinė impulsinė įtampa: 8 kV
• Vardinė srovė (EN 60947-7-1): 76 A
• Tvirtinimo tipas: DIN-35 bėgis
• Spalva: Pilka
• Izoliacinė medžiaga: Poliamidas (PA 66)
• Degumo klasė: UL94 V-0
• Taršos laipsnis: 3
• Darbinė temperatūra: -35 iki +85 °C
• Nuėmimo ilgis: 18 - 20 mm

Rekomendacijos

Siekiant optimalaus veikimo, naudokite su WAGO žymėjimo juostelėmis ir priedais. Užtikrinkite tinkamą laidų nuėmimo ilgį (18-20 mm) saugiam prijungimui. Tinka naudoti 3 taršos laipsnio aplinkoje.
