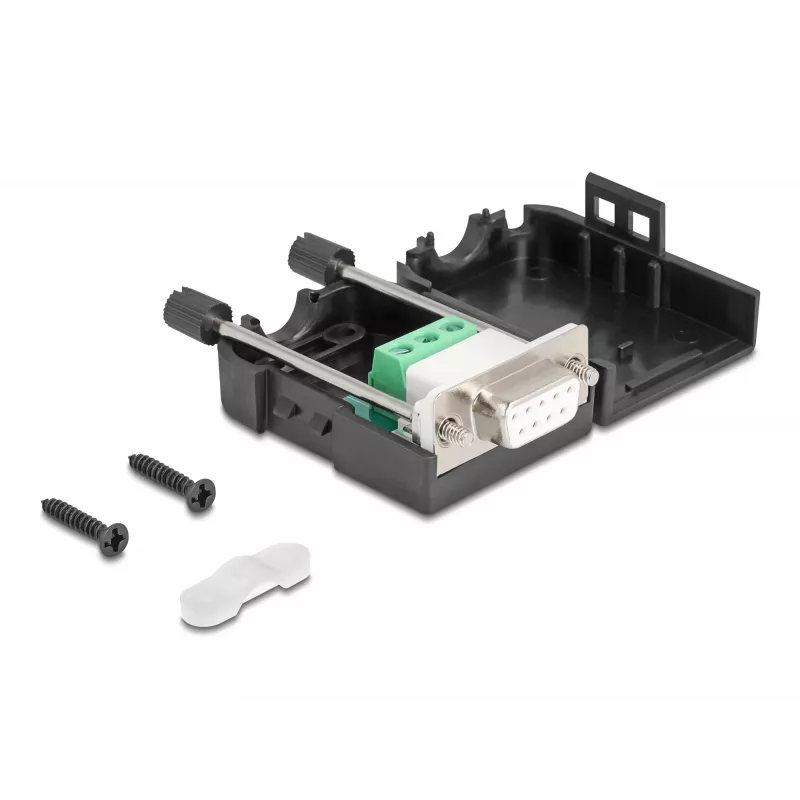

DeLOCK 90655 laido jungtis D-Sub 9 3 kontaktų gnybtų blokas Juoda Pilka

DeLOCK 90655 yra kompaktiška D-Sub 9 laido jungtis su 3 kontaktų gnybtų bloku, skirta plikų laidų prijungimui nuosekliajam duomenų perdavimui. Lizdinė jungtis talpina gnybtų bloką ant nedidelės spausdintinės plokštės ir yra juodos bei pilkos spalvos. Ji tinka prietaisams su suderinamomis sąsajomis, pvz., kompiuteriams, mikrovaldikliams ar pramoniniams valdikliams. Korpusas apsaugo gnybtų bloko plokštę nuo nešvarumų ir mechaninių pažeidimų, o integruota įtempimo sumažinimo sistema pritvirtina kabelį prie korpuso.

Privalumai

Uždaras D-Sub korpusas ekranuoja gnybtų bloko plokštę ir atvirus kontaktus, sumažindamas užteršimo ar atsitiktinio sugadinimo riziką. Integruota įtempimo sumažinimo sistema tvirtai laiko kabelį vietoje, kad laidų jungtys nebūtų apkrautos. Kompaktiški matmenys (20 mm plotis, 48 mm gylis, 34 mm aukštis) leidžia lengvai integruoti jungtį ankštose instaliacijose. Produktas yra lizdinė D-Sub 9 jungtis ir atitinka CE standartus.

Tinka

• Nuosekliųjų duomenų ryšiams tarp kompiuterių ir išorinių įrenginių
• Mikrovaldiklių ir kūrimo plokščių prijungimui
• Pramoninių valdiklių ir automatikos įrangos laidų sujungimui
• Prototipų kūrimui ir bandymų stendams, kuriems reikia plikų laidų galų

Pagrindinės specifikacijos

• Gamintojas: DELOCK
• Modelis / MPN: 90655
• EAN: 4043619906550
• Jungties tipas: D-Sub 9 (lizdinė) su 3 kontaktų gnybtų bloku
• Spalvos: juoda / pilka
• Matmenys: 20 mm (plotis) x 48 mm (gylis) x 34 mm (aukštis)
• Atitiktis: CE

Kaip naudoti

Paruoškite plikus laidus, nuimdami tinkamo ilgio izoliaciją gnybtų blokui. Įkiškite kiekvieną laidą į atitinkamą gnybtą ir priveržkite gnybtų varžtus, kad pritvirtintumėte laidininkus. Sumontuokite gnybtų bloką D-Sub korpuse, jei jis nėra iš anksto surinktas, tada uždarykite korpusą, kad apsaugotumėte plokštę ir kontaktus. Praveskite kabelį per korpusą ir užtikrinkite, kad integruota įtempimo sumažinimo sistema būtų tinkamai uždėta, kad prispaustų kabelį, užkertant kelią judėjimui ir sumažinant mechaninį poveikį laidų galams.

Rekomendacijos

Užtikrinkite, kad laidai būtų nuimti iki tinkamo ilgio, o gnybtų varžtai priveržti gamintojo rekomenduojamu sukimo momentu. Venkite jungties veikti per didelės drėgmės ar ėsdinančioje aplinkoje. Naudokite įtempimo sumažinimo sistemą, kad kabelio tempimas neperduotų jėgos litavimo jungtims ar gnybtams.
