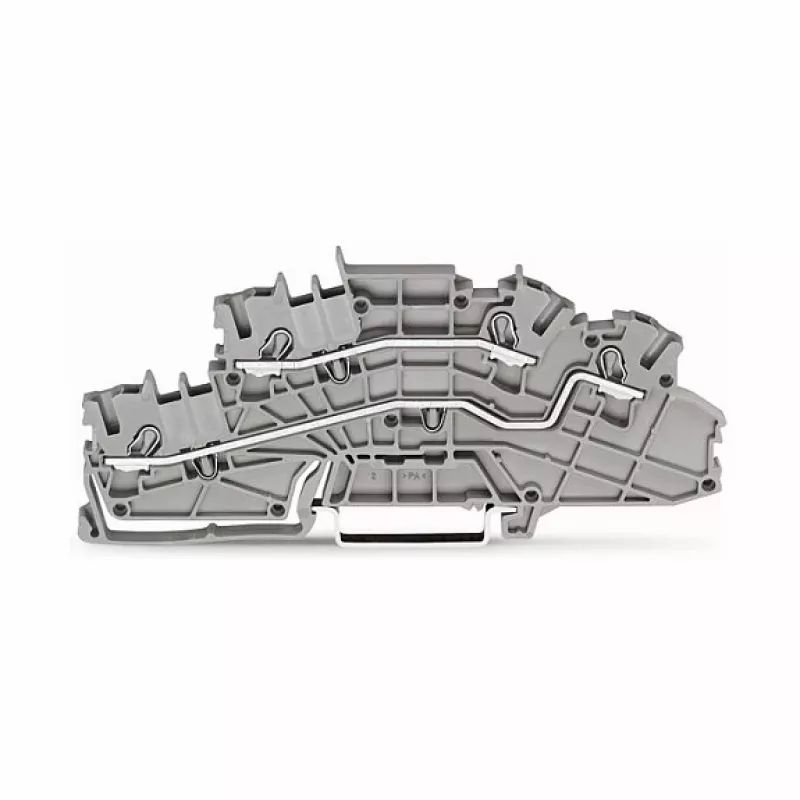

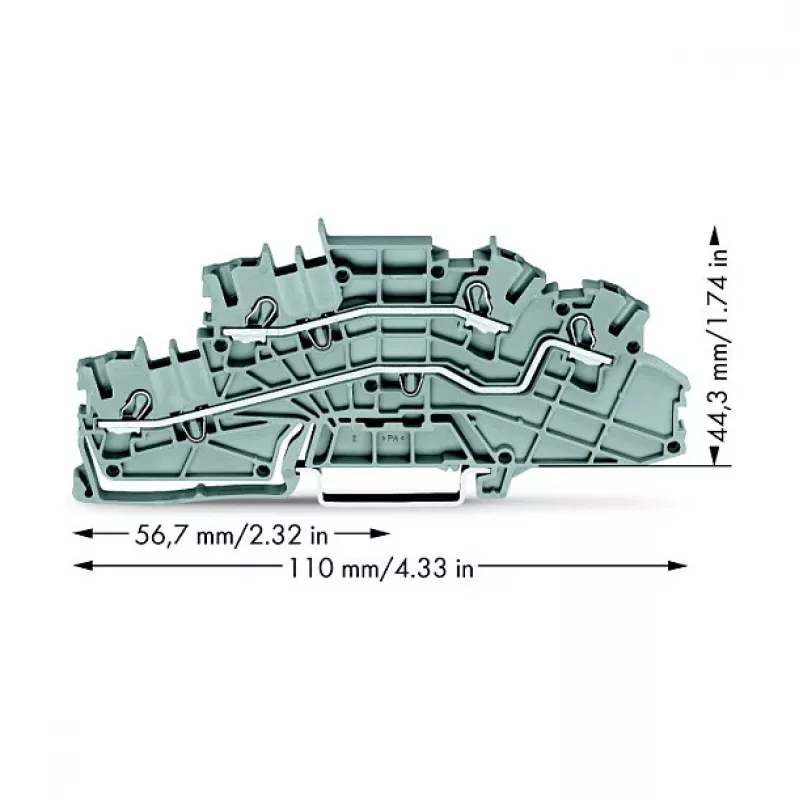

WAGO 2003-6642 Praeinanti gnybtų jungtis, TOPJOB® S, 2 laidininkai, 4 mm², pilka, 800 V, 24 A

WAGO 2003-6642 yra aukštos kokybės praeinanti gnybtų jungtis iš TOPJOB® S serijos, skirta patikimiems ir nereikalaujantiems priežiūros elektros jungtims. Naudojant CAGE CLAMP® jungimo technologiją, užtikrinamas greitas, atsparus vibracijai ir hermetiškas kietų bei smulkiagyslių laidininkų iki 4 mm² (12 AWG) sujungimas. Ši 2 laidininkų gnybtų jungtis skirta 800 V (EN) ir 24 A, todėl tinka įvairiems pramoniniams ir pastatų įrenginiams.

Privalumai

• CAGE CLAMP® spyruoklinis jungimas be įrankių, saugus sujungimas
• Kompaktiškas dizainas taupo vietą ant DIN bėgelio 35 mm
• Skirta aukštai įtampai (800 V) ir srovei (24 A)
• Poliamido korpusas su UL94 V-0 degumo klase užtikrina saugumą
• Priekinis laidų įvedimas supaprastina montavimą ir priežiūrą

Tinka

• Pramoniniams valdymo skydams ir skirstomiesiems įrenginiams
• Pastatų automatizavimo ir skirstomiesiems skydams
• Apšvietimo ir maitinimo paskirstymo sistemoms
• Mašinų ir įrangos laidų sujungimui

Pagrindinės specifikacijos

• Produkto tipas: Praeinanti gnybtų jungtis
• Serija: TOPJOB® S
• Jungimo technologija: CAGE CLAMP®
• Potencialų skaičius: 1
• Jungimo taškų skaičius: 2
• Vardinis skerspjūvis (kietas): 0,25 - 4 mm² (22 - 12 AWG)
• Vardinis skerspjūvis (smulkiagyslis): 0,25 - 4 mm² (22 - 12 AWG)
• Vardinė įtampa (EN 60947-7-1): 800 V
• Vardinė įtampa (UL 1059): 600 V
• Vardinė srovė (EN 60947-7-1): 24 A
• Vardinė srovė (UL 1059): 20 A
• Vardinė impulsinė įtampa: 8 kV
• Taršos laipsnis: 3
• Izoliacinė medžiaga: Poliamidas (PA 66)
• Spalva: Pilka
• Montavimo tipas: DIN bėgelis 35 x 7,5 mm / 35 x 15 mm
• Nuėmimo ilgis: 9 - 11 mm
• Laidų įvedimo tipas: Priekinis
• Degumo klasė: UL94 V-0
• Patvirtinimai: VDE, UL, CSA, EAC, KEMA/KEUR

Rekomendacijos

Siekiant optimalaus veikimo, naudokite su WAGO žymėjimo juostelėmis ir galiniais laikikliais. Užtikrinkite tinkamą nuėmimo ilgį (9-11 mm) patikimam sujungimui. Tinka naudoti aplinkoje, kurios taršos laipsnis 3.
