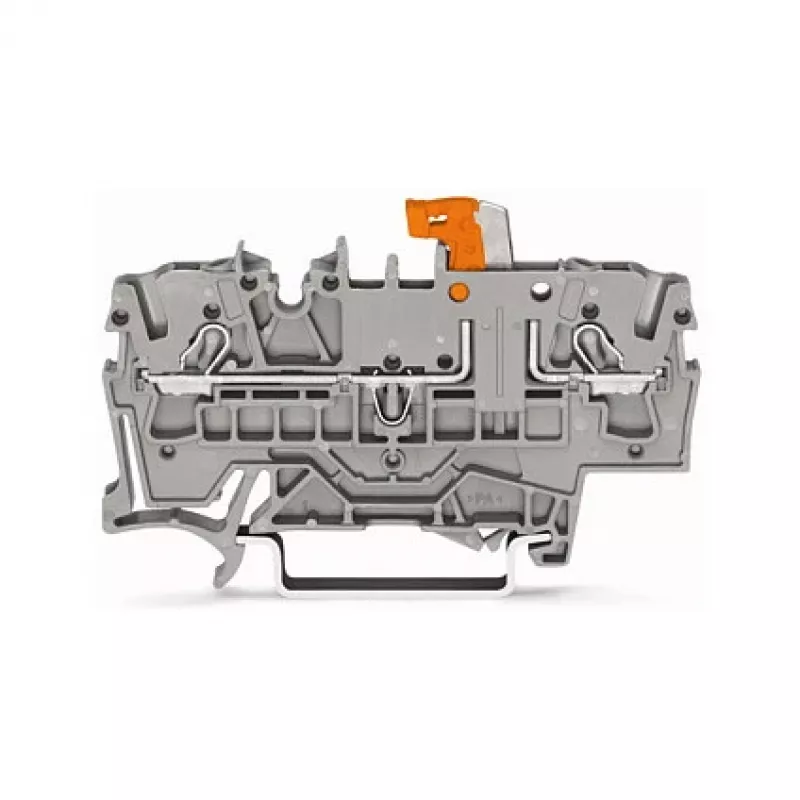

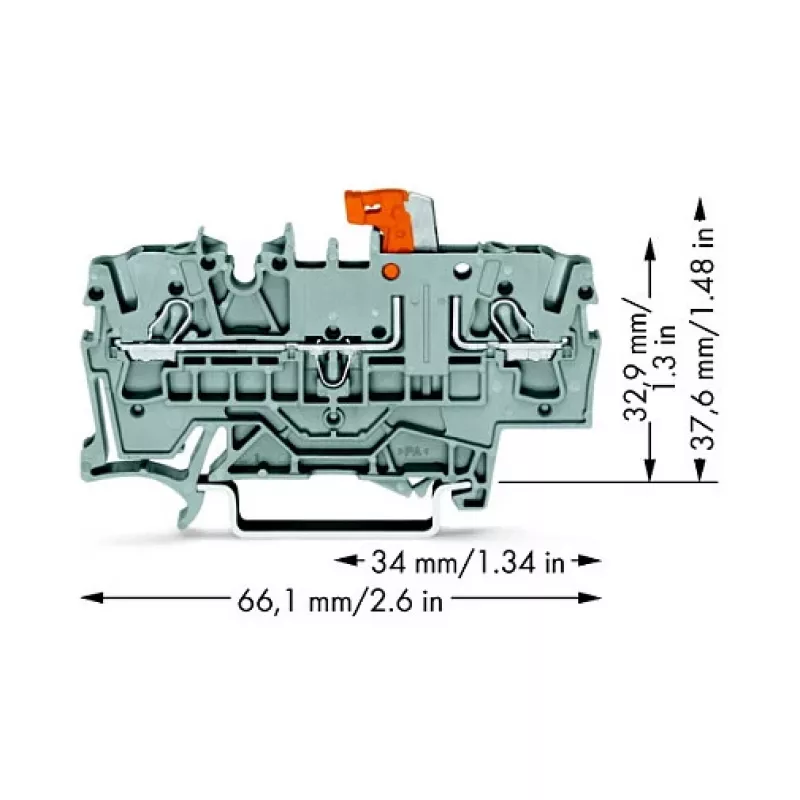

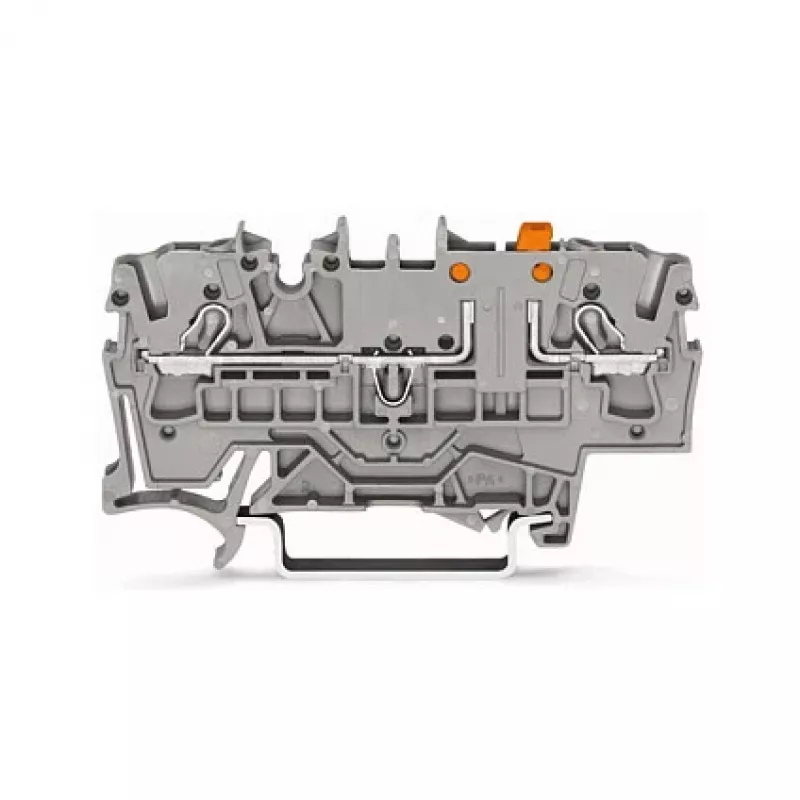

WAGO 2002-1671 2 laidų atjungimo ir testavimo gnybtų blokas su Push-in CAGE CLAMP, pilkas

Valdymo spintose ir skirstomuosiuose blokuose nuolatinis iššūkis yra grandinių testavimas ir atjungimas neardant laidų. WAGO 2002-1671 2 laidų atjungimo ir testavimo gnybtų blokas tai išsprendžia, nes užtikrina saugų, be įrankių būdą atskirti srovės kelią ir įvesti testavimo zondus, o laidai lieka tvirtai užspausti. Šis pilkas gnybtų blokas, priklausantis TOPJOB® S serijai, skirtas montuoti ant DIN bėgelio ir atlaiko iki 800 V įtampą bei 20 A srovę, todėl yra patikimas pasirinkimas pramoninei automatikai, pastatų technologijoms ir skydų gamybai.

Kam jis skirtas

Šis gnybtų blokas idealiai tinka elektrikams, skydų gamintojams ir techninės priežiūros specialistams, kuriems reikia atlikti įprastinį testavimą, gedimų paiešką ar signalų atjungimą valdymo grandinėse. Jis tinka ten, kur erdvė ribota, bet svarbiausia sauga ir prieinamumas, pavyzdžiui, mašinų valdymo sistemose, PLC sąsajose ir maitinimo skirstymo įrenginiuose.

Pagrindinės savybės

• 2 laidų atjungimo ir testavimo gnybtų blokas su vienu potencialu
• Push-in CAGE CLAMP® jungimo technologija greitam ir atspariam vibracijai laidų sujungimui
• Integruotas 2 mm skersmens testavimo lizdas saugiam matavimui neatjungiant laidų
• Skirta 800 V vardinei įtampai ir 20 A srovei (su 2,5 mm² laidais)
• Tinka vientisiems ir ploniems laidams nuo 0,25 iki 4 mm² (22–12 AWG)
• Kompaktiškas pilkas korpusas iš poliamido (PA 66), degumo klasė V0 pagal UL94
• Montuojamas ant standartinio 35 mm DIN bėgelio
• Darbinė temperatūra: nuo -35 °C iki +85 °C

Specifikacijos

• Prekės ženklas: WAGO
• Modelis: 2002-1671
• MPN: 2002-1671
• EAN: 4055143872713
• Serija: TOPJOB® S
• Jungimo technologija: Push-in CAGE CLAMP®
• Laidų skaičius: 2
• Potencialų skaičius: 1
• Vardinė įtampa (UN): 800 V
• Vardinė impulsinė įtampa (Up): 8 kV
• Vardinė srovė (IN): 20 A (esant 2,5 mm²)
• Vardinis skerspjūvis: 2,5 mm²
• Vientiso laido skerspjūvis: 0,25 - 4 mm² (22 - 12 AWG)
• Plono laido skerspjūvis: 0,25 - 4 mm² (22 - 12 AWG)
• Plonas laidas su antgaliu: 0,25 - 2,5 mm² (22 - 14 AWG)
• Nuimamo izoliacijos ilgis: 9 - 11 mm (0,35 - 0,43 colio)
• Montavimo būdas: DIN bėgelis 35
• Spalva: pilka
• Izoliacinė medžiaga: poliamidas (PA 66)
• Testavimo galimybė: testavimo lizdas 2 mm Ø
• Atjungimo tipas: atjungimo ir testavimo gnybtų blokas
• Taršos laipsnis: 3
• Degumo klasė: V0 pagal UL94
• Darbinė temperatūra: -35 ... +85 °C

Patarimai

Kad sujungimas būtų patikimas, nuimkite izoliaciją 9–11 mm ir, jei reikia, naudokite antgalius ploniems laidams. Norėdami testuoti grandinę, įkiškite standartinį 2 mm testavimo zondą į lizdą – nereikia atjungti laido. Prieš atlikdami bet kokią techninę priežiūrą, visada įsitikinkite, kad gnybtų blokas yra atjungtas nuo įtampos. Didesnėms srovėms apsvarstykite 4 mm² variantą.
