Vivolink VL120016 AV plėstuvas AV siųstuvas ir imtuvas juodas

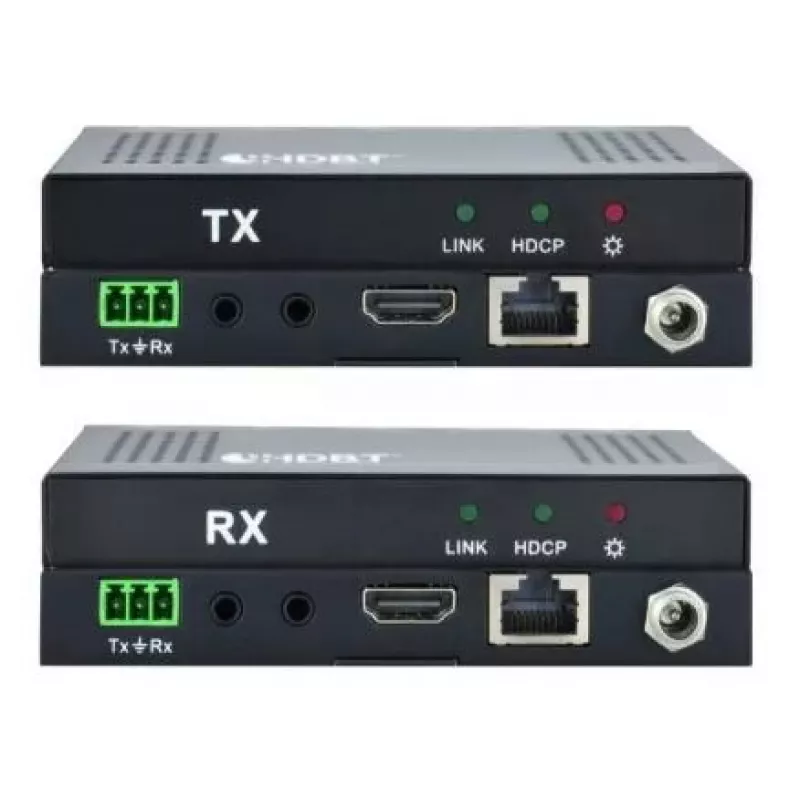

„VivoLink VL120016“ yra kompaktiškas HDBaseT plėstuvo rinkinys, kurį sudaro siųstuvas (VL120016T) ir imtuvas (VL120016R). Jis užtikrina laidinį AV paskirstymą vienu CAT5e/6 kabeliu, palaikydamas 1080p iki 70 m (230 pėdų) ir 4K/1080p iki 40 m (131 pėdos). Rinkinys palaiko CEC, dvikryptį RS-232 ir IR valdymą bei turi vienpusę PoH (maitinimo per HDBaseT) funkciją. Įrenginiai veikia nuo 24 V, o integruotas maitinimo šaltinis priima 100–240 V kintamąją srovę, 50–60 Hz dažniu, o kompaktiški matmenys supaprastina montavimą ankštose erdvėse.

Privalumai

VL120016 rinkinys užtikrina patikimą tolimojo nuotolio AV perdavimą naudojant standartinius Cat5e/6 kabelius, sumažindamas brangių šviesolaidinių ar HDMI linijų poreikį. RS-232, IR ir CEC palaikymas leidžia nuotolinį valdymą ir integraciją su valdymo sistemomis. Itin mažas formos faktorius ir universalus kintamosios srovės įėjimas daro plėstuvo rinkinį tinkamą įvairiems įrenginiams ir lengvai montuojamą ar paslepiamą.

Tinka

• Skaitmeninei iškabai ir vaizdo sienoms mažmeninėse ar viešosiose erdvėse
• Posėdžių salėms ir konferencijų įrenginiams
• Klasių AV paskirstymui ir paskaitų salėms
• Namų kinui ir ilgiems HDMI atstumams gyvenamosiose patalpose

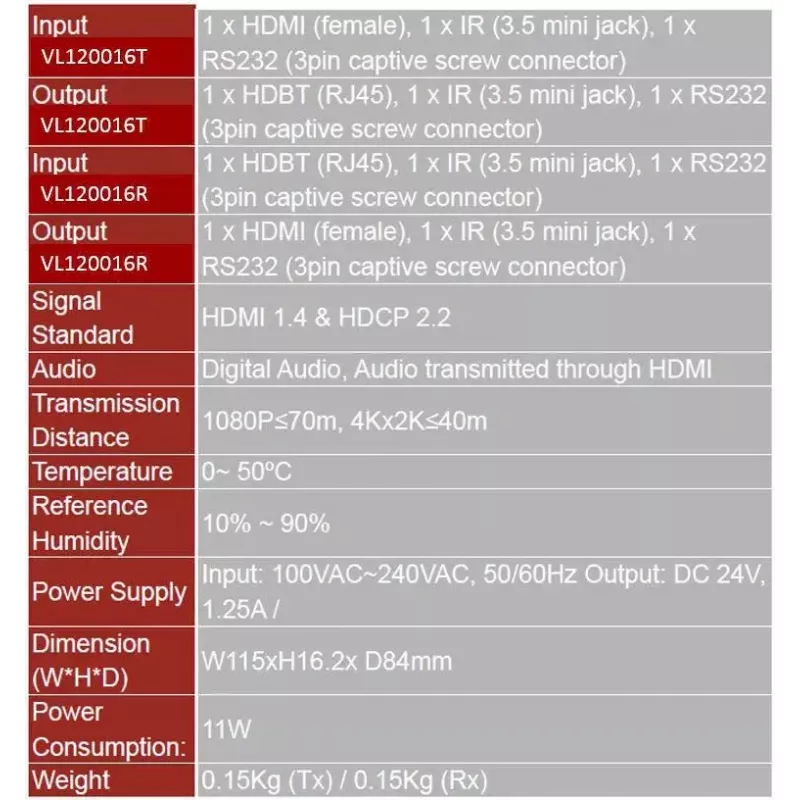

Pagrindinės specifikacijos

• Modelis: „VivoLink VL120016“ (siųstuvas VL120016T + imtuvas VL120016R)
• Perdavimo standartas: HDBaseT
• Maksimalus atstumas: 1080p iki 70 m (230 pėdų); 4K/1080p iki 40 m (131 pėdos) vienu CAT5e/6 kabeliu
• Valdymo sąsajos: CEC, dvikryptis RS-232, dvikryptis IR
• Maitinimas: veikia nuo 24 V; kintamosios srovės įėjimas 100–240 V, 50–60 Hz
• Matmenys (rinkinio įrenginiai): 184 x 160 x 129 mm
• MPN: VL120016, EAN: 5712505765043

Kaip naudoti

Sumontuokite siųstuvą šalia šaltinio įrenginio, o imtuvą – šalia ekrano. Prijunkite šaltinį ir ekraną HDMI kabeliais atitinkamai prie siųstuvo ir imtuvo, tada sujunkite abu įrenginius vienu tinkamo ilgio CAT5e/6 kabeliu. Prijunkite maitinimo šaltinį prie siųstuvo arba imtuvo pagal sistemos konstrukciją, o jei naudojate PoH, maitinimas gali būti tiekiamas per HDBaseT jungtį, ten kur palaikoma. Suprogramuokite RS-232, IR ar CEC nustatymus pagal valdymo sistemos reikalavimus, kad būtų galima siųsti nuotolines komandas.

Rekomendacijos

Norint pasiekti geriausių rezultatų, ilgesniems atstumams naudokite aukštos kokybės ekranuotus Cat6 kabelius ir venkite tiesti kabelį šalia aukštos įtampos elektros linijų ar stiprių elektromagnetinių trukdžių šaltinių. Patikrinkite kabelių užbaigimus ir HDMI versijas šaltinyje bei ekrane, kad užtikrintumėte numatytą skiriamąją gebą ir valdymo suderinamumą.
