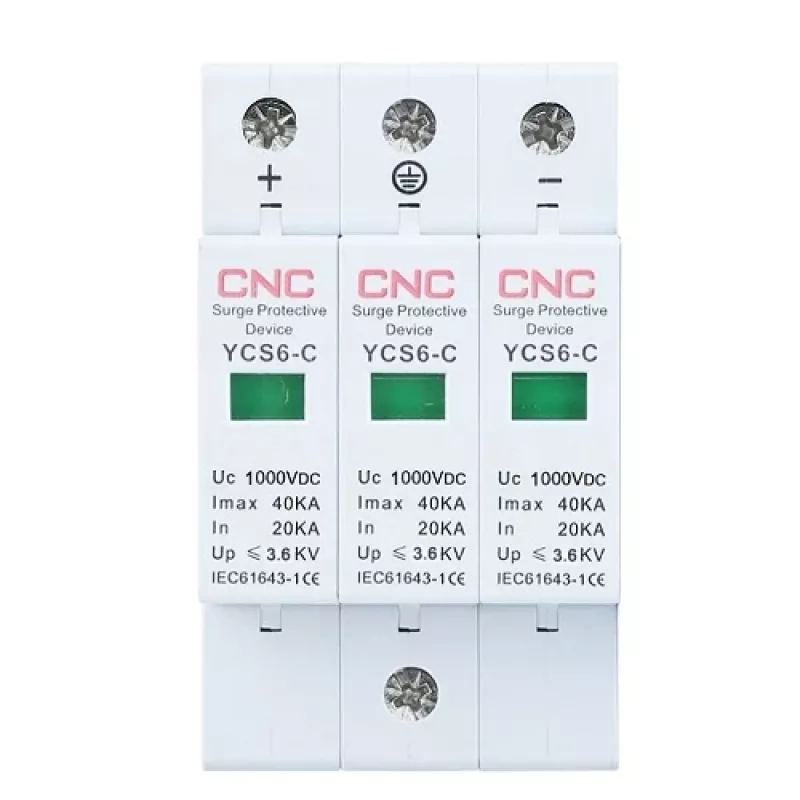

Viršįtampių apsaugos įtaisas HiSmart NV821747 3P 1000 VDC

HiSmart NV821747 yra 3 polių viršįtampių apsaugos įtaisas, skirtas nuolatinės srovės sistemoms iki 1000 VDC. Jis apsaugo fotovoltinius masyvus, inverterius, valdiklius ir kitą nuolatinės srovės įrangą nuo pereinamųjų viršįtampių, kuriuos sukelia žaibo indukcija, tiesioginiai smūgiai ar perjungimo įvykiai. Kompaktiškas modulis montuojamas ant 35 mm DIN bėgelio ir užtikrina išmatuojamą viršįtampių rizikos sumažinimą pramoninėse ir atsinaujinančios energijos nuolatinės srovės instaliacijose.

Privalumai

NV821747 siūlo C klasės apsaugą, kurios vardinė iškrovos srovė yra 20 kA, o maksimali iškrovos srovė – 40 kA, užtikrindamas greitą atsaką (mažiau nei 25 ns) ir įtampos apsaugos lygį iki 3,6 kV. Jis atitinka IEC 61643-1 ir CE standartus, tinka standartiniam 35 mm DIN bėgelio montavimui ir palaiko 4–6 mm² laidų skerspjūvius. Veikimo diapazonas apima temperatūrą nuo -40 °C iki +85 °C ir santykinę drėgmę, mažesnę nei 95 % esant 25 °C.

Tinka

• Fotovoltiniams (PV) masyvams ir saulės energijos sistemoms
• Nuolatinės srovės inverteriams ir galios valdikliams
• Vėjo energijos nuolatinės srovės sistemoms ir pramoninei nuolatinės srovės įrangai
• Ilgų nuolatinės srovės kabelių trasų, pažeidžiamų žaibo ar perjungimo viršįtampių, apsaugai

Pagrindinės specifikacijos

• Polių skaičius: 3P
• Klasė: C
• Maksimali nuolatinė darbinė įtampa (Uc): 1000 V DC
• Vardinė iškrovos srovė (In): 20 kA
• Maksimali iškrovos srovė (Imax): 40 kA
• Įtampos apsaugos lygis (Up): ≤ 3,6 kV
• Atsako trukmė: < 25 ns
• Dažnis: 50/60 Hz
• Darbinė temperatūra: -40 °C iki +85 °C
• Santykinė drėgmė (esant 25 °C): < 95 %
• Montavimas: 35 mm DIN bėgelis
• Laido skerspjūvis: 4–6 mm²
• Matmenys: 54 × 90 × 67 mm
• Standartai: IEC 61643-1, CE
• Garantija: 24 mėnesiai

Kaip naudoti

Sumontuokite HiSmart NV821747 ant standartinio 35 mm DIN bėgelio nuolatinės srovės skirstomojoje ar kombinerinėje dėžutėje, prijungdami tris polius prie atitinkamų nuolatinės srovės laidininkų pagal sistemos poliškumą ir vietines laidų taisykles. Užtikrinkite, kad laidų skerspjūviai atitiktų 4–6 mm² rekomendaciją ir kad jungtys būtų priveržtos pagal gamintojo sukimo momento specifikacijas. Įtaisą įrenkite arti saugomos įrangos arba toje vietoje, kur nuolatinės srovės maitinimas patenka į instaliaciją, kad būtų pasiektas optimalus viršįtampių nukreipimas.

Rekomendacijos

Siekiant patikimos apsaugos, patikrinkite suderinamumą su sistemos įtampa (maksimali 1000 VDC) ir pakeiskite įtaisą po ekstremalaus viršįtampio įvykio arba kai indikatorius / stebėsena rodo tarnavimo pabaigą. Rekomenduojama atlikti reguliarius vizualinius patikrinimus ir periodinius nuolatinės srovės sistemos įžeminimo bei viršįtampių apsaugos elementų bandymus, kad būtų išlaikyta apsaugos veikimo kokybė.
