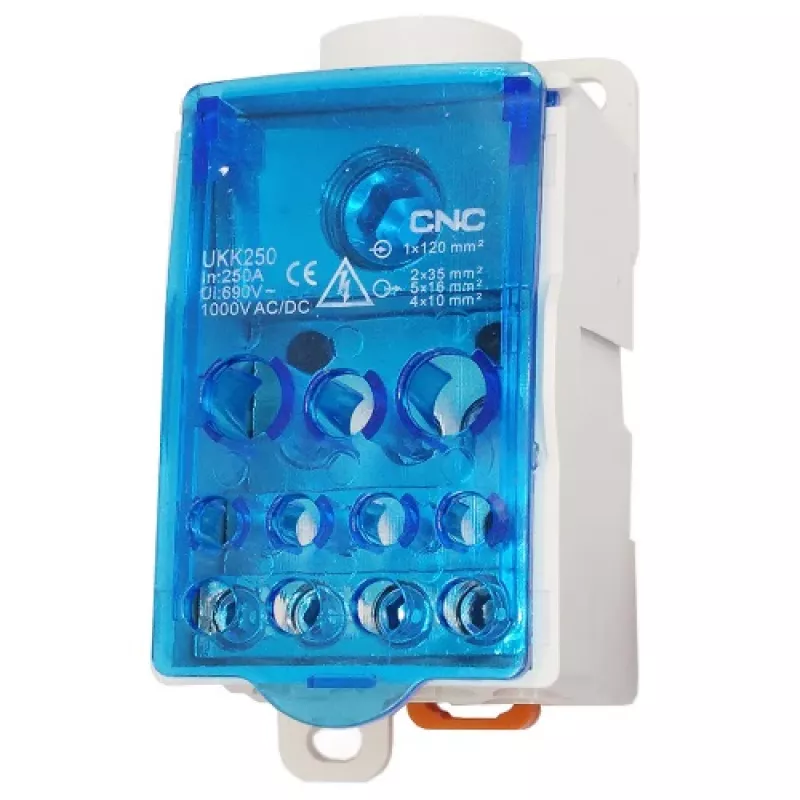

Jungiamoji dėžutė HiSmart NV821792 vienpolė 250 A saulės / energetinėms sistemoms

Vienpolė jungiamoji dėžutė HiSmart NV821792, vardinė 250 A, suteikia vienpolį prijungimo tašką saulės ir elektros paskirstymo sistemoms. Skirta montuoti ant DIN bėgelio elektros skyduose arba ant įrangos, jungiamoji dėžutė sutvarko kabelių trasas ir leidžia užtikrinti saugias, matomas jungtis dėl skaidraus dangčio. Korpusas pagamintas iš antipireninio PA nailono, o gnybtai padengti žalvariu dėl mechaninio tvirtumo, atsparumo korozijai ir gero laidumo.

Privalumai

Jungiamoji dėžutė palaiko didelę vardinę srovę iki 250 A ir platų kintamosios / nuolatinės srovės įtampų diapazoną, todėl tinka įvairioms energetikos instaliacijoms. Jos skaidrus dangtis leidžia vizualiai tikrinti jungtis, o DIN bėgelio konstrukcija įgalina kompaktišką montavimą paskirstymo skyduose. Antipireninis PA korpusas ir žalvariu dengti gnybtai padidina saugumą ir ilgalaikį patikimumą esant elektrinei apkrovai.

Tinka

• Saulės fotovoltinių modulių stygų sujungimams ir kombainerių dėžutėms
• Įrangos ir valdymo skydų kabelių atšakojimui
• Pramoninėms ir komercinėms elektros paskirstymo instaliacijoms

Pagrindinės specifikacijos

• Vardinė srovė: 250 A
• Įtampos nominalas: AC/DC 690–1000 V AIEC
• Jungiamų laidininkų skerspjūviai: 1×(35–120 mm²) / 2×(6–35 mm²) / 5×(2,5–16 mm²) / 4×(2,5–10 mm²)
• Montavimas: ant DIN bėgelio
• Gnybtai: padengti žalvariu
• Korpuso medžiaga: PA (nailonas), antipireninis (UL94 V0)
• Matmenys: 49 × 95 × 49 mm

Kaip naudoti

Sumontuokite HiSmart NV821792 ant standartinio DIN bėgelio elektros skyde arba korpuse. Nutieskite ir nuizoliuokite laidininkus į atitinkamas gnybtų pozicijas pagal reikiamą prijungimo schemą, tada priveržkite gnybtus gamintojo rekomenduojamu sukimo momentu, kad užtikrintumėte patikimą kontaktą. Uždarykite skaidrų dangtį, kad būtų galima vizualiai tikrinti, tuo pačiu apsaugant jungtis nuo atsitiktinio prisilietimo.

Rekomendacijos

Naudokite šią jungiamąją dėžutę neviršydami nurodytų srovės ir įtampos ribų, parinkite laidininkų dydžius, atitinkančius nurodytus skerspjūvio diapazonus, ir laikykitės vietinių elektros taisyklių bei montavimo praktikų. Patikrinkite sukimo momento nustatymus ir periodiškai apžiūrėkite jungtis dėl korozijos ar atsilaisvinimo.
