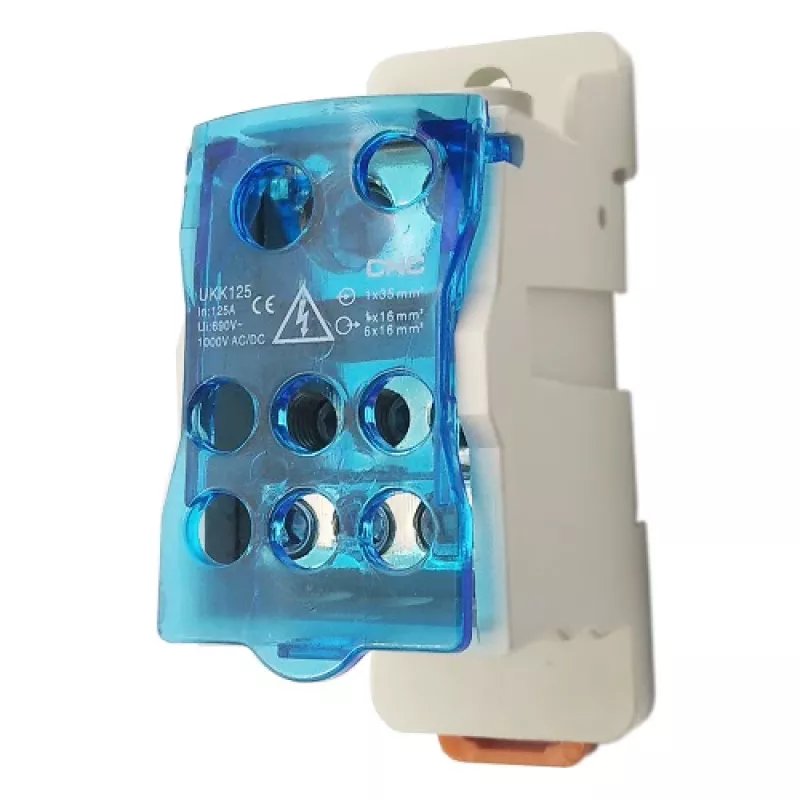

Unipolė jungiamoji dėžutė HiSmart NV821778 125A, vienos eilutės nuolatinės srovės kombinatorius fotovoltinėms sistemoms

Unipolė jungiamoji dėžutė HiSmart NV821778 125A yra vienos eilutės nuolatinės srovės kombinatorius, skirtas fotovoltinėms instaliacijoms. Nominali srovė – 125 A, todėl jungiamoji dėžutė suteikia apsaugotą prijungimo tašką fotovoltinių eilučių išėjimams ir supaprastina laidų montavimą elektros skyduose. Ji sumontuota ant DIN bėgelio ir turi permatomą dangtelį, kad būtų galima greitai vizualiai apžiūrėti kabelių sujungimus. Korpusas pagamintas iš antipireno PA (nailono), o žalvario plokštelėmis padengti gnybtai užtikrina patvartų, korozijai atsparų elektrinį kontaktą.

Privalumai

HiSmart NV821778 jungia kompaktišką, ant DIN bėgelio montuojamą konstrukciją su permatomu dangteliu, kuris leidžia vizualiai patikrinti patikimus kabelių sujungimus. Žalvario plokštelėmis padengti gnybtai užtikrina gerą laidumą ir atsparumą korozijai, o nailoninis korpusas atitinka V0 UL94 antipireno reikalavimus. Gaminys palaiko platų įtampų diapazoną, tinkamą nuolatinės srovės fotovoltinėms sistemoms, ir suteikia organizuotus kabelių įvadus keliems skirtingiems laidininkų dydžiams.

Tinka

• Vienos eilutės nuolatinės srovės kombinatorius fotovoltinėms (PV) eilutėms
• Montavimas ant DIN bėgelio elektros paskirstymo skyduose
• Ant stogo ir ant žemės montuojami saulės modulių masyvai, kuriems reikia sujungti eilutes ir valdyti kabelius
• Integravimas su inverteriais ir nuolatinės srovės apsaugos įtaisais

Pagrindinės specifikacijos

• Nominali srovė: 125 A
• Vardinė įtampa: AC/DC 690–1000 V
• Prijungiamų kabelių skerspjūviai: 1×(10–35 mm²) arba 7×(2,5–16 mm²)
• Montavimas: ant DIN bėgelio
• Gnybtai: padengti žalvariu
• Korpuso medžiaga: PA (nailonas), antipirenas, UL94 V0
• Matmenys: 30 × 76,5 × 45,5 mm

Kaip naudoti

Sumontuokite jungiamąją dėžutę ant standartinio DIN bėgelio elektros skyde. Nuveskite fotovoltinių eilučių laidus į numatytus įvadus ir pritvirtinkite juos po žalvariu dengtais gnybtais pagal nurodytus skerspjūvių diapazonus. Priveržkite gnybtų tvirtinimo detales iki sukimo momento, rekomenduojamo jūsų regione galiojančių montavimo standartų. Uždarykite permatomą dangtelį, kad apsaugotumėte sujungimus ir kartu būtų galima vizualiai tikrinti galines jungtis.

Rekomendacijos

Prieš montuodami patikrinkite suderinamumą su sistemos įtampos ir srovės reikalavimais. Naudokite tinkamų dydžių kabelius, neviršijančius nurodytų diapazonų, ir laikykitės vietinių elektros įrenginių taisyklių bei saugos praktikų. Siekiant patikimo veikimo, užtikrinkite, kad gnybtai būtų tinkamai priveržti, ir periodiškai tikrinkite sujungimus per permatomą dangtelį.
