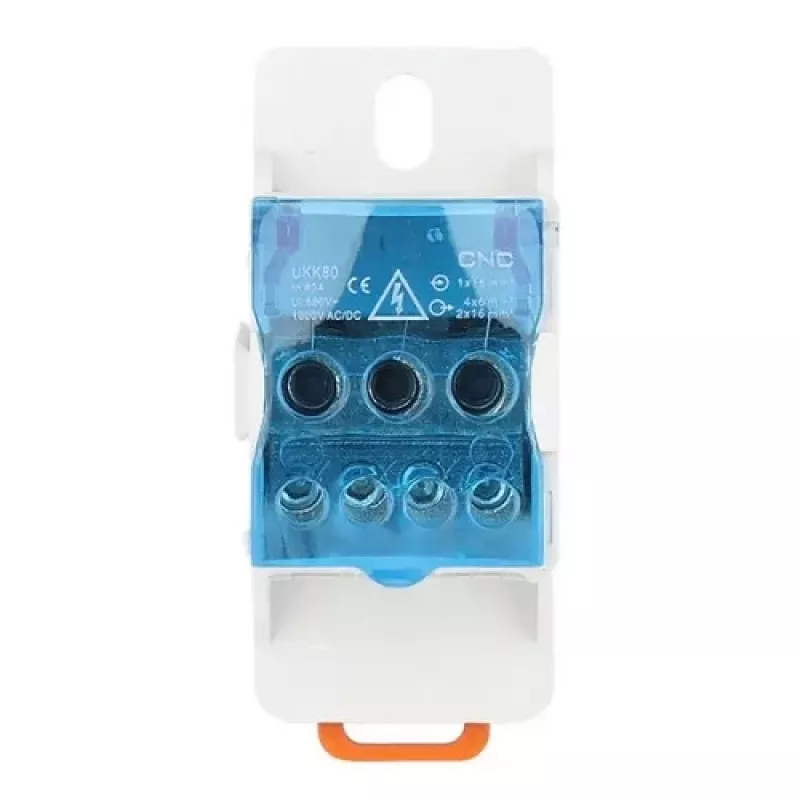

Jungčių dėžutė HiSmart NV821761 vienpolis 80 A

„HiSmart NV821761“ vienpolė jungčių dėžutė, kurios vardinė srovė – 80 A, skirta talpinti ir apsaugoti vienpolį elektros jungtį paskirstymo sistemose. Kompaktiškas korpusas montuojamas ant DIN bėgelio ir turi permatomą dangtelį, leidžiantį vizualiai patikrinti jungtį. Korpusas pagamintas iš antipireno (liepsną sulaikančio) PA (nailono), o žalvariu padengti gnybtai užtikrina patvarius, atsparius korozijai laidžius kontaktus, tinkamus gyvenamųjų ir lengvų komercinių pastatų instaliacijoms, įskaitant saulės PV jungtis.

Privalumai

Jungčių dėžutė palaiko iki 80 A srovę ir priima įvairias kabelių konfigūracijas su saugiais, žalvariu padengtais gnybtais, kurie atsparūs korozijai ir užtikrina gerą laidumą. Permatomas dangtelis leidžia greitai vizualiai patikrinti neišardžius. PA nailono korpusas atitinka V0 UL94 antipireno klasifikaciją ir atlaiko aukštesnes temperatūras. DIN bėgelio montavimas supaprastina įrengimą elektros skyduose.

Tinka

• Vienpoliams kabelių jungimams paskirstymo skyduose
• Saulės PV grandinių jungtims ir susijusiai DC/AC instaliacijai
• Gyvenamųjų ir lengvų komercinių pastatų elektros instaliacijoms
• Kabelių atšakų tvarkymui ir apsaugai ant DIN bėgelio

Pagrindinės specifikacijos

• Vardinė srovė: 80 A
• Įtampa: AC/DC 690–1000 V
• Laidų skerspjūvio parinktys: 1× (6–16 mm²) / 4× (2,5–6 mm²) / 2× (2,5–16 mm²)
• Montavimas: ant DIN bėgelio
• Gnybtai: padengti žalvariu
• Korpuso medžiaga: PA (nailonas), V0 UL94
• Matmenys: 31 × 70 × 45,5 mm
• Gamintojas: HiSmart, MPN NV821761, EAN 6942108747750

Kaip naudoti

Sumontuokite jungčių dėžutę ant suderinamo DIN bėgelio elektros skyde. Nuveskite kabelius į atitinkamus gnybtų įvadus ir nuimkite laidininkų izoliaciją pagal kabelio skerspjūvio specifikacijas. Visiškai įkiškite laidininkus į gnybtus ir priveržkite gnybtų varžtus gamintojo rekomenduojamu sukimo momentu. Uždarykite permatomą dangtelį, kad apsaugotumėte jungtį ir išliktų galimybė vizualiai patikrinti.

Rekomendacijos

Naudokite jungčių dėžutę pagal nurodytas srovės ir įtampos vertes ir parenkite kabelių skerspjūvius, atitinkančius išvardytus diapazonus. Įrengimą ir techninę priežiūrą atlikite laikydamiesi taikomų elektros taisyklių ir saugos praktikų; prieš dirbdami su grandine, atjunkite maitinimą. Naudojant lauke ar atšiaurioje aplinkoje, užtikrinkite papildomą korpuso apsaugą, nes šis gaminys skirtas montuoti skyduose arba ant DIN bėgelio.
