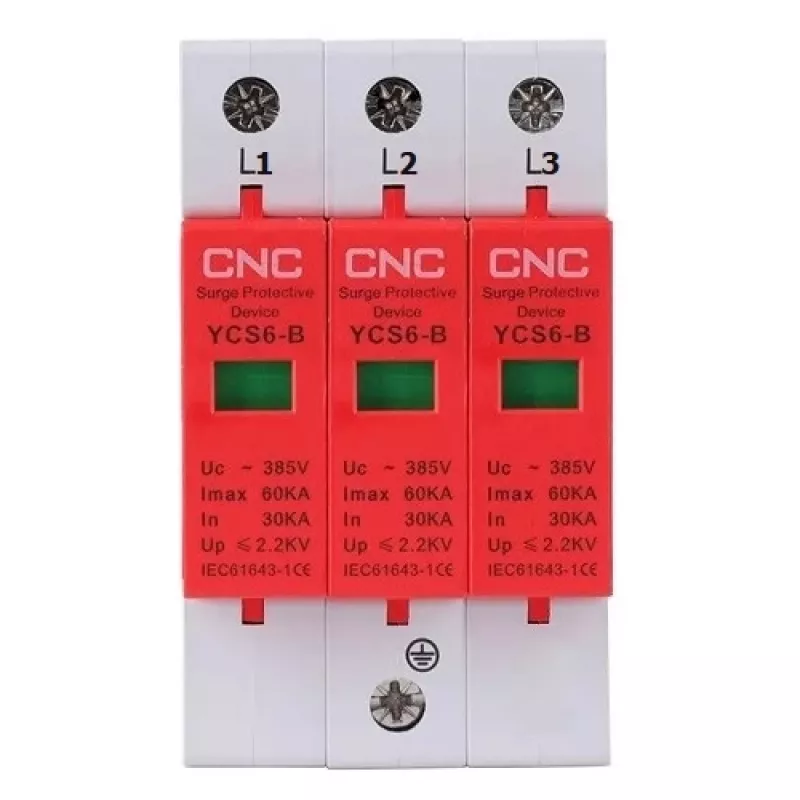

Apsaugos nuo viršįtampių įtaisas HiSmart NV821709 3 polių, 30–60 kA, 385 VAC

HiSmart NV821709 yra 3 polių apsaugos nuo viršįtampių įtaisas, skirtas 385 VAC įtampai, apsaugantis elektros instaliacijas ir prijungtą įrangą nuo trumpalaikių viršįtampių. Įtaisas montuojamas ant 35 mm DIN bėgelio pastato įvadinėje žemos įtampos skirstomojoje dėžėje, nukreipia viršįtampio energiją į žemę ir yra tinkamas TT, IT, TN‑S, TN‑C ir TN‑C‑S sistemoms. Jis atitinka tarptautinius standartus, įskaitant IEC 61643-1, ir turi CE ženklinimą.

Privalumai

Įrenginys užtikrina B klasės apsaugą, kurios vardinis iškrovos srovės stipris yra 30 kA, o didžiausias iškrovos srovės stipris – iki 60 kA, ir pasižymi greitu atsako laiku, mažesniu nei 25 ns. Esant didžiausiai nuolatinei 385 V kintamosios srovės darbinei įtampai ir apsaugos nuo įtampos lygiui ≤ 2,2 kV, jis užtikrina trifazę apsaugą ir užima minimaliai vietos skydelyje (54 × 90 × 67 mm). Įtaisas pritaikytas plačiam darbinės temperatūros diapazonui (nuo -40 °C iki +85 °C) ir priima iki 6–10 mm² skerspjūvio laidininkus.

Tinka

• Įvadinės linijos apsaugai gyvenamuosiuose skirstomuosiuose skyduose
• Komercinių ir lengvosios pramonės trifazių skydų apsaugai
• Sistemoms, naudojančioms TT, IT, TN‑S, TN‑C arba TN‑C‑S įžeminimo konfigūracijas

Pagrindinės techninės specifikacijos

• Polių skaičius: 3
• Klasė: B
• Didžiausia nuolatinė darbinė įtampa (Uc): 385 V AC
• Vardinis iškrovos srovės stipris (In): 30 kA
• Didžiausias iškrovos srovės stipris (Imax): 60 kA
• Apsaugos nuo įtampos lygis (Up): ≤ 2,2 kV
• Atsako laikas: < 25 ns
• Dažnis: 50/60 Hz
• Darbinė temperatūra: nuo -40 °C iki +85 °C
• Santykinė drėgmė (esant 25 °C): < 95%
• Montavimas: 35 mm DIN bėgelis
• Laido skerspjūvis: iki 6–10 mm²
• Matmenys: 54 × 90 × 67 mm
• Standartai: IEC 61643-1, GB18802.1, GB50057, CE

Kaip naudoti

Sumontuokite HiSmart NV821709 ant standartinio 35 mm DIN bėgelio pastato pagrindinėje žemos įtampos skirstomojoje dėžėje, prijungdami tris fazinius laidininkus ir apsauginį įžeminimą pagal vietines laidų sujungimo taisykles ir skydo schemą. Užtikrinkite, kad įtaisas būtų įrengtas įvadinės linijos padėtyje, kad būtų užtikrinta pirminė apsauga, o jungtys būtų priveržtos pagal gamintojo rekomenduojamą sukimo momentą. Prieš įjungdami įrenginį patikrinkite suderinamumą su įžeminimo sistema (TT, IT, TN‑S, TN‑C arba TN‑C‑S).

Rekomendacijos

Periodiškai tikrinkite įtaisą ir po žinomų viršįtampių įvykių; pakeiskite įrenginį, jei vidiniai indikatoriai (jei yra) rodo, kad jis išnaudotas. Užtikrinkite aiškų ženklinimą skirstomajame skyde ir laikykitės taikomų nacionalinių elektros įrenginių įrengimo ir įžeminimo taisyklių.
