Ventiliatorių valdiklis Noctua NA-FH1 4 kontaktų Juodas 24 W 5-12 V

Noctua NA-FH1 yra 8 kanalų PWM ventiliatorių šakotuvas, leidžiantis maitinti ir valdyti iki aštuonių 4 kontaktų PWM arba 3 kontaktų ventiliatorių iš vieno pagrindinės plokštės PWM lizdo arba iš atskirų valdiklių, pvz., pasirenkamo NA-FC1. Jis palaiko 12 V ir 5 V ventiliatorius, gali būti maitinamas per S-ATA įvestį (iki 54 W 12 V ventiliatoriams) arba 4 kontaktų PWM įvestį (iki 24 W 5 V arba 12 V ventiliatoriams), taip pat turi apsaugą nuo viršsrovių su savaime atsistatančiais saugikliais. Būsenos šviesos diodai leidžia paprastai stebėti, o magnetinis galinis paviršius leidžia greitai pritvirtinti prie plieninių paviršių. NA-FH1 turi CE, UKCA ir UL sertifikatus bei jam suteikiama 6 metų Noctua gamintojo garantija.

Privalumai

NA-FH1 siūlo lanksčias maitinimo parinktis su automatiniu S-ATA prioritetu, kai prijungtos abi įvestys, todėl galima saugiai valdyti didelės galios ventiliatorius, išlaikant pagrindinės plokštės lizdus apsaugotus. Jis palaiko tiek 4 kontaktų PWM valdymą, tiek 3 kontaktų ventiliatorius per koduotas jungtis, perduoda apsukų per minutę signalą iš pirmojo prievado pagrindinei plokštei ir kiekviename prievade turi būsenos šviesos diodus, leidžiančius iš karto aptikti gedimus. Kompaktiški matmenys, stiprūs neodimio magnetai ir pridedamas 30 cm įvesties laidas palengvina montavimą įvairiuose kompiuterių ir 5 V/12 V įrenginiuose.

Tinkamas (užduotims / naudojimo atvejams)

• Kompiuterių aušinimo sistemų su keliais PWM arba 3 kontaktų ventiliatoriais konstravimas arba atnaujinimas
• Kelių 5 V Noctua ventiliatorių valdymas iš išorinių baterijų arba USB adapterių (su atitinkamais laidais)
• Naudojimas su pasirenkamu NA-FC1 valdikliu, norint centralizuotai valdyti kelių ventiliatorių greičius
• Diegimas, kai reikalinga saugi apsauga nuo viršsrovių ir apsukų per minutę / būsenos stebėjimas

Pagrindinės specifikacijos

• Modelis: Noctua NA-FH1
• Kanalai: 8 PWM ventiliatorių išėjimai

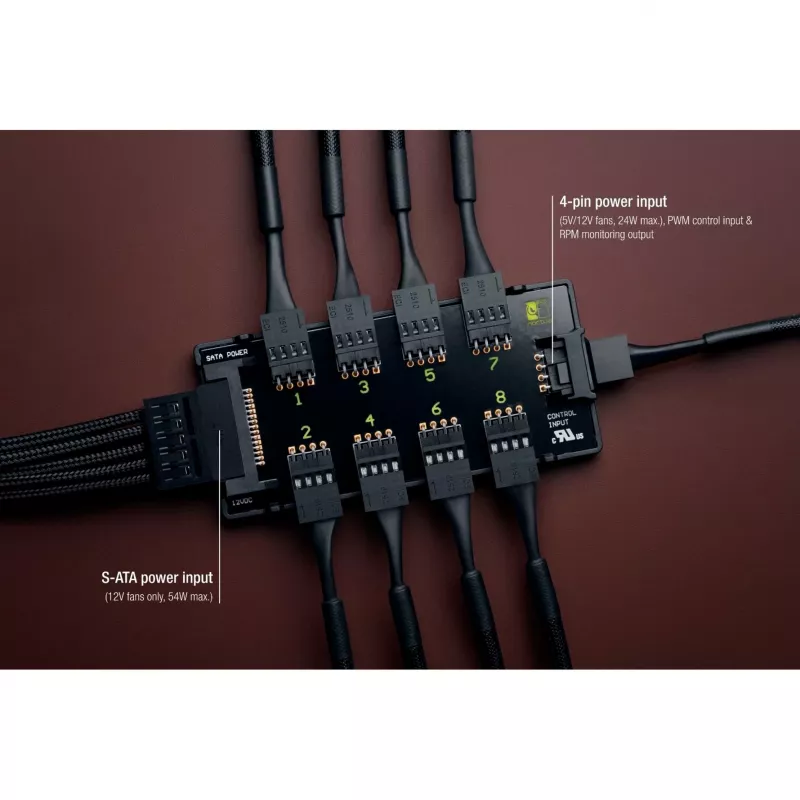

• Įvestys: S-ATA (iki 54 W, 12 V ventiliatoriai), 4 kontaktų PWM įvestis (iki 24 W, 5 V/12 V ventiliatoriai)
• Suderinamumas su ventiliatoriais: 4 kontaktų PWM ir 3 kontaktų ventiliatoriai, veikimas 5 V ir 12 V
• Apsauga: automatiškai atsistatantys saugikliai, skirti apsaugai nuo viršsrovių / trumpojo jungimo
• Stebėjimas: apsukų per minutę signalas perduodamas iš 1 prievado; kiekviename prievade yra būsenos šviesos diodai

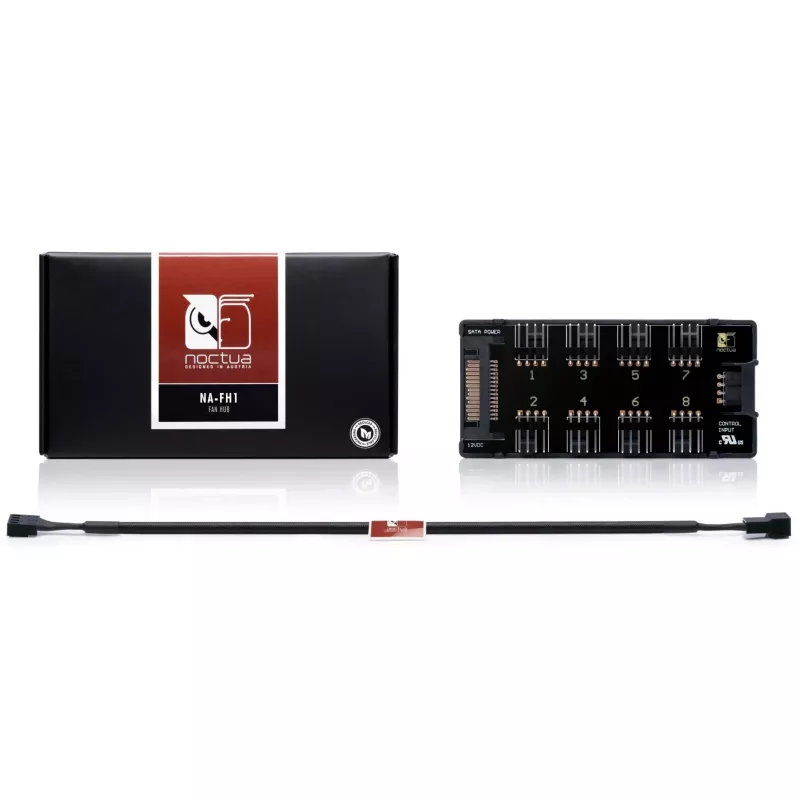

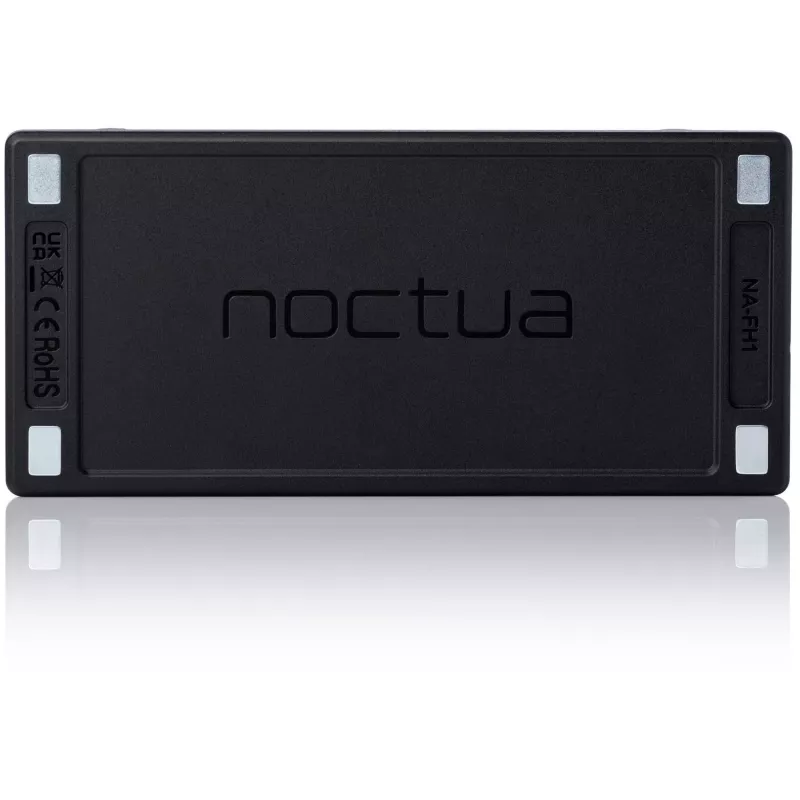

• Fizinė konstrukcija: magnetinis galinis paviršius, pridedamas 30 cm NA-EC1 įvesties laidas
• Sertifikatai ir garantija: CE, UKCA, UL; 6 metų gamintojo garantija

Kaip naudoti

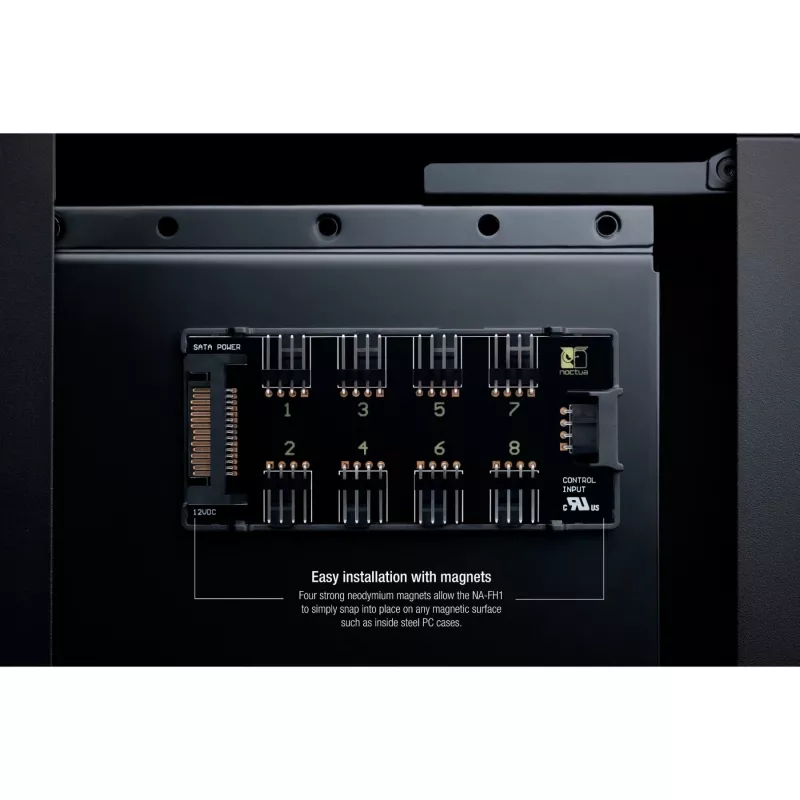

Prijunkite NA-FH1 prie sistemos, naudodami pridedamą 30 cm įvesties laidą prie pagrindinės plokštės PWM lizdo arba prie išorinio valdiklio, pvz., NA-FC1. Didesnės galios konfigūracijose prijunkite S-ATA įvestį prie maitinimo bloko; kai yra tiek S-ATA, tiek 4 kontaktų įvestys, šakotuvas ims maitinimą iš S-ATA, o 4 kontaktų įvestį naudos tik PWM ir apsukų per minutę signalams. Prijunkite ventiliatorius prie koduotų išėjimo jungčių: 4 kontaktų ventiliatoriai bus valdomi PWM signalu, o 3 kontaktų ventiliatoriai gali būti maitinami, o jų greitis reguliuojamas mažinant įtampą. Padėkite šakotuvą ant plieninio paviršiaus, naudodami magnetus, arba pritvirtinkite lipnia juosta ant nemagnetinių paviršių. Laikykitės įspėjimo išlaikyti bent 5 cm atstumą nuo kietųjų diskų.

Rekomendacijos

Maitindami per pagrindinės plokštės ventiliatoriaus lizdą, patikrinkite pagrindinės plokštės vadove nurodytą maksimalią lizdo srovę ir neviršykite jos. Nedėkite šakotuvo tiesiai ant kietųjų diskų – išlaikykite bent 5 cm atstumą. Ilgiems laidų ruožams naudokite Noctua ilginamuosius laidus (NA-SEC1/NA-SEC3) ir apsvarstykite galimybę naudoti S-ATA įvestį didelės galios ventiliatoriams, kad neperkrautumėte pagrindinės plokštės ventiliatorių lizdų.
