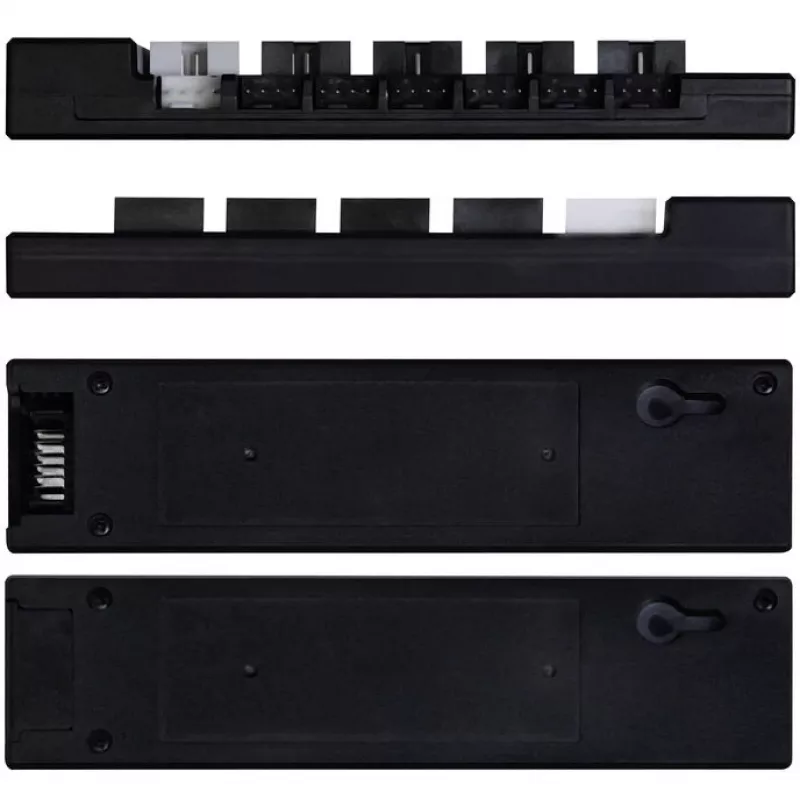

USB ir PWM šakotuvas Lian Li EDGE HUB EG-HUB01B — 4× USB, 6× PWM ventiliatorių prievadai

Lian Li EDGE HUB EG-HUB01B yra kompaktiškas kombinuotas šakotuvas, kuriame viename modulyje yra keturi išoriniai USB prievadai ir šeši PWM ventiliatorių prievadai. Sukurtas staliniams kompiuteriams, jis praplečia priekinio skydelio ar korpuso jungiamumą ir leidžia centralizuotai valdyti PWM ventiliatorius. Šakotuvas supaprastina kabelių tiesimą ir padeda tvarkyti sistemos vidų, sujungdamas kelis ventiliatorių ir USB ryšius į vieną pasiekiamą įrenginį.

Privalumai

Šakotuvas integruoja USB jungiamumą ir PWM ventiliatorių jungtis į vietos taupančiame korpuse, sumažindamas atskirų kabelių, nutiestų prie pagrindinės plokštės, skaičių. Jis palaiko PWM ventiliatorių greičio valdymą iš vieno PWM signalo šaltinio ir siūlo keturis pasiekiamus USB prievadus priedams ar priekinio skydelio plėtrai. Kompaktiška konstrukcija palengvina montavimą ankštuose korpusuose ir pagerina bendrą sistemos kabelių tvarkymą.

Tinka

• Kompiuterių surinkimams, kuriems reikia papildomų išorinių USB prievadų priedams
• Sistemoms su keliais PWM ventiliatoriais, kurioms naudingas centralizuotas greičio valdymas
• Kompaktiškiems ar vidutinio bokšto korpusams, kuriuose svarbu kabelių tiesimas ir tvarkingumas
• Individualiems surinkimams ir atnaujinimams, skirtiems geresniam aušinimo valdymui ir pasiekiamumui

Pagrindinės specifikacijos

• Prievadai: 4× USB prievadai išoriniams priedams
• Ventiliatorių jungtys: 6× PWM palaikantys ventiliatorių prievadai 4 kontaktų ventiliatoriams
• Valdymo būdas: sujungia PWM valdymo signalus sinchronizuotam ventiliatorių greičio valdymui
• Formos faktorius: kompaktiškas šakotuvas, skirtas montuoti korpuso viduje ir kabeliams tvarkyti

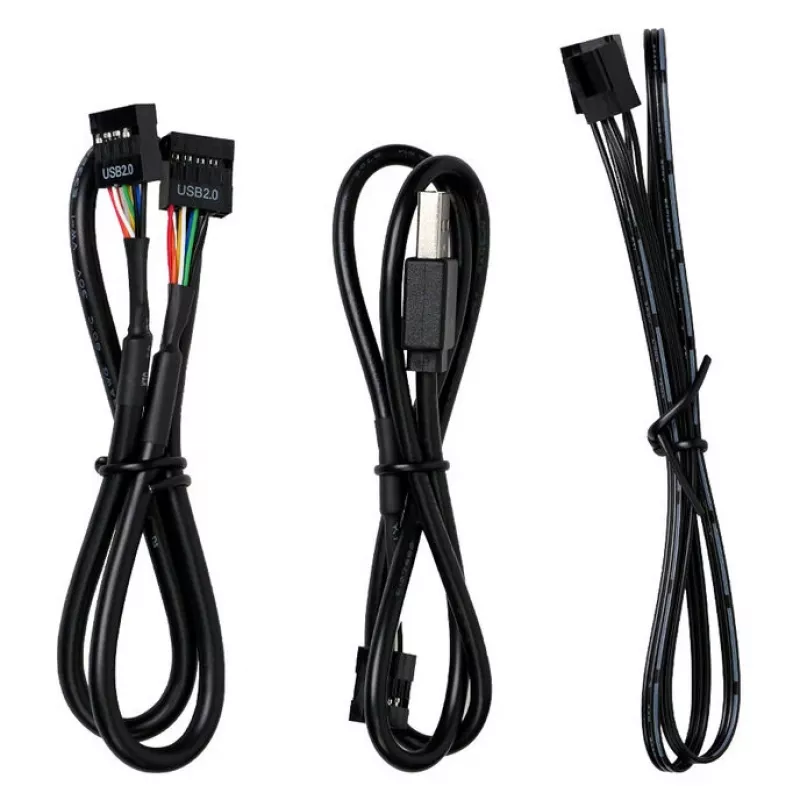

• Kabelių tiesimas: apima jungtis ir kabelius, skirtus prijungti prie pagrindinės plokštės jungčių ir priekinio skydelio USB linijų

Kaip naudoti

Sumontuokite šakotuvą kompiuterio korpuso viduje tinkamoje vietoje, kuri suteiktų prieigą prie priekinio skydelio ar išorinių USB angų ir leistų patogiai nutiesti ventiliatorių kabelius. Prijunkite šakotuvo PWM įvesties kabelį prie pagrindinės plokštės PWM ventiliatoriaus jungties arba PWM valdiklio, kad šakotuvas galėtų perduoti greičio valdymą visiems prijungtiems ventiliatoriams. Prijunkite ventiliatorius prie šakotuvo 4 kontaktų PWM jungčių, o priedų USB kabelius – prie šakotuvo USB prievadų. Pritvirtinkite kabelius, kad išvengtumėte įtempimo, ir prieš įjungdami sistemą įsitikinkite, kad visos jungtys yra visiškai įkištos.

Rekomendacijos

Kad oro srautas būtų subalansuotas, o PWM valdymas – efektyvus, prie šakotuvo junkite panašios galios ir specifikacijų ventiliatorius ir užtikrinkite, kad pagrindinė plokštė arba valdiklis palaikytų bendrą kelių ventiliatorių srovės suvartojimą. Nutieskite USB ir ventiliatorių kabelius taip, kad sumažintumėte trukdžius, ir pritvirtinkite visas jungtis, kad užtikrintumėte patikimą veikimą.
