Korpuso ventiliatorių koncentratorius ARCTIC ACFAN00175A 10 prievadų PWM su SATA maitinimu

Korpuso ventiliatorių koncentratorius užtikrina centralizuotą kabelių valdymą sistemos aušinimui. Jame yra lipnios pagalvėlės ir magnetinės juostelės, leidžiančios lanksčiai jį įdėti kompiuterio korpuso viduje, prie pagrindinės plokštės jungiamas vienu kabeliu, o maitinamas per SATA. Koncentratorius išplečia galimų ventiliatorių jungčių skaičių ir tiekia išorinį maitinimą tiesiai iš maitinimo bloko, kad ventiliatoriai veiktų stabiliai.

Privalumai

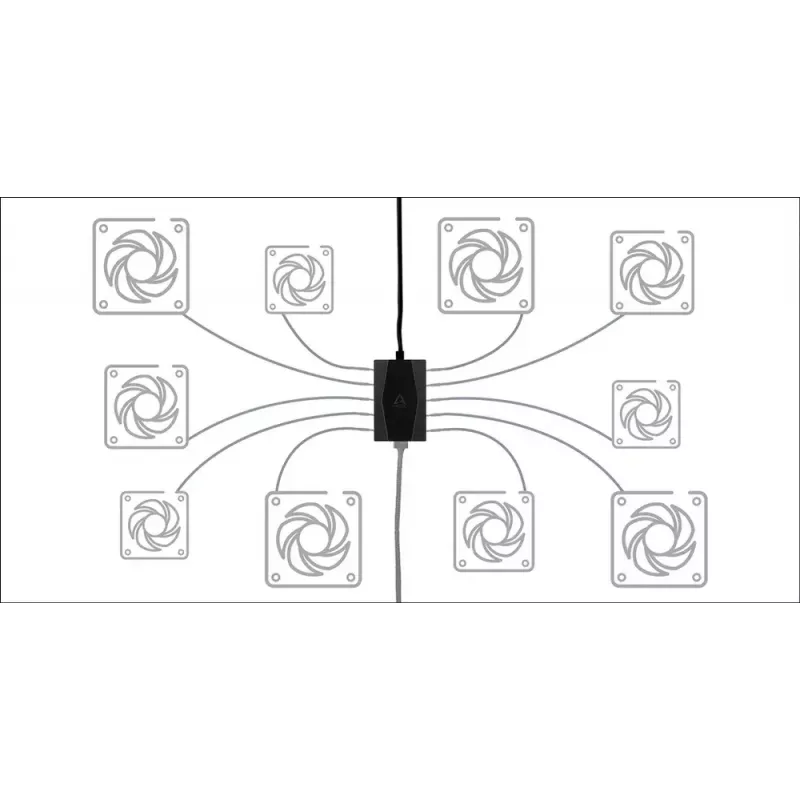

Koncentratorius leidžia tvarkingai išvedžioti kabelius, sujungiant kelis ventiliatorių prijungimus į vieną įrenginį, kurį galima padėti nematomose korpuso vietose. Jis sinchroniškai perduoda pagrindinės plokštės PWM signalą visiems prijungtiems ventiliatoriams, o pirmojo ventiliatoriaus lizdo sukimosi greitį (RPM) grąžina sistemai. Maitinamas per SATA, jis apsaugo nuo įtampos kritimo ventiliatoriuose ir leidžia prijungti iki devynių papildomų korpuso ventiliatorių lizdų, kai pagrindinės plokštės jungčių nepakanka.

Pagrindinės specifikacijos

• Įdėjimas: lipnios pagalvėlės ir magnetinės juostelės lanksčiam montavimui korpuso viduje
• Jungtis prie pagrindinės plokštės: vienas kabelis PWM/RPM signalui

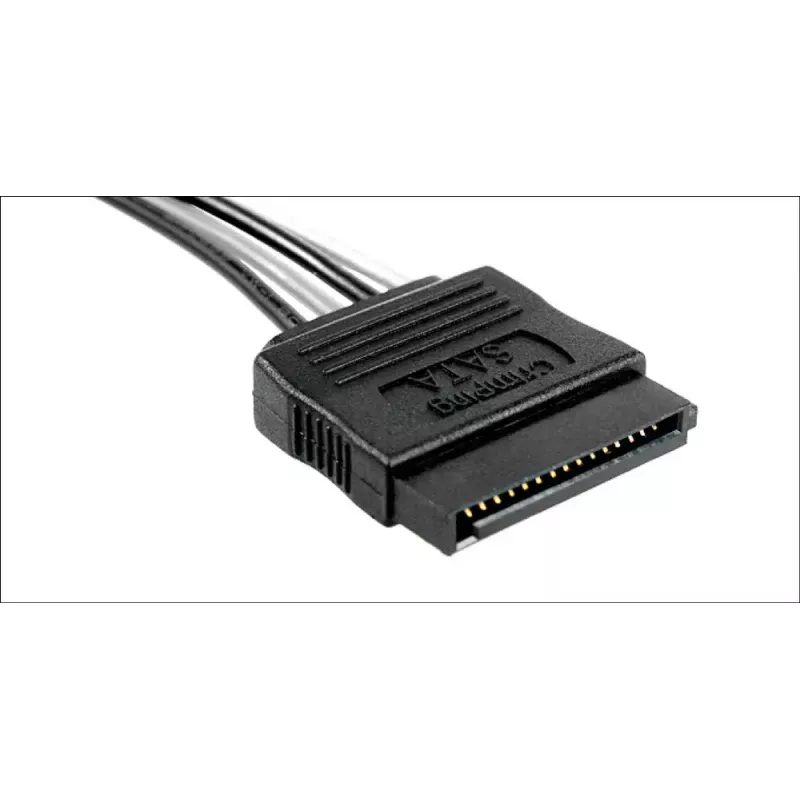

• Maitinimas: SATA maitinimo jungtis (išorinis maitinimas iš maitinimo bloko)
• Ventiliatorių palaikymas: išplečia sistemą iki 9 papildomų korpuso ventiliatorių jungčių
• Sukimosi greičio rodymas: nuskaito pirmojo ventiliatoriaus lizdo RPM ir grąžina jį sistemai
• Signalo apdorojimas: sinchroninis PWM signalas perduodamas visiems prijungtiems ventiliatoriams

Kaip naudoti

Pritvirtinkite koncentratorių korpuso viduje, naudodami pridėtas lipnias pagalvėles ar magnetines juosteles, patogioje, nematomoje vietoje. Prijunkite koncentratorių prie pagrindinės plokštės vienu PWM/RPM kabeliu, kad sistema galėtų valdyti ventiliatorių greitį ir nuskaityti pirmojo ventiliatoriaus lizdo sukimosi greitį. Prijunkite SATA maitinimo kabelį prie maitinimo bloko, kad būtų tiekiamas išorinis maitinimas. Prijunkite korpuso ventiliatorius prie koncentratoriaus ventiliatorių prievadų, paskirstydami juos pagal poreikį tarp galimų lizdų.

Rekomendacijos

Prieš įjungdami sistemą įsitikinkite, kad SATA maitinimo jungtis yra saugi. Padėkite koncentratorių ten, kur oro srautas ir kabelių išvedžiojimas yra optimalūs, ir patikrinkite, ar pagrindinė plokštė palaiko PWM valdymą prijungtiems ventiliatoriams, kad būtų užtikrintas sinchroninis greičio reguliavimas.
