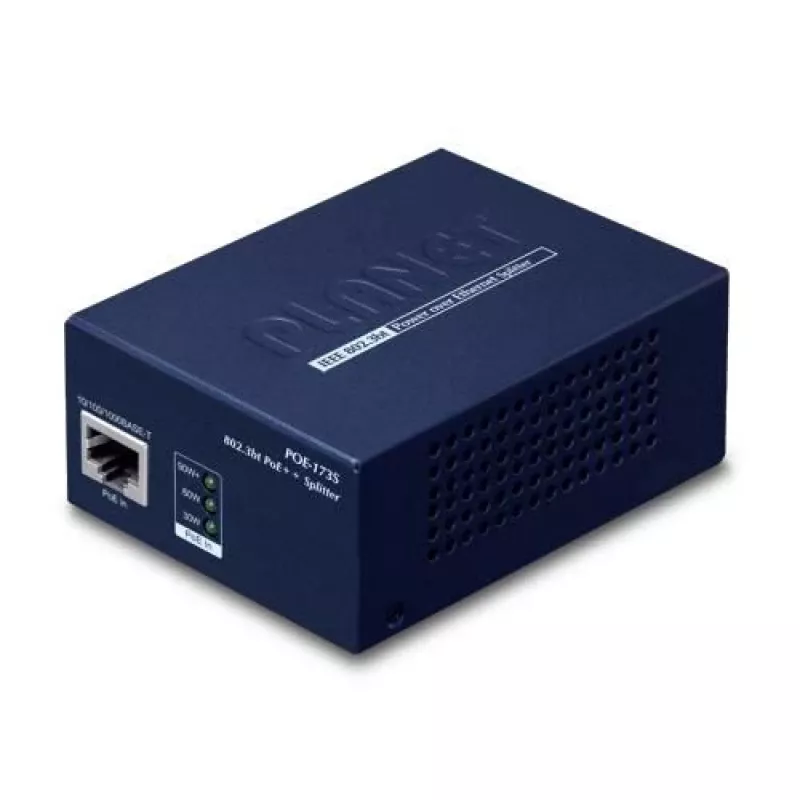

tinklo skirstytuvas PLANET POE-173S

PLANET POE-173S Gigabit 802.3bt maitinimo per Ethernetą skirstytuvas išskiria Ethernet duomenis ir PoE maitinimą iš 802.3bt Type-4 PoE++ PSE per UTP kabelį ir teikia pasirenkamą nuolatinės srovės išvestį 12 V, 19 V arba 24 V per priekinio skydelio DIP jungiklį. Jis palaiko pasyvų 10/100/1000 Mbps Ethernet ryšį ir kabelių ilgį iki 100 metrų, tiekiantis iki 60 W maitinimo ne PoE įrenginiams. Įrenginys patalpintas kompaktiškame metaliniame korpuse su ventiliacija, kuriam nereikia ventiliatoriaus, ir turi LED indikatorius PoE būsenai rodyti.

Privalumai

POE-173S leidžia naudoti ne PoE įrenginius vietose be kintamosios srovės lizdų, konvertuojant 802.3bt PoE++ per visas keturias Cat5e/Cat6 kabelio poras į atskirą nuolatinės srovės maitinimą ir duomenų išvestis. Jo pasirenkama 12 V / 19 V / 24 V išvestis padidina suderinamumą su skirtingais įrenginiais, išlaikant Gigabit duomenų spartą. Metalinis, ventiliuojamas korpusas užtikrina kompaktišką, tylų veikimą ir patikimą darbą be papildomo aušinimo.

Tinka

• PTZ greitaeigėms kupolinėms kameroms
• Ploniems klientams
• Viskas viename (AIO) jutikliniams kompiuteriams
• Nuotoliniams skaitmeninės reklamos ekranams
• Kitiems ne PoE tinklo įrenginiams, kuriems reikia iki 60 W

Pagrindinės specifikacijos

• Standartas: IEEE 802.3, 802.3u, 802.3ab, 802.3at, 802.3bt
• Duomenų sparta: 10/100/1000 Mbps
• Maksimali PoE išvestis: 60 W
• Pasirenkama nuolatinės srovės išvestis: 12 V / 19 V / 24 V (DIP jungiklis)
• Įėjimo įtampa (iš PoE PSE): 48–56 V
• Kabeliai: Cat5 / Cat5e / Cat6, iki 100 m
• Matmenys (P×G×A): 94 × 70,3 × 39,2 mm
• Svoris: 0,265 kg
• Korpusas: kompaktiškas metalinis, ventiliuojamas, be ventiliatoriaus

Kaip naudoti

Prijunkite POE-173S RJ-45 įvestį prie 802.3bt Type-4 PoE++ komutatoriaus arba injektoriaus naudodami Cat5e/Cat6 kabelį. Pasirinkite reikiamą nuolatinės srovės išvesties įtampą (12 V, 19 V arba 24 V) priekinio skydelio DIP jungikliu pagal maitinamo įrenginio specifikaciją. Naudokite pateiktą LAN kabelį arba atskirą Ethernet kabelį, kad prijungtumėte skirstytuvo duomenų išvestį prie įrenginio tinklo prievado, o nuolatinės srovės maitinimo išvestį – prie įrenginio maitinimo įvesties. Užtikrinkite, kad bendras galios suvartojimas neviršytų 60 W, o kabelių ilgis neviršytų 100 metrų.

Rekomendacijos

Naudokite tik su IEEE 802.3bt Type-4 PoE++ PSE įranga ir suderinamais Cat5e/Cat6 kabeliais. Prieš keisdami DIP jungiklį patikrinkite reikiamą tikslinio įrenginio nuolatinės srovės įvesties įtampą, kad išvengtumėte pažeidimų. Išlaikykite maksimalų 100 m kabelio ilgį ir įsitikinkite, kad PSE gali tiekti pakankamai galios prijungtam įrenginiui.
