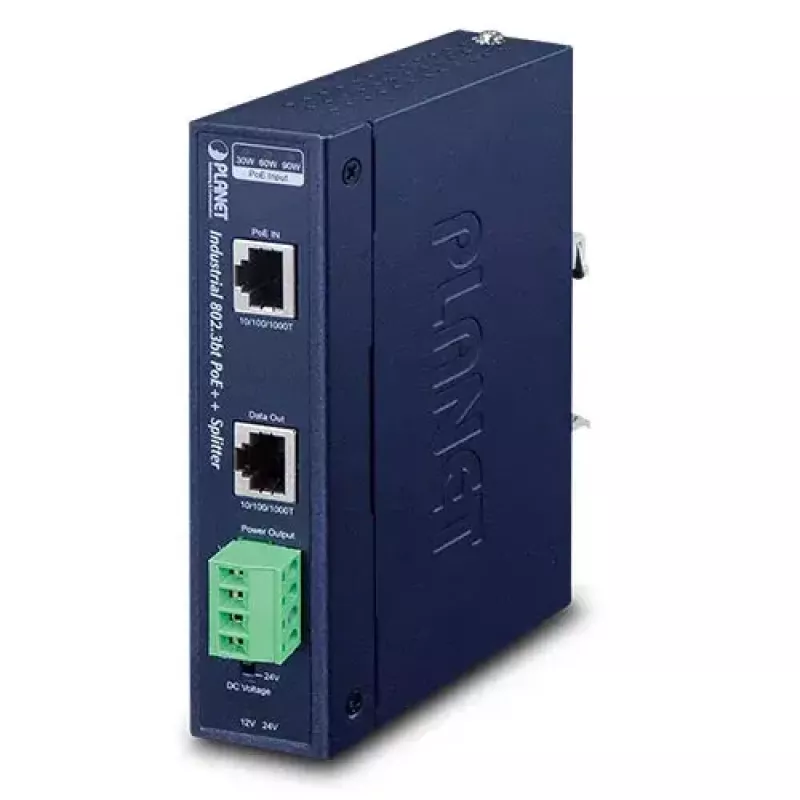

Tinklo skirstytuvas PLANET IPOE-173S Maitinimas per Ethernet PoE

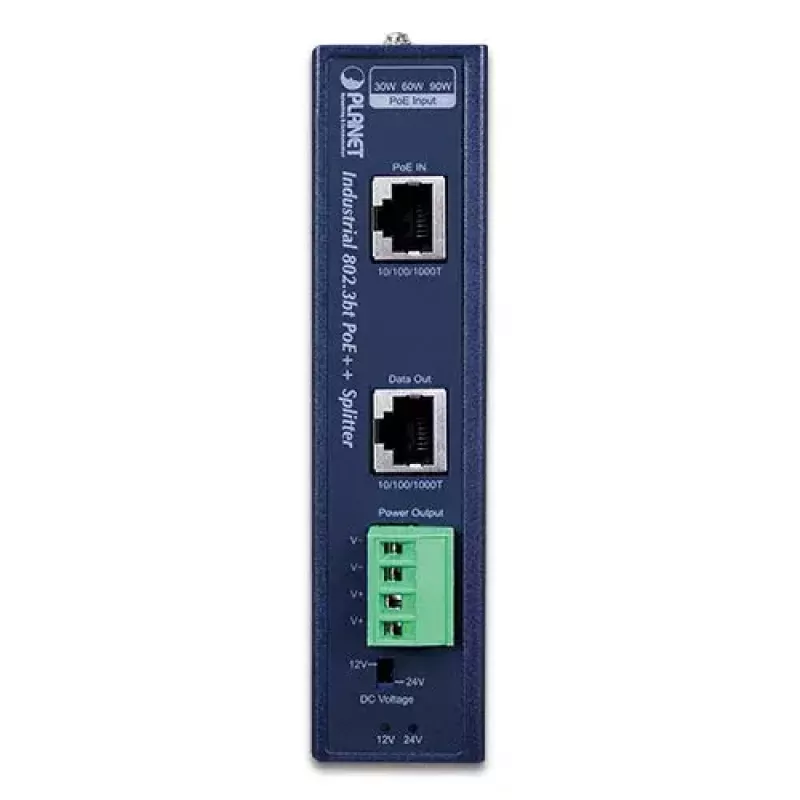

PLANET IPOE-173S yra pramoninės klasės 802.3bt maitinimo per Ethernet (PoE++) skirstytuvas, kuris atskiria duomenis ir maitinimą iš 802.3bt PoE++ tipo 4 maitinimo įrangos per UTP kabelį. Jis suteikia pasirenkamą 12 V arba 24 V nuolatinės srovės išėjimą per priekiniame skydelyje esantį DIP jungiklį ir gali tiekti iki 70 W bendros galios ne PoE įrenginiams. Skirstytuvas palaiko pasyvias 10/100/1000 Mbps Ethernet jungtis iki 100 metrų ir yra sukurtas pramoniniam naudojimui, o veikimo temperatūros diapazonas yra nuo -40 iki 75 °C. Įdėtas į kompaktišką IP30 metalinį korpusą, IPOE-173S palaiko DIN bėgelio arba sieninį montavimą ir veikia su Cat5/Cat5e/Cat6 kabeliais.

Privalumai

IPOE-173S leidžia diegti didelės galios ne PoE įrenginius be papildomų kintamosios srovės laidų, išgaunant PoE++ maitinimą ir tiekiant jį per nuolatinės srovės lizdą bei 4 kontaktų gnybtų bloką. Jo pasirenkamas 12 V / 24 V išėjimas padidina pritaikymo lankstumą, o dvigubo išėjimo galimybė leidžia dalytis iki 70 W galia tarp dviejų įrenginių. Įrenginys yra sustiprintas pramoninei aplinkai, palaiko Gigabit Ethernet duomenis ir telpa ribotoje spintos erdvėje dėl plono dizaino bei kelių montavimo variantų.

Tinka

• Didelės galios PTZ greitaeigėms kupolinėms kameroms
• Ploniems klientams ir „viskas viename“ (AIO) jutikliniams kompiuteriams
• Nutolusiems skaitmeninės reklamos ekranams
• IP kameroms su pagalbiniais šildytuvais ar ventiliatoriais ir pasukimo / pakreipimo varikliais
• Ne PoE tinklo įrenginiams, kuriems reikia didesnės nuolatinės srovės galios

Pagrindinės specifikacijos

• Standartas: IEEE 802.3bt (PoE++), palaiko 10/100/1000 Mbps
• Išėjimo įtampa: pasirenkama 12 V arba 24 V nuolatinės srovės
• Didžiausia išėjimo galia: 70 W bendra
• Didžiausia išėjimo srovė: iki 5,8 A (priklausomai nuo pasirinktos įtampos)
• Kabelis: Cat5 / Cat5e / Cat6, iki 100 m
• Veikimo temperatūra: nuo -40 iki 75 °C
• Korpusas: metalinis, IP30; montavimas: DIN bėgelio arba sieninis
• Svoris: 0,445 kg; spalva: mėlyna

Kaip naudoti

Prijunkite IPOE-173S RJ45 duomenų prievadą prie PoE++ maitinimo įrangos (injektoriaus arba komutatoriaus) naudodami Cat5/5e/6 kabelį. Nustatykite priekiniame skydelyje esantį DIP jungiklį į reikiamą išėjimo įtampą (12 V arba 24 V). Naudokite nuolatinės srovės lizdą arba 4 kontaktų gnybtų bloką ne PoE įrenginio (-ių) maitinimui; skirstytuvo RJ45 LAN prievadas perduoda tik duomenis į įrenginį. Dvigubo išėjimo naudojimui paskirstykite turimą galią tarp dviejų išėjimų, užtikrindami, kad jų bendras suvartojimas neviršytų 70 W. Išlaikykite kabelių ilgius iki 100 metrų nuo maitinimo įrangos, kad užtikrintumėte patikimą maitinimo tiekimą.

Rekomendacijos

Naudokite su IEEE 802.3bt atitinkančia maitinimo įranga (PoE++ injektoriumi arba komutatoriumi), kad užtikrintumėte teisingą galios derinimą. Prieš pasirinkdami 12 V arba 24 V, patikrinkite prijungtų įrenginių maitinimo reikalavimus ir įsitikinkite, kad bendra apkrova skirstytuve neviršija 70 W. Įrenkite įrenginį vietoje, atitinkančioje jo veikimo temperatūros diapazoną, ir užtikrinkite tinkamą vėdinimą aplink metalinį korpusą.
