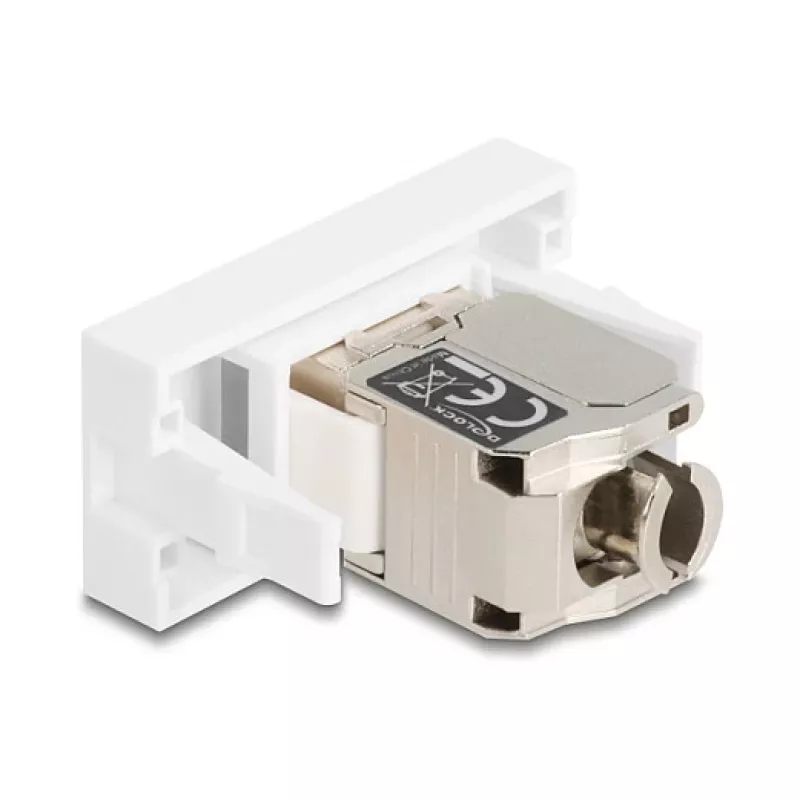

Tinklo RJ45 modulis DELOCK 90904 Cat.6A su LED, skirtas Keystone skydams ir pataisų skydams

DELOCK RJ45 modulis 90904 Cat.6A su LED yra Keystone tipo tinklo įdėklas, skirtas montuoti į Keystone skydus ir pataisų skydus. Modulis palaiko Cat.6A našumą didelės spartos Ethernet ryšiui ir turi standartinį RJ45 prievadą su integruota LED indikacija, rodančia ryšio ir veiklos būseną. Įkandamo tvirtinimo forma leidžia greitai surinkti struktūrinio kabeliavimo skyduose, išlaikant suderinamumą su įprastomis Keystone angomis.

Privalumai

Modulis sujungia Cat.6A signalo kokybę su kompaktišku Keystone formatu ir integruotu LED, rodančiu ryšio ir srauto veiklą, supaprastindamas trikčių šalinimą ir stebėjimą. Tvirtas kontaktų dizainas ir ekranuotas korpusas prisideda prie patikimų jungčių tankioje stovų aplinkoje. Įkandamas montavimas supaprastina diegimą ir keitimą be specialių įrankių.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įstatykite Keystone modulį į suderinamą Keystone angą pataisų skyde arba Keystone sieninėje plokštėje, kol jis užsifiksuos. Prijunkite ateinantį vytos poros kabelį prie modulio galo pagal T568A arba T568B laidų schemą ir užtikrinkite tinkamą porų išdėstymą bei izoliacijos nukirtimo kontaktų įsodinimą. Prijunkite tinklo įrenginį prie priekinio RJ45 prievado; integruotas LED parodys ryšio ir veiklos būseną, kai tik atsiras ryšio partneriai ir maitinimas. Keisdami paspauskite modulio fiksatorių ir ištraukite, tada įstatykite naują modulį tokiu pat būdu.

Rekomendacijos

Naudokite Cat.6A klasės pataisos laidus ir laikykitės struktūrinio kabeliavimo standartų, kad išlaikytumėte visos grandinės našumą. Venkite per didelio kabelio lenkimo spindulio šalia modulio ir užtikrinkite teisingą porų atsukimo ribą terminavimo metu. Tikrinkite LED elgseną paleidimo metu, kad patvirtintumėte ryšio greitį ir veiklą.
