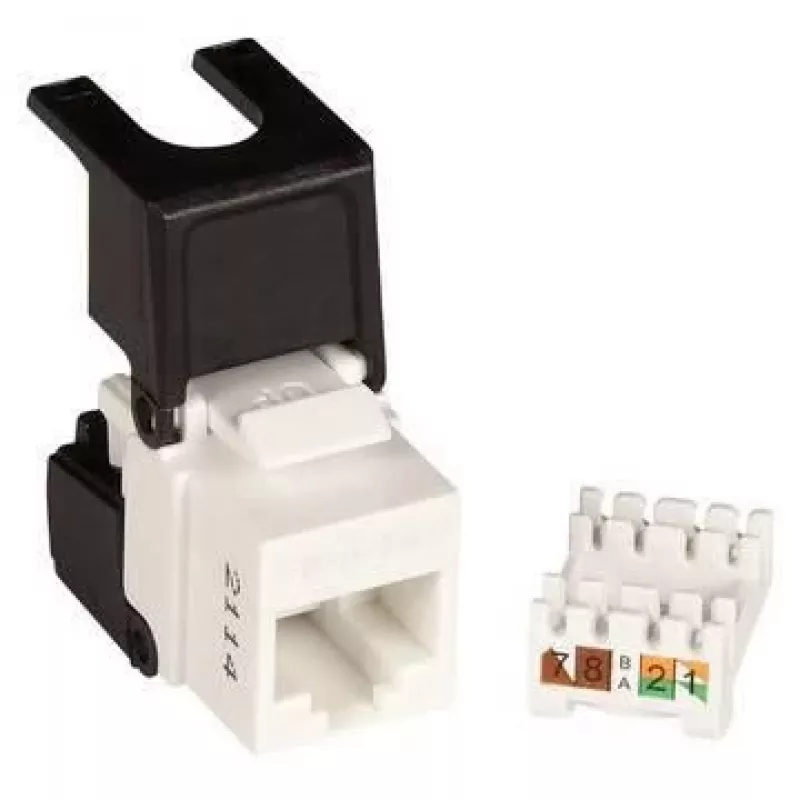

Ethernet Cat6 neekranuotas Flip Jack Lanview LVN128143 — RJ45 keystone modulinis įdėklas

Lanview LVN128143 yra neekranuotas Cat6 Flip Jack keystone modulinis RJ45 įdėklas, skirtas Ethernet tinklo instaliacijoms. Modulis palaiko Cat6 našumą struktūriniam kabelių tiesimui ir yra sukurtas užsifiksuoti į standartines keystone sienines plokštes ir pataisymo skydus. Jo atverčiamo lizdo konstrukcija suteikia patogų priėjimą kabelio užbaigimui, išlaikant kompaktišką dydį, todėl jis tinkamas biuro ir namų LAN konfigūracijoms, kurioms reikia patikimo Gigabit ryšio.

Privalumai

Neekranuota Cat6 konstrukcija užtikrina našumą, atitinkantį 6 kategorijos kabelių tiesimo reikalavimus, leidžianti Gigabit Ethernet greitį, kai įdiegta kaip atitinkamos sistemos dalis. Keystone formos faktorius leidžia lengvai užfiksuoti į standartizuotas priekines plokštes ir skydus, supaprastinant instaliaciją ir priežiūrą. Atverčiama lizdo konstrukcija apsaugo kontaktus, kai nenaudojama, ir pateikia vartotojui patogią orientaciją kabeliams užbaigti ar prijungti.

Tinka

• Struktūrinis Ethernet kabelių tiesimas biuruose ir namuose
• Sieninės plokštės ir pataisymo skydai, kuriems reikia Cat6 keystone įdėklų
• Gigabit LAN jungtys kompiuteriams, komutatoriams ir prieigos taškams
• Atnaujinimai iš žemesnės kategorijos įdėklų į Cat6 našumą

Pagrindinės specifikacijos

• Jungties tipas: RJ45 keystone modulinis įdėklas
• Kategorija: Cat6 (neekranuotas)
• Formos faktorius: Keystone užfiksuojamas modulis, suderinamas su standartinėmis plokštėmis ir skydais
• Prieigos stilius: Atverčiamas lizdas kabelio užbaigimui ir prijungimui
• Numatytas naudojimas: Ethernet LAN instaliacijos Gigabit ryšiui

Kaip naudoti

Įdėkite Lanview Cat6 keystone modulį į suderinamą sieninę plokštę arba pataisymo skydą, kol jis saugiai užsifiksuos. Užbaikite ateinančias Cat6 kabelio poras ant lizdo IDC arba spaudžiamųjų kontaktų, laikydamiesi standartinių laidų schemų (T568A arba T568B), ir patikrinkite teisingą porų išdėstymą prieš pritvirtinant kabelį. Po užbaigimo uždarykite atverčiamą lizdą, jei taikoma, kad apsaugotumėte kontaktus; įkiškite RJ45 pataisymo laidus, kad užmegztumėte tinklo ryšius, ir patikrinkite ryšį tinkamais tinklo testeriais, kad patvirtintumėte Gigabit našumą.

Rekomendacijos

Naudokite modulį su Cat6 klasės kabeliais ir suderinamomis priekinėmis plokštėmis arba skydais. Laikykitės pripažintų laidų standartų (T568A/T568B) ir po instaliacijos patikrinkite kiekvieną jungtį. Venkite naudoti aplinkoje, kurioje reikalingi ekranuoti komponentai arba kur būtina EMI mažinimas, nes modulis yra neekranuotas.
