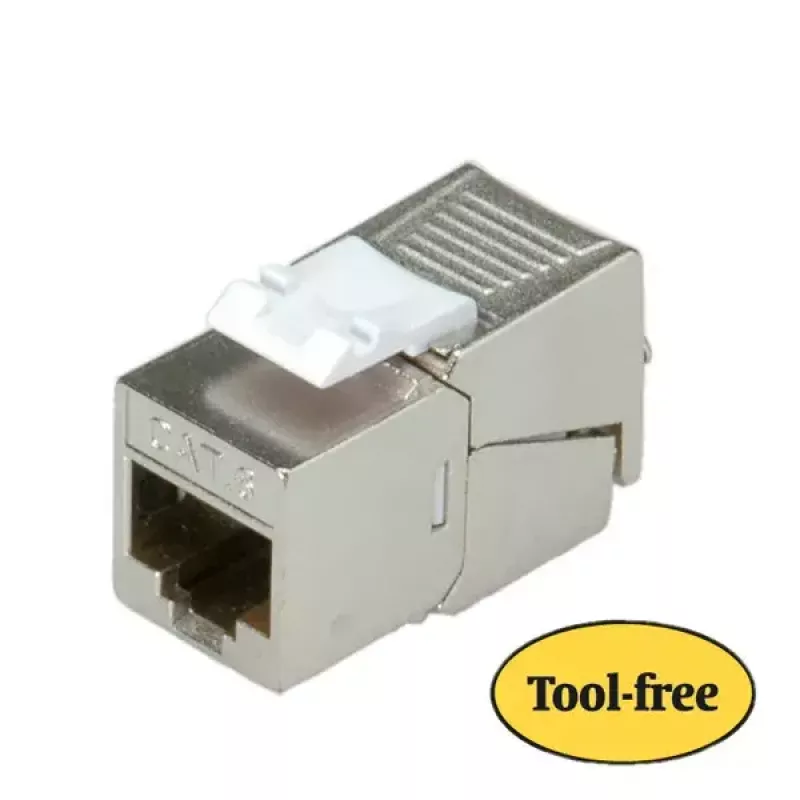

Keystone lizdas ROLINE Cat.6/E klasė 26.11.0377 Sidabrinis

ROLINECat.6/E klasės 26.11.0377 sidabrinis keystone lizdas yra ekranuotas, berankis RJ-45 jungties modulis, skirtas naudoti ekranuotose Cat.6/E klasės struktūrinėse kabelių sistemose. Jis tinka 19" keystone skydų rėmams ir suderinamiems lygiais paviršiais montuojamiems sieniniams lizdams ir palaiko standartinį EIA/TIA 568 spalvų kodavimą. Kompaktiškas sidabrinis korpusas tinka montavimui ten, kur erdvė ribota ir reikalinga ekranuota jungtis.

Privalumai

Šis keystone lizdas užtikrina ekranuotą Cat.6/E klasės kabelių užbaigimą be įrankių surinkimo metu, taip sumažindamas montavimo laiką. Jis yra spalvomis koduotas pagal EIA/TIA 568 standartą, kad laidų sujungimas būtų aiškus, ir yra suderinamas su standartiniais RJ-45 skydais bei sieninėmis plokštėmis. Gamintojo atlikti bandymai 100 m kanale patvirtina, kad lizdas atitinka E klasės reikalavimus.

Tinka

• Ekranuotoms Cat.6/E klasės struktūrinėms kabelių instaliacijoms
• 19" keystone skydų rėmams (skydo rėmas parduodamas atskirai)
• Lygiais paviršiais montuojamiems sieniniams lizdams ir keystone suderinamoms išvadoms
• Tinklo įrenginiams, kuriems reikia ekranuotų RJ-45 užbaigimų iki E klasės

Pagrindiniai techniniai duomenys

• Modelis: ROLINE Cat.6/E klasės keystone lizdas, MPN 26.11.0377
• Jungties tipas: RJ-45 keystone, ekranuotas
• Kabelių klasė: Cat.6 / E klasė
• Surinkimas: berankis
• Spalvų kodavimas: EIA/TIA 568 standartas
• Spalva (korpusas): Sidabrinis
• EAN: 7611990111008

Kaip naudoti

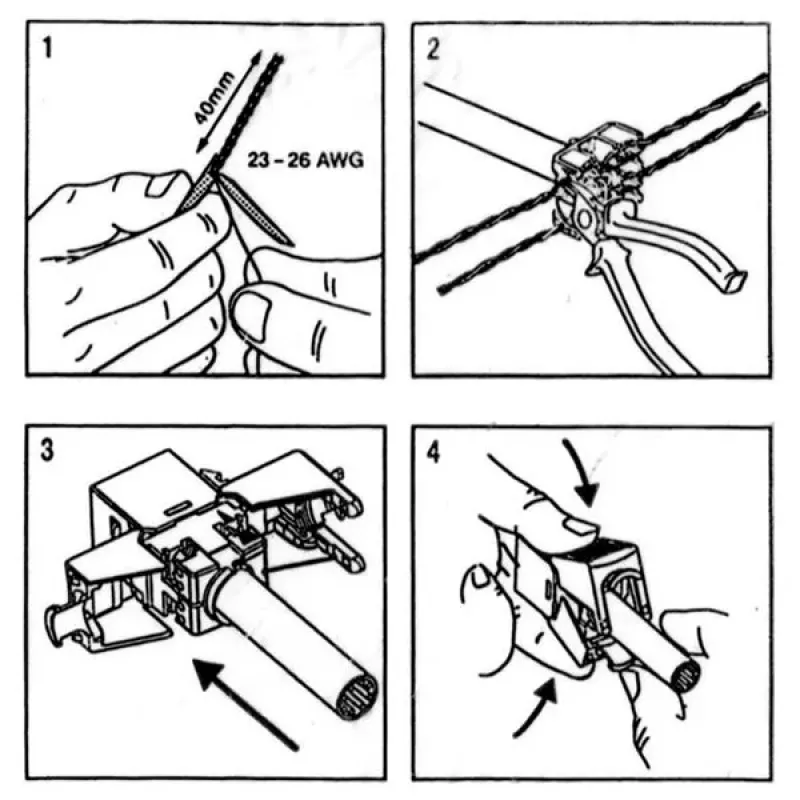

Įkiškite ekranuoto Cat.6 kabelio laidininkus į keystone lizdą pagal EIA/TIA 568 laidų sujungimo spalvų kodą, atspausdintą ant lizdo, tada užbaikite berankį surinkimą, kad laidai būtų užfiksuoti. Užpildytą keystone lizdą įspauskite į suderinamą 19" keystone skydo rėmą arba tuščią lygiu paviršiumi montuojamą sieninį lizdą. Prijunkite standartinius ekranuotus RJ-45 laidus prie lizdo tinklo ryšiams.

Rekomendacijos

Norint užbaigti ekranuotą Cat.6/E klasės instaliaciją, naudokite ROLINES/FTP Cat.6 kabelį (vientisas AWG23), suderinamus tuščius lygiu paviršiumi montuojamus sieninius lizdus ir ekranuotą 19" keystone skydą. Gamintojo bandymai patvirtina atitiktį E klasei 100 m kanale, kai naudojami su atitinkamais ROLINEkomponentais.
