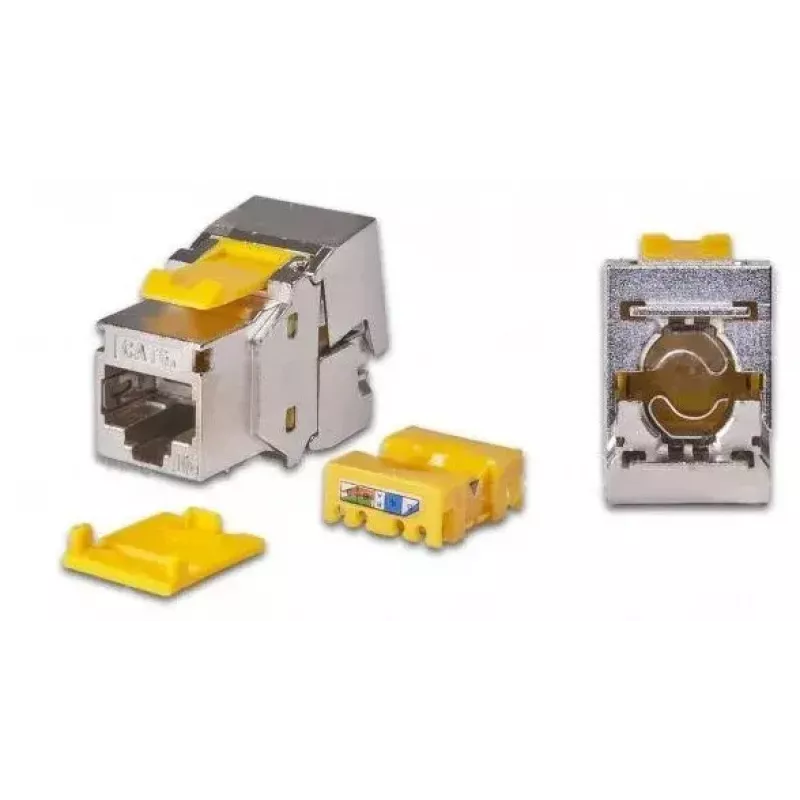

Keystone modulis Wirewin WKS JACK KAT6A STP EA

„Wirewin WKS JACK KAT6A STP EA“ yra plokščias CAT6A keystone modulis, sukurtas sparčiam duomenų perdavimui struktūrizuotose kabelių sistemose. Jame įdiegta RJ-45 sąsaja, montavimas be įrankių (nereikia LSA įrankio) ir integruotas įžeminimo variantas galinėje vientiso įrenginio dalyje. Modulis išbandytas ir sertifikuotas pagal ISO/IEC standartus, yra metalinės geltonos spalvos, kompaktiškų matmenų: 23,5 mm (P) × 37,5 mm (G) × 17,5 mm (A).

Privalumai

Modulis užtikrina CAT6A našumą su STP ekranavimu, kad būtų geriau slopinami triukšmai ir užtikrinamos patikimos spartos jungtys. Montavimas be įrankių supaprastina įrengimą ir sumažina specializuotų įrankių poreikį. Vientisa konstrukcija su galinio įžeminimo galimybe užtikrina kompaktišką, ilgaamžį sprendimą skirtą pataisų panelėms ir sieninėms rozetėms, atitinkantį ISO/IEC sertifikavimo reikalavimus.

Tinka

• Struktūrizuotam kabeliavimui biuruose ir duomenų centruose
• Pataisų panelėms ir sieninėms rozetėms, kurioms reikalingos CAT6A STP jungtys
• Aplinkoms, kuriose būtinas sertifikuotas ISO/IEC našumas ir ekranuoti RJ-45 prievadai

Pagrindinės specifikacijos

• Modelis: WKS JACK KAT6A STP EA
• Standartas: CAT6A, sertifikuota pagal ISO/IEC
• Jungtis: RJ-45, ekranuota (STP)
• Montavimas: be įrankių (nereikia LSA įrankio)
• Įžeminimas: galinės pusės įžeminimo galimybė
• Matmenys: 23,5 × 37,5 × 17,5 mm (P × G × A)
• Spalva: metalinė geltona
• Prekės ženklas: plonas wirewin
• MPN: WKS JACK KAT6A STP EA
• EAN: 9120046985329

Kaip naudoti

Įstatykite keystone modulį į suderinamą keystone angą pataisų panelėje ar sieninėje rozetėje, kol jis užsifiksuos. Paruoškite ekranuotą vytos poros kabelį, išdėliokite poras pagal modulio laidų schemą ir užbaikite montavimą naudodamiesi pateiktu mechanizmu be įrankių. Užtikrinkite, kad kabelio ekranas būtų prijungtas prie modulio galinio įžeminimo taško, kad būtų pasiektas tinkamas STP veikimas. Po įrengimo patikrinkite jungtį ir sertifikavimo lygio našumą atitinkama tinklo tikrinimo įranga.

Rekomendacijos

Geriausiems rezultatams naudokite su ekranuota kabelių sistema ir užtikrinkite, kad korpusas arba sieninė rozetė užtikrintų ištisinį įžeminimo kelią; patikrinkite įrengimą kabelių testeriu, kad patvirtintumėte CAT6A našumą ir tinkamą ekranavimo vientisumą.
