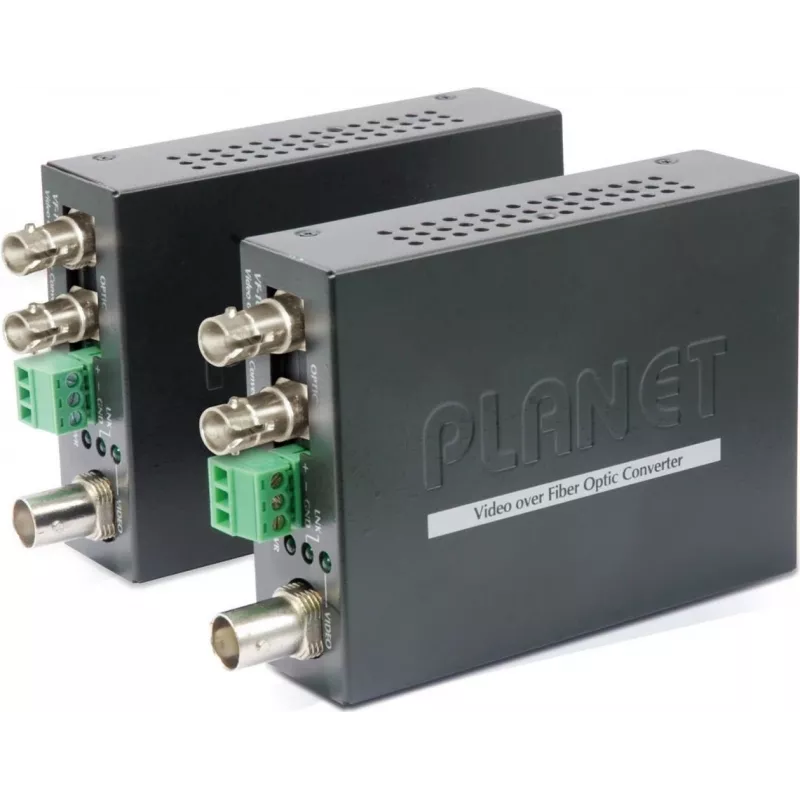

Tinklo medijos keitiklis PLANET VF-101G-KIT, šviesolaidinė ST jungtis, 20000 m

PLANET VF-101G-KIT yra vaizdo perdavimo šviesolaidžiu medijos keitiklio rinkinys, sukurtas praplėsti analoginius AHD/CVI/TVI/CVBS kamerų signalus ir RS485 duomenis viena šviesolaidine jungtimi iki 20 000 metrų. Rinkinį sudaro 1 kanalo vaizdo siųstuvas (VF-101G-T) ir 1 kanalo vaizdo imtuvas (VF-101G-R) kompaktiškuose korpusuose. Jis palaiko nesuspausto skaitmeninio vaizdo perdavimą su išmaniuoju kodavimu/dekodavimu, kad išlaikytų vaizdo kokybę, ir tinka nuotoliniam stebėjimui, eismo stebėsenai bei kitoms paskirstytoms vaizdo programoms. Įrenginiai tiekiami su ST šviesolaidinėmis jungtimis ir gali veikti kaip atskiri įrenginiai arba būti maitinami įstačius į suderinamas PLANET medijos keitiklių važiuokles (MC-700, MC-1500, MC-1500R).

Privalumai

VF-101G-KIT užtikrina ilgo nuotolio analoginių kamerų vaizdo ir atvirkštinių RS485 asinchroninių duomenų perdavimą vienu šviesolaidžiu, teikdamas stabilų realaus laiko vaizdą iki 20 km. Kompaktiškas dizainas ir „įjunk ir naudok“ veikimas supaprastina montavimą, o rinkinį galima integruoti į PLANET medijos keitiklių važiuokles centralizuotam maitinimui ir valdymui. Integruoti šviesos diodų indikatoriai, rodantys ryšį ir maitinimą, padeda greitai patikrinti būseną, o gaminys atitinka FCC ir CE sertifikatus.

Tinka

• Ilgo nuotolio vaizdo stebėjimo sistemų ir apsaugos kamerų ryšiams
• Eismo stebėsenai ir išmaniosioms transporto sistemoms (ITS)
• Nuotoliniam saugumo stebėjimui gyvenamosiose ar komercinėse teritorijose
• Automatizavimui ir pramoniniam valdymui su RS485 įrenginių duomenų grąžinimu

Pagrindinės specifikacijos

• Modelis: VF-101G-KIT (VF-101G-T siųstuvas + VF-101G-R imtuvas)
• Palaikomi signalai: AHD / CVI / TVI / CVBS analoginis vaizdas ir atvirkštiniai RS485 asinchroniniai duomenys
• Maksimalus perdavimo atstumas: 20 000 m (20 km) vienmodiu šviesolaidžiu
• Šviesolaidinė jungtis: ST
• Energijos suvartojimas: iki 4,8 W
• Įėjimo srovė: 2 A
• Gaminio spalva: juoda
• Svoris: 0,2 kg
• Sertifikatai: FCC, CE

Kaip naudoti

Sumontuokite siųstuvą šalia analoginės kameros ir prijunkite kameros vaizdo išvestį prie VF-101G-T vaizdo įvesties. Prijunkite atvirkštines RS485 duomenų linijas, jei reikia dvikrypčio valdymo. Užbaikite šviesolaidį ST jungtimis ir sujunkite siųstuvą su imtuvu vienmodžiu šviesolaidžiu iki 20 km ilgio. Pastatykite VF-101G-R šalia įrašymo įrenginio ar monitoriaus ir prijunkite jo vaizdo išvestį prie DVR arba ekrano. Maitinkite kiekvieną įrenginį suderinamu nuolatinės srovės šaltiniu arba įstatykite juos į PLANET medijos keitiklių važiuoklę (MC-700, MC-1500, MC-1500R), kad gautų centralizuotą maitinimą.

Rekomendacijos

Norint optimalaus veikimo, naudokite vienmodį šviesolaidį su tinkamomis ST galūnėmis ir sertifikuotą šviesolaidinę jungtį, patikrintą dėl slopinimo. Diegiant kelis keitiklius, apsvarstykite galimybę naudoti suderinamą PLANET važiuoklę konsoliduotam maitinimui ir lengvesnei priežiūrai; patikrinkite RS485 laidus ir įžeminimą, kad sumažintumėte trukdžius.
