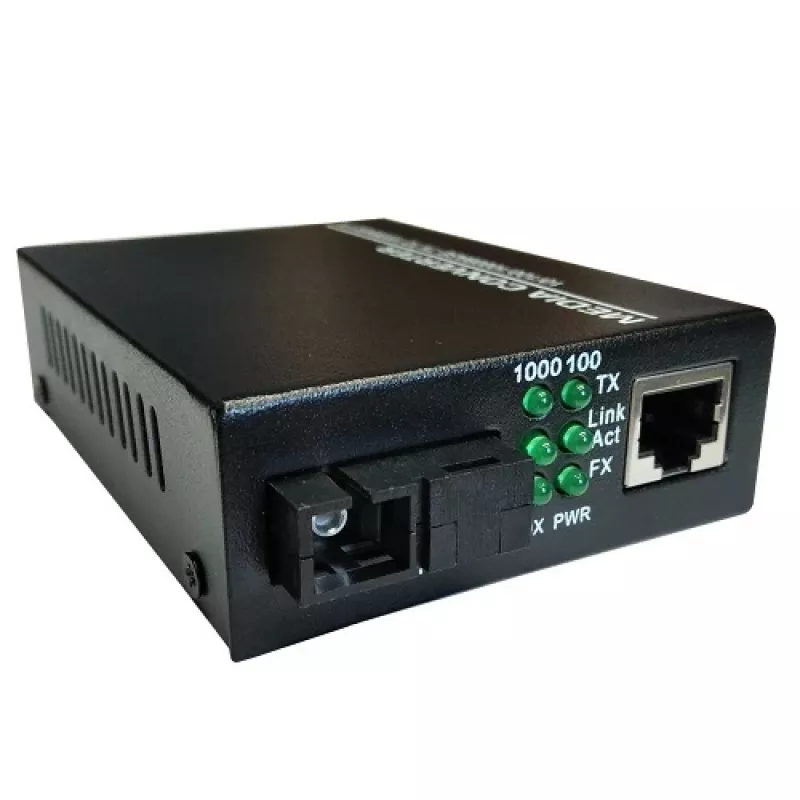

Tinklo medijos keitiklis PLANET MC1310SC 10/100/1000M TX 1310 nm SC

PLANET MC1310SC yra tinklo medijos keitiklis, konvertuojantis tarp varinio 10/100/1000 Mbps eterneto ir vienmodės skaidulos, naudodamas 1310 nm TX SC prievadą. Jis leidžia sukurti skaidulinius aukštyninius ryšius komutatoriams ar maršrutizatoriams, praplečia tinklo pasiekiamumą tiesioginėms jungtims ir magistralinėms linijoms bei užtikrina elektromagnetinę izoliaciją ten, kur jos reikia.

Privalumai

Medijos keitiklis atitinka IEEE 802.3/802.3u standartus ir palaiko automatinį MDI/MDI-X aptikimą, atgalinį slėgį ir IEEE 802.3x srauto valdymą pusiau ir visiškam dvipusiam veikimui. Jame yra iki 2 Mbit buferinės atminties luste ir didelio našumo atminties pralaidumas 1,4 Gbps. Įrenginys atitinka FCC B klasės ir CE saugos standartus ir siūlo lanksčias maitinimo parinktis (išorinį 5 VDC 1 A, arba plataus diapazono integruotą kintamosios srovės įvestį / 48 VDC, jei taikoma).

Tinka

• Eterneto tinklų praplėtimui vienmodės skaidulos linijomis
• Komutatorių ar maršrutizatorių prijungimui prie skaidulinių aukštyninių ryšių
• Tiesioginėms magistralinėms linijoms, reikalaujančioms elektromagnetinės izoliacijos

Pagrindinės specifikacijos

• Standartai: IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX/FX
• Duomenų perdavimo sparta: 10/100/1000 Mbps variniu kabeliu
• Skaidula: vienmodė, TX 1310 nm, SC jungtis
• Varinė jungtis: viena UTP RJ-45 jungtis (Cat5 UTP kabelis)
• Buferinė atmintis: iki 2 Mbit luste; atminties pralaidumas 1,4 Gbps
• Veikimo režimas: visiškas dvipusis ir pusiau dvipusis su srauto valdymu (atgalinis slėgis / IEEE 802.3x)
• Maitinimas: išorinis 5 V DC 1 A arba integruotas 110–265 V AC / 48 V DC, priklausomai nuo modelio
• Darbinė temperatūra: 0 °C iki 60 °C; santykinė drėgmė: 5 %–90 %
• Palaikomi skaidulos šerdies skersmenys: 8,3/125, 8,7/125, 9/125 arba 10/125 µm
• Matmenys (su išoriniu maitinimo šaltiniu): 26 mm × 70 mm × 95 mm

Kaip naudoti

Įdiekite MC1310SC šalia varinio įrenginio (komutatoriaus ar maršrutizatoriaus) ir prijunkite RJ-45 prievadą prie eterneto prievado naudodami Cat5 UTP kabelį. Prijunkite vienmodės skaidulos kabelį su SC jungtimi prie 1310 nm TX prievado skaiduliniam aukštyniniam ryšiui. Pasirinkite arba prijunkite tinkamą maitinimo šaltinį (išorinį 5 V DC adapterį arba integruotą AC/48 VDC įvestį, priklausomai nuo įrenginio) ir įjunkite įrenginį. Keitiklis automatiškai aptiks MDI/MDI-X ir suderins dvipusį režimą bei srauto valdymą su prijungtais įrenginiais.

Rekomendacijos

Naudokite vienmodę skaidulą su nurodytais šerdies skersmenimis ir kokybiškomis jungtimis; prieš montuodami patikrinkite skaidulos poliškumą ir švarą. Įrenkite keitiklį vietoje, kurios temperatūra ir drėgmė yra nurodytose ribose, ir įsitikinkite, kad naudojamas tinkamas maitinimo variantas pagal modelio tipą.
