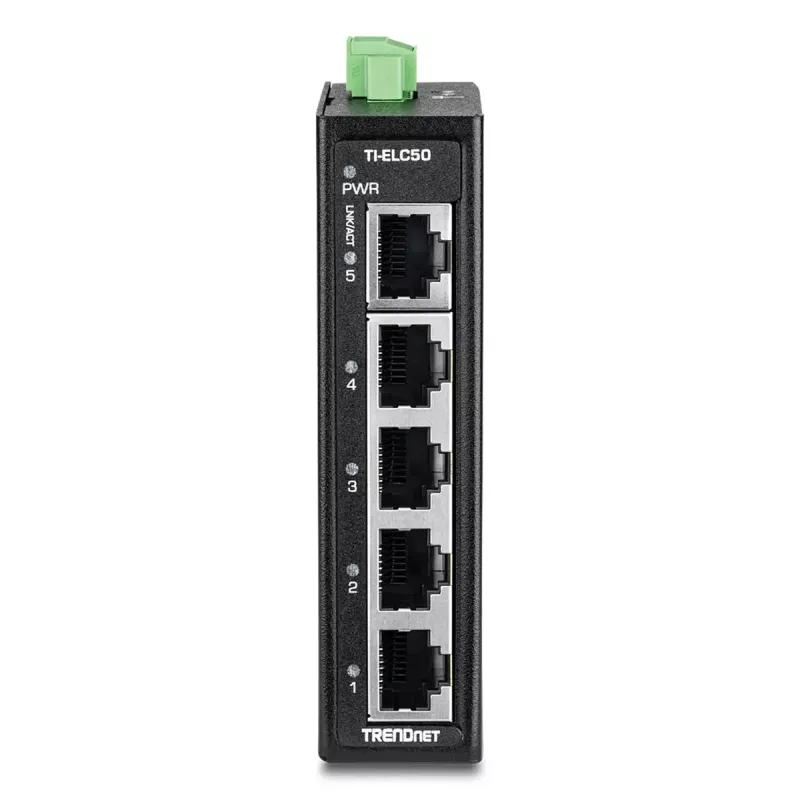

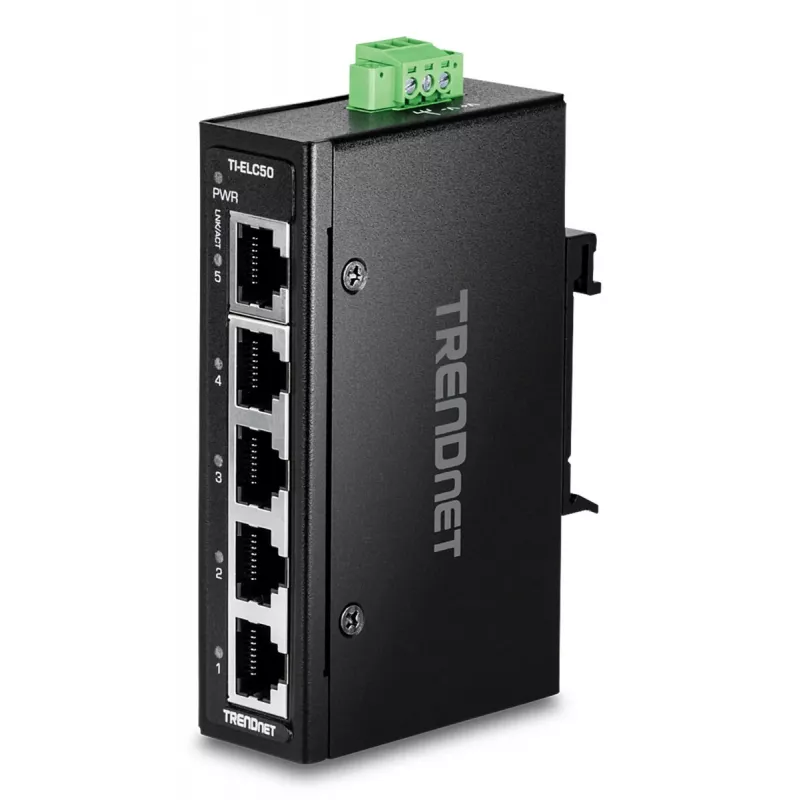

Tinklo jungiklis TRENDnet TI-ELC50 Nevaldomas 5 prievadų Fast Ethernet (10/100), 9,6–60 V, montavimas ant sienos/DIN bėgio

TRENDnet TI-ELC50 yra nevaldomas 5 prievadų Fast Ethernet jungiklis, skirtas pramoninėms ir mažoms tinklo aplinkoms. Jis turi penkis RJ-45 10/100 prievadus, palaikančius pilno duplekso veikimą, 1 Gbit/s perjungimo talpą ir 1 000 įrašų MAC adresų lentelę. Kompaktiškame, juodame metaliniame korpuse su IP30 kietėjimu, jungiklis priima 9,6–60 V nuolatinės srovės įvestį ir gali būti montuojamas ant sienos arba DIN bėgio, kad būtų lanksčiai išdėstytas valdymo spintose ar kompaktiškose instaliacijose.

Privalumai

Šis kompaktiškas pramoninis jungiklis sujungia pagrindinį, patikimą Ethernet ryšį su tvirtu metaliniu korpusu, pritaikytu pramoniniam naudojimui. Jis veikia plačiame temperatūrų diapazone ir atlaiko pramoninėms vietoms būdingą vibraciją bei smūgius. Nevaldomas dizainas nereikalauja konfigūracijos, supaprastindamas diegimą, o kelios montavimo galimybės ir penki variniai Ethernet prievadai leidžia stabiliai prijungti mašinas, jutiklius ar mažus biuro įrenginius.

Tinka

• Mažiems pramoniniams tinklams ir mašinų valdymo spintoms
• Kompaktiškoms instaliacijoms, kuriose reikalingas montavimas ant DIN bėgio ar sienos
• Kraštinių įrenginių, tokių kaip jutikliai, PLC ir IP kameros, prijungimui (Fast Ethernet jungtys)
• Laikinam tinklo išplėtimui ar įrenginių agregavimui lauko vietose

Pagrindinės specifikacijos

• Ethernet prievadai: 5 x Fast Ethernet (10/100) RJ-45, pilno duplekso palaikymas
• Perjungimo talpa: 1 Gbit/s
• MAC adresų lentelė: 1 000 įrašų

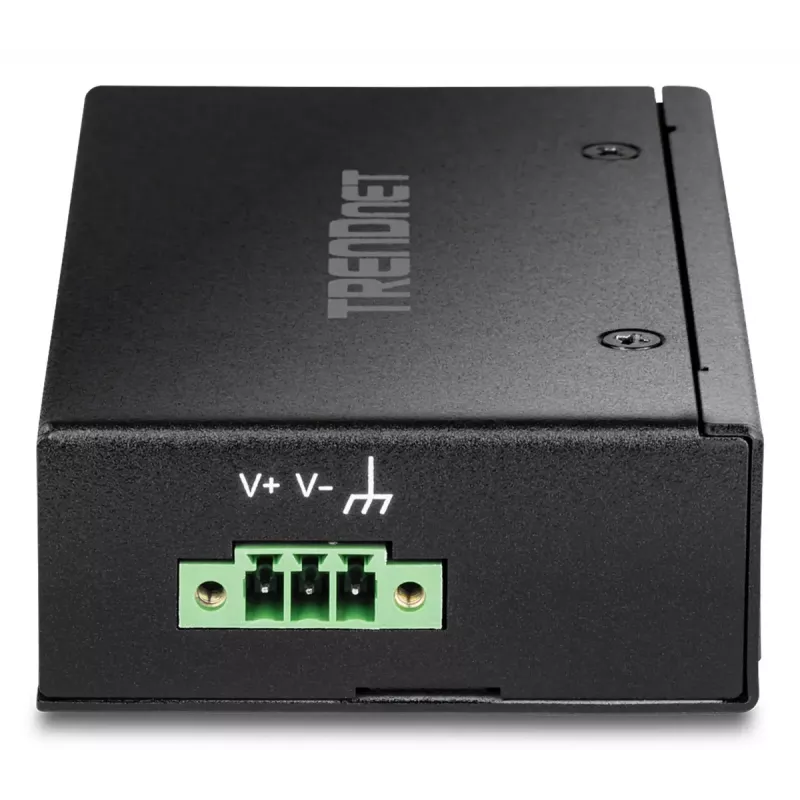

• Maitinimo įvestis: DC 9,6–60 V
• Darbinės temperatūros diapazonas: nuo -40° iki 75° C
• Korpusas: metalinis, IP30 kietėjimas

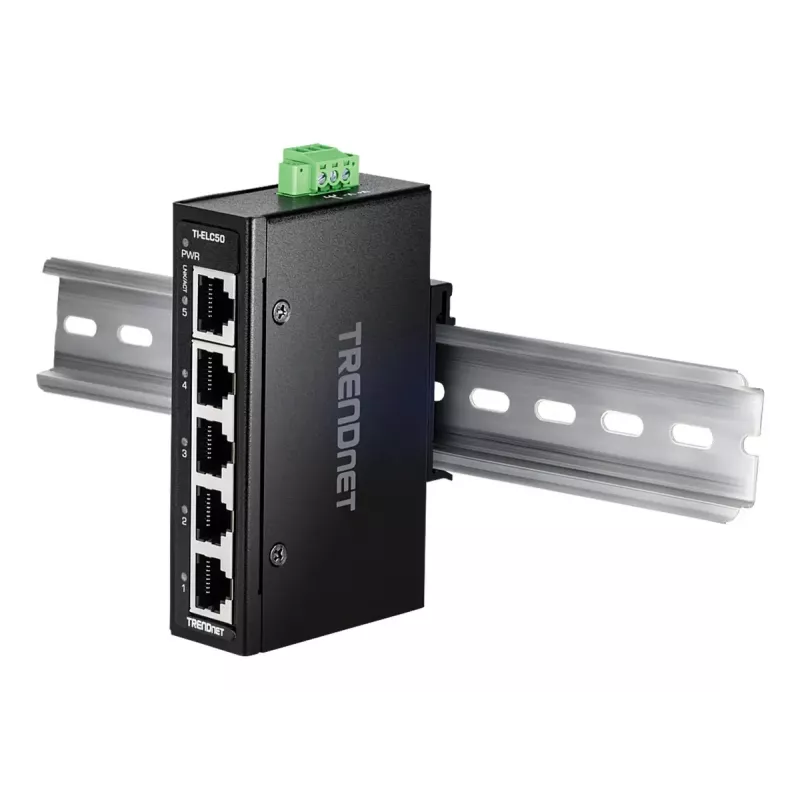

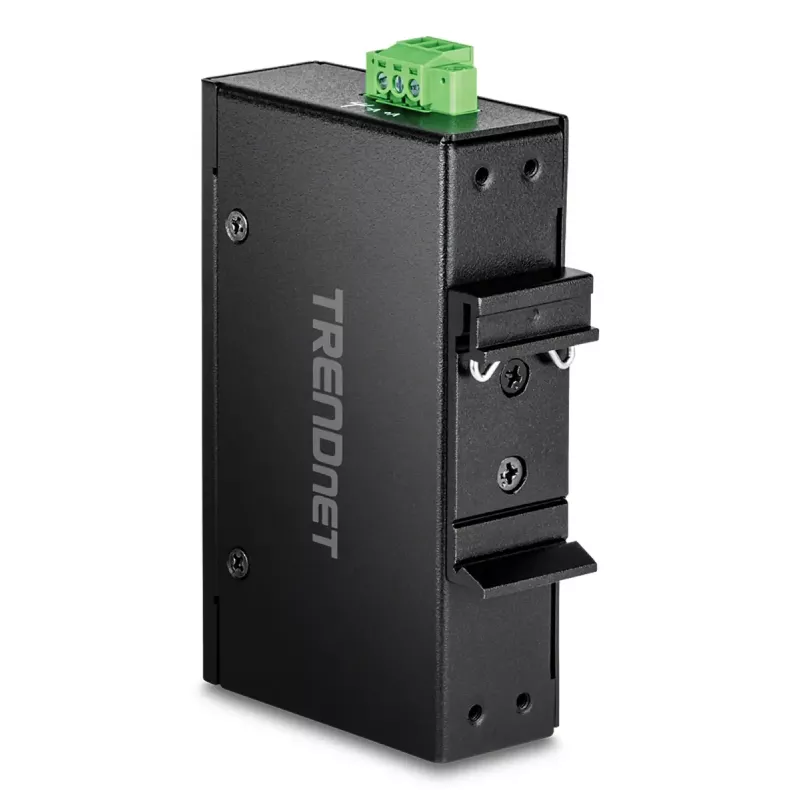

• Montavimas: ant sienos ir ant DIN bėgio
• Spalva ir svoris: juoda, 0,214 kg

Kaip naudoti

Įdiekite TI-ELC50 ant DIN bėgio arba pritvirtinkite prie sienos naudodami pateiktus laikiklius vietoje, atitinkančioje įrenginio darbinės temperatūros ir aplinkos reikalavimus. Prijunkite maitinimą iš suderinamo nuolatinės srovės šaltinio, esančio 9,6–60 V diapazone (maitinimo šaltinis parduodamas atskirai). Naudokite standartinius Ethernet kabelius, kad prijungtumėte įrenginius prie RJ-45 prievadų. Kadangi tai nevaldomas jungiklis, konfigūracija nereikalinga; prijungti įrenginiai automatiškai derasi dėl ryšio greičio ir duplekso pagal IEEE 802.3/802.3u/802.3x standartus.

Rekomendacijos

Naudokite trumpus, ekranuotus arba neekranuotus vytos poros kabelius, atitinkančius atitinkamą kategoriją 10/100 Mbps ryšiams, ir pritvirtinkite įrenginį, kad išvengtumėte per didelės vibracijos. Pasirinkite nuolatinės srovės maitinimo šaltinį, atitinkantį prijungtų įrenginių įtampos diapazoną ir srovės poreikius; jei instaliacija yra reguliuojamoje aplinkoje, patikrinkite, ar laikomasi vietos įžeminimo ir apsaugos nuo viršįtampių praktikų.
