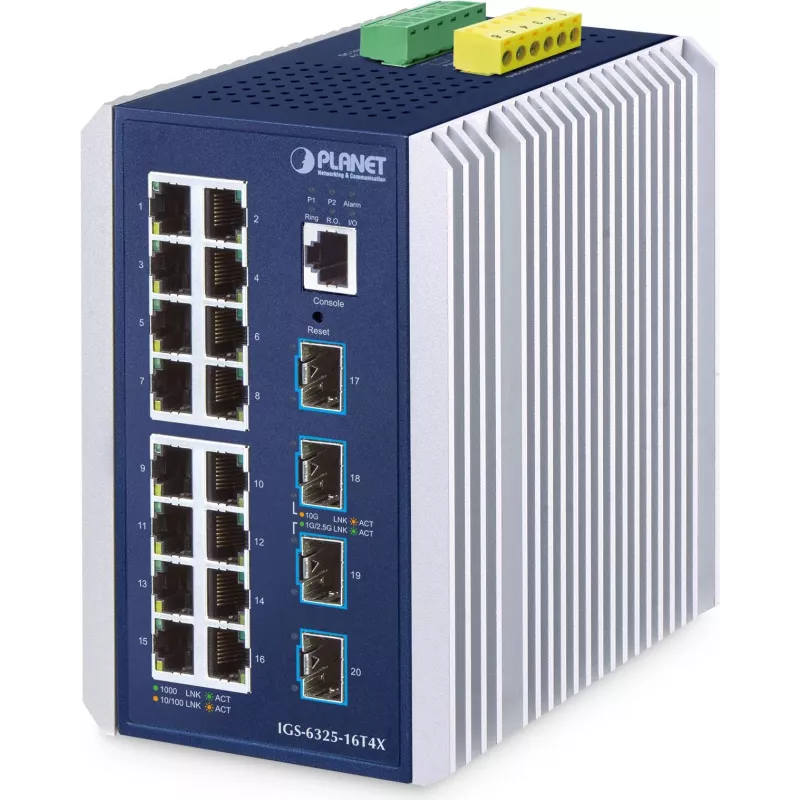

Valdomas komutatorius PLANET IP30 pramoninis L3 16 prievadų Gigabit Ethernet

PLANET IGS-6325-16T4X yra pramoninis 3 lygio valdomas komutatorius su 16 10/100/1000BASE-T RJ45 prievadų ir 4 10GBASE-SR/LR SFP+ prievadais, užtikrinantis iki 112 Gbps komutavimo pajėgumą. Įtaisytas IP30 metaliniame korpuse, suderinamame su DIN bėgeliu, komutatorius palaiko perteklinius nuolatinės srovės 9–48 V ir kintamosios srovės 24 V įėjimus ir veikia temperatūroje nuo -40 iki 75 °C. Jis suteikia 10Gbps aukštutinius kanalus, trijų greičių SFP/SFP+ suderinamumą, SFP-DDM diagnostiką ir pažangias 2/3 lygio funkcijas pramoniniam Ethernet diegimui.

Privalumai

IGS-6325-16T4X sujungia didelio tankio Gigabit varinius prievadus su keliais 10Gb šviesolaidiniais aukštutiniais kanalais, užtikrinant keičiamą pralaidumą ir neblokuojamą laidinio greičio perdavimą. Jo grūdintas IP30 aliuminio korpusas, platus veikimo temperatūros diapazonas ir pertekliniai maitinimo įėjimai užtikrina nuolatinį darbą atšiauriose aplinkose. Integruotas kibernetinis saugumas (SSHv2, TLS 1.2), Modbus TCP palaikymas, IEEE 1588 laiko sinchronizavimas ir išsamūs 2–4 lygio ACL užtikrina saugų, valdomą ryšį pramoninėms ir operatoriaus programoms.

Tinka (užduotims / naudojimo atvejams)

• Pramoniniams automatikos tinklams ir gamyklos grindų ryšiui
• Krašto agregavimui duomenų centrams, miesteliams ir telekomunikacijų tinklams
• IP stebėjimui, VoIP ir belaidžių paslaugų teikimui
• SCADA ir HMI integravimui per Modbus TCP
• Aplinkoms, kurioms reikia grūdinto, temperatūrai atsparaus komutavimo

Pagrindinės specifikacijos

• Prievadai: 16 × 10/100/1000BASE-T RJ45, 4 × 10G SFP+ (palaiko 10G/2.5G/1G siųstuvus-imtuvus)
• Komutavimo pajėgumas: 112 Gbps (laidinio greičio)
• Maitinimo įėjimas: dvigubas nuolatinės srovės 9–48 V ir kintamosios srovės 24 V (perteklinis)
• Veikimo temperatūra: -40 iki 75 °C
• Formos faktorius: IP30 metalinis (suderinamas su DIN bėgeliu)
• Valdymas: konsolė, žiniatinklis, SNMPv3; 3 lygio IPv4/IPv6 maršrutizavimas, OSPFv2
• Saugumas: SSHv2, TLS 1.2, ACL, 802.1X, DHCP sekimas, IP šaltinio apsauga, DAI
• Standartai: IEEE 802.1Q, 802.1p, 802.3ad, 802.3ae, IEEE 1588 palaikymas

Kaip naudoti

Įdiekite komutatorių ant DIN bėgelio arba tinkamoje pramoninėje korpuse ir prijunkite perteklinius maitinimo šaltinius (nuolatinės ir (arba) kintamosios srovės). Užpildykite SFP+ lizdus tinkamais siųstuvais-imtuvais (10G, 2.5G ar 1G) pagal reikiamą atstumą ir greitį. Pradinei konfigūracijai naudokite žiniatinklio GUI, konsolę arba SNMPv3: nustatykite VLAN, 3 lygio maršrutizavimą (IPv4/IPv6), saugumo politikas (ACL, 802.1X) ir žiedo/ERPS nustatymus greitam atkūrimui. Įjunkite Modbus TCP, jei reikia integravimo su SCADA/HMI sistemomis, ir stebėkite SFP būseną su DDM optinei diagnostikai.

Rekomendacijos

Kad patikimai veiktų ilgą laiką, IGS-6325-16T4X diekite su pertekliniais maitinimo šaltiniais, naudokite temperatūrai pritaikytus siųstuvus-imtuvus ir įjunkite žiedo apsaugą (G.8032 ERPS) kritinėse topologijose. Reguliariai stebėkite SFP-DDM parametrus ir aliarmo įėjimus, kad anksti aptiktumėte gedimus, ir naudokite SNMPv3 arba UNI-NMS/CloudViewerPro centralizuotam nuotoliniam valdymui.
