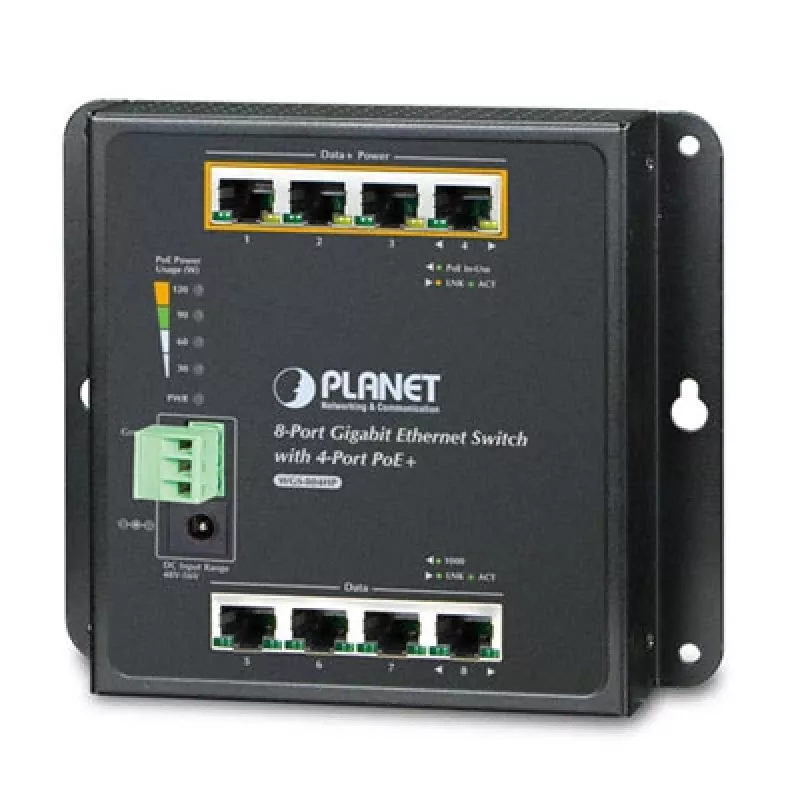

Nevaldomas komutatorius PLANET WGS-804HP

• Atitinka IEEE 802.3at didelės galios maitinimo per Ethernetą galinio įrenginio PSE standartą
• Atgal suderinamas su IEEE 802.3af maitinimo per Ethernetą galinio įrenginio PSE standartu
• Iki 4 prievadų, skirtų IEEE 802.3af / 802.3at įrenginiams maitinti
• Palaiko iki 30,8 vatų PoE galią kiekvienam PoE prievadui
• Automatiškai aptinka maitinamą įrenginį
• Grandinės apsauga apsaugo nuo galios trukdžių tarp prievadų
• Nuotolinis maitinimo tiekimas iki 100 metrų
• Aukštos kokybės „Store and Forward“ architektūra; sutrumpintų / CRC kadrų filtravimas pašalina klaidingus paketus ir optimizuoja tinklo pralaidumą
• IEEE 802.3x srauto valdymas pilno dvipusio režimo veikimui ir priešslėgis pusiau dvipusio režimo veikimui
• 9K „Jumbo“ kadrų palaikymas 1000 Mbps dvipusio režimo greičiu
• Automatinis adresų mokymasis ir adresų sendinimas
• Kompaktiškas dydis, tvirtinamas ant sienos, magnetinis tvirtinimas ant sienos ir DIN bėgelio dizainas
• IP30 metalinis korpusas
• Palaiko nuo -10 iki 60 laipsnių Celsijaus darbinę temperatūrą
• Palaiko EFT 6000 V DC apsaugą maitinimo linijai
• Palaiko ESD 6000 V DC Etherneto apsaugą
• LED indikatoriai realiam PoE naudojimui rodyti
• 48 V–56 V DC įvesties diapazonas paleidimui su poliškumo keitimo apsaugos funkcija

Techniniai duomenys:

• Tinklo jungtis: 8 prievadų RJ45, skirtų 10/100/1000BASE-T
• PoE įpurškimo prievadai: 4 prievadai su 802.3af / 802.3at PoE įpurškimo funkcija (1–4 prievadai)
• Komutavimo architektūra: „Store and forward“
• MAC adresų lentelė: 8K MAC adresų lentelė su automatine mokymosi funkcija
• Duomenų buferis: 1 Mbit
• Komutavimo matrica: 16 Gbps / neblokuojanti
• Komutavimo pralaidumas: 11,9 Mpps, esant 64 baitų paketams
• „Jumbo“ kadrai: 9 KB
• Srauto valdymas: IEEE 802.3x pauzės kadras pilnam dvipusiam režimui
• Priešslėgis pusiau dvipusiam režimui
• LED indikatoriai:
- Maitinimo LED: maitinimas (žalias)
- PoE galios naudojimo LED: 30 W, 60 W, 90 W, 120 W (žalias)
- PoE prievadai (1–4 prievadai): PoE naudojamas (oranžinis), LNK/ACT (žalias)
- 10/100/1000BASE-TX prievadai (5–8 prievadai): 1000 (žalias), LNK/ACT (žalias)
• Jungtis: Nuimamas 3 kontaktų gnybtų blokas maitinimo įvedimui – 1/2 kontaktai DC maitinimui, 3 kontaktas įžeminimui; DC maitinimo lizdas su 2,0 mm centriniu kaiščiu
• Maitinimo reikalavimai: 48–56 V DC, 3 A (maks.)
• Energijos suvartojimas: 140 vatų / 478 BTU
• ESD apsauga: 6 KV DC
• EFT apsauga: 6 KV DC
• Korpusas: IP30 metalinis
• Matmenys (P x G x A): 148 x 134 x 25 mm
• Svoris: 510 g
• Montavimas: tvirtinimas ant sienos, magnetinis tvirtinimas ant sienos ir DIN bėgelio komplektas

Kaip naudoti

Pritvirtinkite WGS-804HP ant sienos arba įdėkite į tinkamą korpusą, prijunkite pagrindinius ir klientų įrenginius prie RJ-45 prievadų, o PoE maitinamus įrenginius – prie PoE palaikančių prievadų. Komutatorius veikia kaip nevaldomas įrenginys, todėl konfigūruoti nereikia; jis automatiškai derina ryšio greitį ir dvipusį režimą bei tiekia PoE suderinamiems maitinamiems įrenginiams neviršydamas turimo biudžeto.

Rekomendacijos

Įrenkite komutatorių gerai vėdinamoje vietoje, laikantis nurodyto temperatūrų diapazono. Įsitikinkite, kad prijungtų PoE įrenginių bendras galios poreikis neviršija 120 W biudžeto, ir naudokite kokybiškus Cat5e ar aukštesnės kategorijos kabelius patikimam Gigabit ir PoE veikimui.
