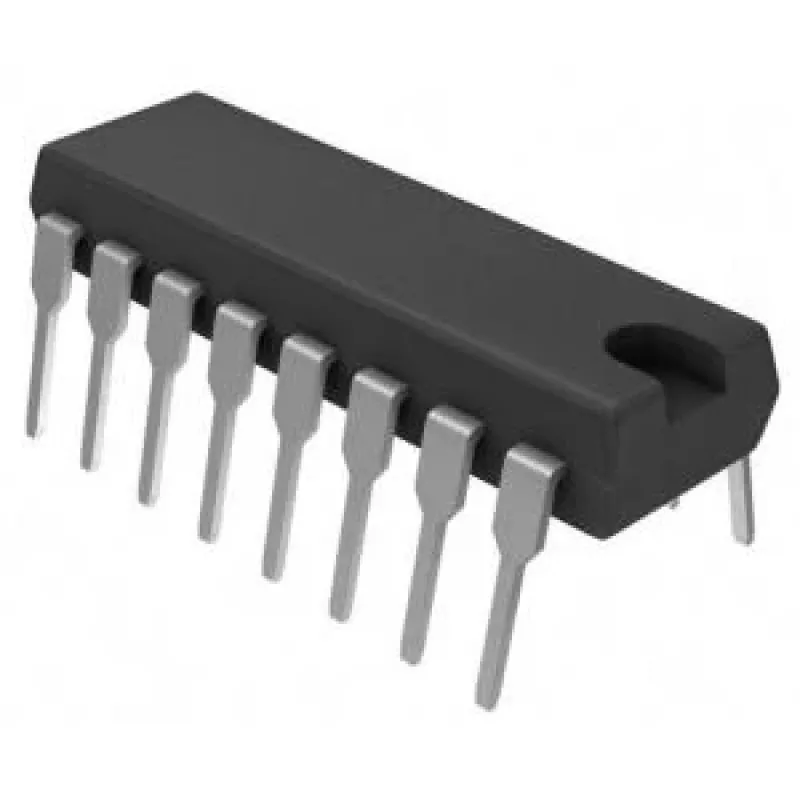

Tikslusis įtampos į srovę keitiklio integrinis grandynas „Texas Instruments XTR110KP PDIP-16“

„Texas Instruments XTR110KP“ yra tikslusis įtampos į srovę keitiklio integrinis grandynas PDIP-16 korpuse, skirtas pramoniniam signalų perdavimui. Jis paverčia išmatuotą arba valdymo įtampą į proporcingą srovę, tinkamą 4–20 mA srovės kilpoms ir nuotolinių jutiklių sąsajoms. Prietaisas užtikrina stabilų srovės tiekimą ir yra skirtas naudoti procesų valdyme, prietaisų kūrime ir tolimojo analoginio signalizavimo sistemose, kur reikalingas tikslus srovės išėjimas ir mažas dreifas.

Privalumai

„XTR110KP“ pasižymi tiksliu įtampos į srovę keitimu su mažu temperatūriniu dreifu ir aukšta išėjimo atitiktimi, todėl užtikrina patikimą veikimą įvairiomis pramoninėmis sąlygomis. Integruota konstrukcija sumažina išorinių komponentų skaičių ir supaprastina kilpos laidų sujungimą 4–20 mA sistemose. PDIP-16 korpusas leidžia lengvai valdyti ir patogiai montuoti per kiaurymes prototipų kūrimui ir senesnių plokščių projektams. Keitiklis palaiko stabilų srovės tiekimą jutikliams ir siųstuvams, gerindamas signalo vientisumą ilguose kabeliuose.

Tinka

• 4–20 mA pramoninėms srovės kilpų siųstuvams
• Procesų valdymo ir automatikos signalų kondicionavimui
• Nuotolinių jutiklių sąsajoms ir tolimajam analoginiam signalizavimui
• Prietaisams, kuriems reikalingi mažo dreifo srovės išėjimai

Pagrindinės specifikacijos

• Funkcija: įtampos į srovę keitimas (įtampos įėjimas į proporcingą srovės išėjimą)
• Išėjimo diapazonas: suprojektuotas standartiniam 4–20 mA kilpos veikimui
• Korpuso tipas: PDIP-16 kiauryminio montavimo korpusas, skirtas lengvam prototipų kūrimui ir montavimui
• Veikimo charakteristikos: tikslus keitimas su mažu temperatūriniu dreifu ir stabiliu srovės tiekimu
• Maitinimas ir atitiktis: palaiko pramonines kilpos maitinimo įtampas ir užtikrina pakankamą išėjimo atitiktį ilgiems kabeliams (tikslias įtampos ribas žr. gamintojo duomenų lape)

Kaip naudoti

Integruokite keitiklį į 4–20 mA kilpą, prijungdami įėjimo įtampos šaltinį arba jutiklio išėjimą prie įtampos įėjimo kontaktų, o srovės išėjimą nukreipdami į kilpos laidus. Laikykitės standartinių spausdintinės plokštės išdėstymo ir įžeminimo praktikų, kad sumažintumėte triukšmą ir užtikrintumėte matavimo tikslumą. Naudokite PDIP-16 pėdsaką kiauryminiam montavimui arba lizdui prototipų kūrimo metu. Dėl rekomenduojamų išorinių komponentų, įėjimo skalės nustatymo ir išsamių prijungimo schemų, kad pasiektumėte numatytą įėjimo ir srovės perdavimo santykį bei atliktumėte reikiamą kalibravimą, žiūrėkite prietaiso duomenų lapą.
