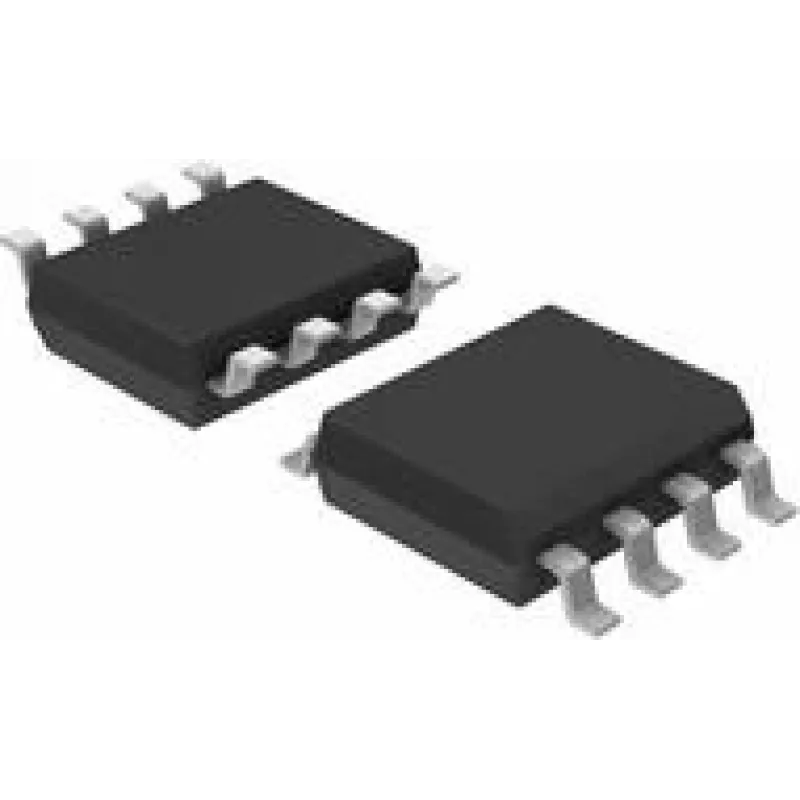

CAN siųstuvas-imtuvas Texas Instruments SN65HVD234DR, 1 Tx/1 Rx, SOIC-8 korpusas

Texas Instruments SN65HVD234 yra CAN magistralės siųstuvas-imtuvas SOIC-8 korpuse, turintis vieną perdavimo ir vieną priėmimo kanalą. Jis įgyvendina fizinio lygmens sąsają tarp CAN valdiklio ir magistralės, palaikydamas standartinį CAN signalų perdavimą dvikrypčiam duomenų perdavimui. Įrenginys sukurtas patikimam ryšiui sistemose, naudojančiose valdiklių tinklo protokolus, ir tinka tokioms aplinkoms kaip automobilių tinklai, pramoninės valdymo sistemos ir įterptosios platformos, kurioms reikalingas kompaktiškas SOIC-8 formos faktorius.

Privalumai

Siųstuvas-imtuvas pasižymi kompaktišku SOIC-8 korpusu ir 1 Tx / 1 Rx kanalų konfigūracija, kuri supaprastina plokštės išdėstymą ir integravimą su mikrovaldikliais bei CAN valdikliais. Jis užtikrina elektrinę sąsają, būtiną diferenciniam CAN signalų perdavimui, ir yra sukurtas veikti pagal įprastus CAN tinklo įtampos ir laiko reikalavimus. Komponento suderinamumas su standartinėmis CAN fizinio lygmens specifikacijomis užtikrina nuspėjamą veikimą, kai naudojamas su atitinkančiais valdikliais ir magistralės topologijomis.

Tinka

• Automobilių kėbulo ir kėbulo valdymo tinklams
• Pramoninei automatizacijai ir mašinų valdymui
• Įterptosioms sistemoms ir mikrovaldiklių pagrindu veikiantiems CAN mazgams
• Prototipų kūrimui ir mažos apimties CAN įrenginių gamybai

Pagrindinės specifikacijos

• Sąsaja: valdiklių tinklo (CAN) fizinio lygmens siųstuvas-imtuvas
• Kanalai: 1 perdavimo (Tx) ir 1 priėmimo (Rx)
• Korpusas: SOIC-8 paviršinio montavimo korpusas
• Signalo tipas: diferencinis CAN magistralės signalų perdavimas (CAN_H / CAN_L)
• Duomenų perdavimo sparta: tinka standartinei CAN duomenų perdavimo spartai (priklauso nuo tinklo konstrukcijos ir magistralės ilgio)
• Veikimo aplinka: skirta automobilių ir pramoninėms reikmėms, kurioms reikalingas patikimas magistralės ryšys

Kaip naudoti

Įdėkite SOIC-8 siųstuvą-imtuvą ant spausdintinės plokštės pagal rekomenduojamą CAN siųstuvų-imtuvų išdėstymo praktiką, išlaikydami CAN_H ir CAN_L takelius suporuotus ir išvedžiodami baigiamuosius rezistorius magistralės galuose. Prijunkite Tx įvestį prie CAN valdiklio perdavimo kontakto, o Rx išvestį – prie valdiklio priėmimo kontakto, vadovaudamiesi valdiklio gamintojo sąsajos nurodymais. Užtikrinkite tinkamą maitinimo įtampą ir įžeminimo jungtis bei įdėkite visus rekomenduojamus apeinamuosius kondensatorius arti įrenginio maitinimo kontaktų. Integruodami į esamą CAN tinklą, užtikrinkite tinkamą magistralės baigimą ir bendrojo signalo aspektus.

Rekomendacijos

Laikykitės automobilių arba pramoninių išdėstymo taisyklių signalų vientisumui užtikrinti: dėkite baigiamuosius rezistorius arti magistralės galų, išlaikykite diferencinių takelių ilgius suderintus ir įdėkite ESD apsaugą bei atsiejamuosius kondensatorius, kaip rekomenduojama. Sistemos testavimo metu patikrinkite tinklo veikimą esant numatytai duomenų perdavimo spartai ir magistralės ilgiui.
