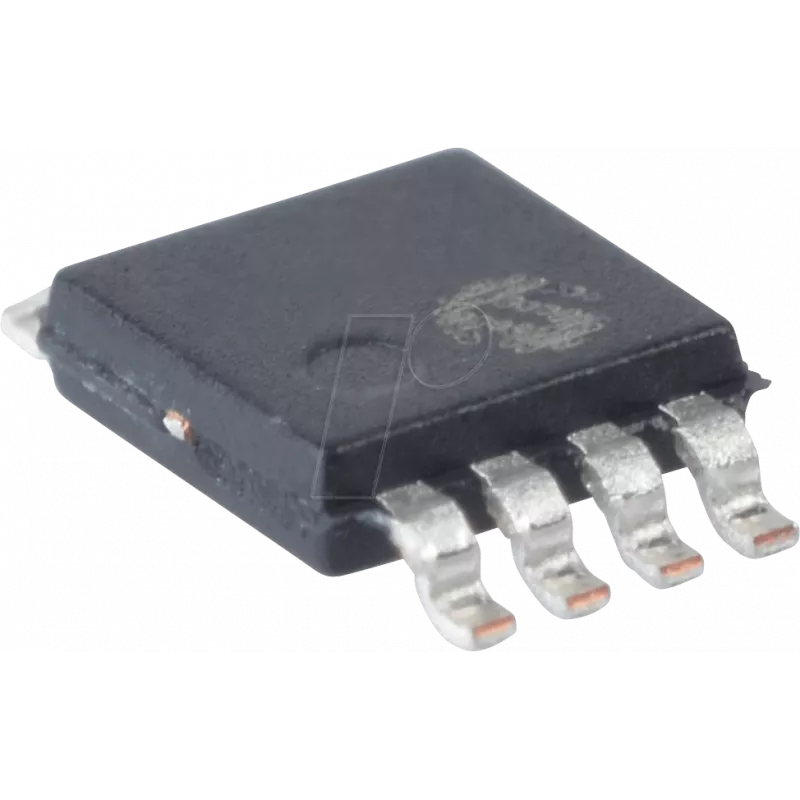

Texas Instruments INA118U — Tikslusis instrumentinis operacinis stiprintuvas SOIC-8 korpuse

Texas Instruments INA118U yra instrumentinis operacinis stiprintuvas, tiekiamas SOIC-8 paviršinio montavimo korpuse, sukurtas tiksliam diferencinių signalų stiprinimui. Prietaisas skirtas tikslaus jutiklių signalų formavimo ir duomenų surinkimo priekiniams įvesties moduliams, kai reikalingas stabilus stiprinimo koeficientas ir didelis bendro režimo signalų slopinimas. Dėl savo korpuso ir funkcijų jis tinkamas integruoti į kompaktiškas spausdintas plokštes, naudojamas medicinos prietaisuose, pramoninėse matavimo sistemose ir kitose srityse, kuriose reikalingas silpnų signalų stiprinimas.

Pranašumai

INA118U užtikrina didelį bendro režimo signalų slopinimą ir stabilų stiprinimo koeficientą silpniems diferenciniams signalams, sumažindamas matavimo paklaidą aplinkoje su kintančiomis bendro režimo įtampomis. SOIC-8 paviršinio montavimo korpusas leidžia nesudėtingai montuoti spausdintas plokštes ir užtikrina erdviškai efektyvius projektinius sprendimus. Būdamas specializuotu instrumentiniu stiprintuvu, jis supaprastina priekinę grandinės dalį, sujungdamas diferencinio įvesties signalo priėmimą ir stiprinimo koeficiento nustatymą į vieną komponentą.

Tinkama naudoti

• Jutiklių signalų formavimui (tenzometriniams jutikliams, termoporoms, tilteliniams jutikliams)
• Duomenų surinkimo priekiniams moduliams ir tikslioms matavimo grandinėms
• Medicinos prietaisams ir pacientų stebėjimo priekinėms pakopoms
• Pramoninėms matavimo sistemoms ir proceso valdymo sąsajoms

Pagrindiniai techniniai duomenys

• Instrumentinio stiprintuvo topologija su diferenciniais įėjimais
• SOIC-8 paviršinio montavimo korpusas, skirtas spausdintų plokščių montavimui
• Sukurtas tiksliam silpnų signalų stiprinimui su stabiliu stiprinimo koeficientu
• Didelis bendro režimo signalų slopinimas, mažinantis bendro režimo įtampos keliamus trikdžius

Naudojimo instrukcija

Įdėkite INA118U ant spausdintos plokštės pagal SOIC-8 korpuso išvadų išdėstymą ir laikykitės rekomenduojamų analoginių priekinių modulių projektavimo taisyklių, įskaitant trumpus įvesties signalų takelius ir tinkamą maitinimo šynų atsiejimą. Nustatykite stiprinimo koeficientą naudodami išorinį rezistorių, kaip nurodyta prietaiso dokumentacijoje, kad gautumėte reikiamą diferencinio įėjimo signalo stiprinimą. Prijunkite diferencinių signalų šaltinius prie stiprintuvo įėjimų, o sustiprintą išėjimo signalą nukreipkite į tolesnius ADC arba apdorojimo modulius. Laikykitės gamintojo nurodytų maitinimo įtampos ir įvesties bendro režimo diapazonų, kad užtikrintumėte tinkamą veikimą.

Rekomendacijos

Norint pasiekti optimalų veikimą, naudokite tinkamą maitinimo atsiejimą šalia prietaiso, išlaikykite simetrišką diferencinių įėjimų signalų takų vedžiojimą ir laikykitės gamintojo taikomųjų rekomendacijų dėl įžeminimo ir projektavimo, kad išlaikytumėte aukštą bendro režimo signalų slopinimą ir matavimo tikslumą.
