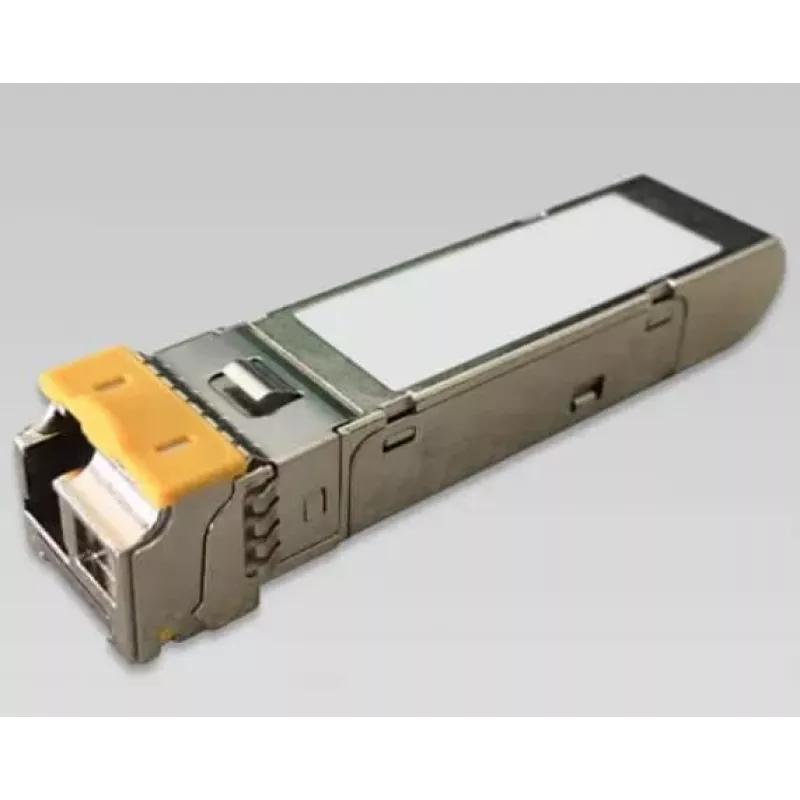

Šviesolaidinis siųstuvo-imtuvo modulis PLANET MGB-TSB

PLANET MGB-TSB yra mažos formos kištukinis (SFP) mini-GBIC šviesolaidinis siųstuvo-imtuvo modulis, skirtas integruotam dvipusiam duomenų perdavimui vienmodžiu ir daugiamodžiu optiniu pluoštu. Atitinkantis SFP daugiašalių tiekėjų susitarimą (MSA) ir karšto prijungimo funkciją, modulis palaiko 1000BASE-SX/LX/BX ryšius, kurių maksimali duomenų perdavimo sparta yra 1000 Mbit/s, ir yra suderinamas su PLANET SFP prievadais bei kita SFP MSA atitinkančia įranga.

Privalumai

MGB-TSB siųstuvas-imtuvas užtikrina lengvą karšto prijungimo montavimą, netrikdant pagrindinės įrangos veikimo, ir palaiko išplėstinius ryšio atstumus: iki 100 m vario kabeliu su tinkama laikmena, iki 550 m daugiamodžiu pluoštu (LC) ir iki 120 km vienmodžiu pluoštu (LC). Modulis atitinka SFP MSA standartus, užtikrinančius platų suderinamumą, ir yra metaliniame oranžinės spalvos korpuse. MGB-T serija skirta pramoninėms aplinkoms, užtikrinant patikimą veikimą plačiame darbinės temperatūros diapazone.

Tinka

• Gigabitinio Etherneto jungtims tarp komutatorių ir maršruto parinktuvų
• Skaidulinėms nuorodoms įmonių ir operatorių tinkluose
• Pramoniniam Etherneto diegimui su plataus temperatūrų diapazono reikalavimais
• SFP prievadų keitimui ar atnaujinimui PLANET tinklo įrangoje

Pagrindinės specifikacijos

• Modelis: PLANET MGB-TSB (MPN: MGB-TSB, EAN: 4711605284387)
• Formos faktorius: SFP (mini-GBIC), karšto prijungimo
• Duomenų perdavimo sparta: 1000 Mbit/s (1000BASE-SX/LX/BX)
• Jungtis: LC optinis
• Atstumas: iki 550 m (daugiamodis), iki 120 km (vienmodis)
• Darbinė temperatūra: pramoninės klasės platus diapazonas (skirtas aplinkai nuo -40℃ iki 75℃)

Kaip naudoti

Įdėkite MGB-TSB SFP siųstuvą-imtuvą į bet kurį SFP MSA atitinkantį suderinamo komutatoriaus ar maršruto parinktuvo prievadą, kol įrenginys įjungtas; karšto prijungimo konstrukcija leidžia montuoti neišjungiant įrangos. Prijunkite atitinkamą LC optinį kabelį (daugiamodį ar vienmodį) prie modulio, užtikrindami tinkamą skaidulos tipą ir jungties poliškumą. Konfigūruokite tinklo nustatymus pagrindiniame įrenginyje, kaip reikalaujama 1000BASE veikimui, ir patikrinkite ryšio būseną per įrenginio valdymo sąsają arba LED indikatorius.

Rekomendacijos

Naudokite MGB-TSB su SFP suderinama tinklo įranga ir suderinkite siųstuvo-imtuvo tipą (SX/LX/BX) su skaidulos tipu ir ryšio atstumu. Pramoniniam diegimui patikrinkite, ar pagrindinė įranga palaiko plačias darbines temperatūras, ir laikykitės standartinių optinio pluošto tvarkymo procedūrų, kad išvengtumėte LC jungties užteršimo ar pažeidimo.
