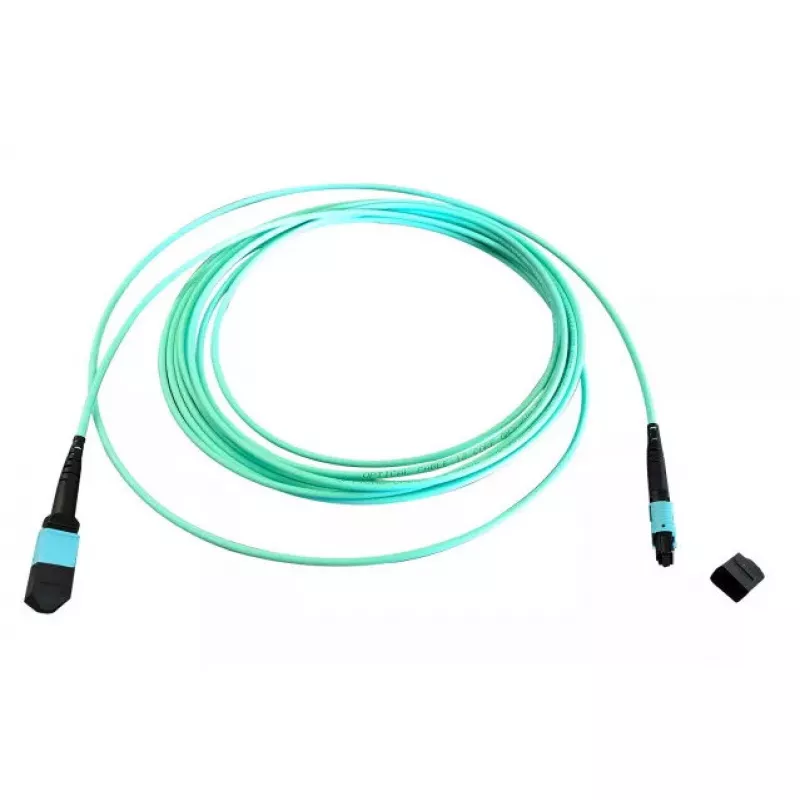

Šviesolaidinis MTP kabelis EFB Elektronik MTPF12MTPFOM3-5-A — OM3, 50 µm, 5 m, akvamarino

EFB Elektronik MTPF12MTPFOM3-5-A yra 5 m ilgio akvamarino spalvos šviesolaidinis MTP–MTP kabelis, skirtas daugiamodžiams OM3 tinklams, kurių šerdies skersmuo yra 50 µm. Jis užtikrina didelio tankio lygiagretųjį ryšį naudodamas MTP/MPO jungtis ir yra skirtas duomenų centrų tarpusavio sujungimams, komutavimui tarp komutatorių arba pataisų skydų ir trumpoms ar vidutinėms linijoms, kurioms reikalingas patikimas daugiamodis perdavimas didelėmis duomenų spartomis.

Privalumai

Šis kabelis suderina OM3 daugiamodžio veikimą su MTP didelio tankio jungties formatu, kad palaikytų lygiagrečiąją optiką ir daugiakanalius siųstuvus-imtuvus. Jo 50 µm šerdies daugiamodžiai pluoštai yra optimizuoti bangos ilgiams, naudojamiems trumpojo nuotolio didelės spartos linijose. Akvamarino spalvos išorinis apvalkalas padeda greitai vizualiai atpažinti OM3 kabelius struktūrizuotose laidų sistemose, o gamykloje užbaigti MTP galai sumažina montavimo darbus vietoje ir padeda užtikrinti pastovius įterpimo nuostolius bei poliškumo išlygiavimą.

Tinka

• Duomenų centrų komutatoriaus–komutatoriaus ir komutatoriaus–pataisų skydo jungtims
• Lygiagrečiosios optikos siųstuvų-imtuvų jungtims (pvz., 40G/100G moduliams)
• Didelio tankio šviesolaidžių magistralių ir kryžminių sujungimų įrengimui
• Trumpoms ir vidutinėms daugiamodžio šviesolaidžio linijoms stelažuose ir tarp įrangos patalpų

Pagrindinės specifikacijos

• Pluošto tipas: OM3 daugiamodis
• Šerdies skersmuo: 50 µm
• Jungties tipas: MTP į MTP (daugiagyslės MPO stiliaus didelio tankio jungtys)
• Ilgis: 5 metrai
• Apvalkalo spalva: Akvamarino (OM3 identifikavimas)
• Tinkamas bangos ilgių diapazonas: tipiniai daugiamodžio bangos ilgiai (850 nm / 1300 nm)
• Naudojimas: trumpojo nuotolio didelės spartos daugiamodės linijos ir lygiagrečioji optika

Kaip naudoti

Įdiekite MTP–MTP kabelį, suderindami MTP jungčių raktą ir kreipiamuosius kaiščius su atitinkamais prievadais ant siųstuvų-imtuvų ar pataisų skydų, užtikrindami teisingą poliškumą ir orientaciją prieš įkišant. Nukreipkite kabelį per šviesolaidžio tvarkymo dėklus ar latakus, kad išvengtumėte siaurų posūkių ir mechaninio streso; laikykitės rekomenduojamo minimalaus lenkimo spindulio daugiamodžiam pluoštui. Atlikite optinius nuostolių ir vientisumo bandymus po įdiegimo, kad patikrintumėte veikimą nuo galo iki galo ir teisingą kanalų sudarymą.

Rekomendacijos

Laikykite ir tvarkykite kabelį, kad išvengtumėte jungčių galinių paviršių užteršimo; naudokite dulkių gaubtelius, kai jungtys nėra sujungtos, ir nuvalykite galinius paviršius tinkamu šviesolaidžių valymo įrankiu prieš sujungiant. Siekiant geriausio veikimo didelio tankio aplinkose, suplanuokite kabelių trasas ir poliškumą taip, kad atitiktų siųstuvų-imtuvų ir laidų sistemų reikalavimus, ir laikykitės gamintojo nurodymų dėl lenkimo spindulio bei jungčių įstatymo, kad išlaikytumėte įterpimo ir grįžtamuosius nuostolius leistinose ribose.
