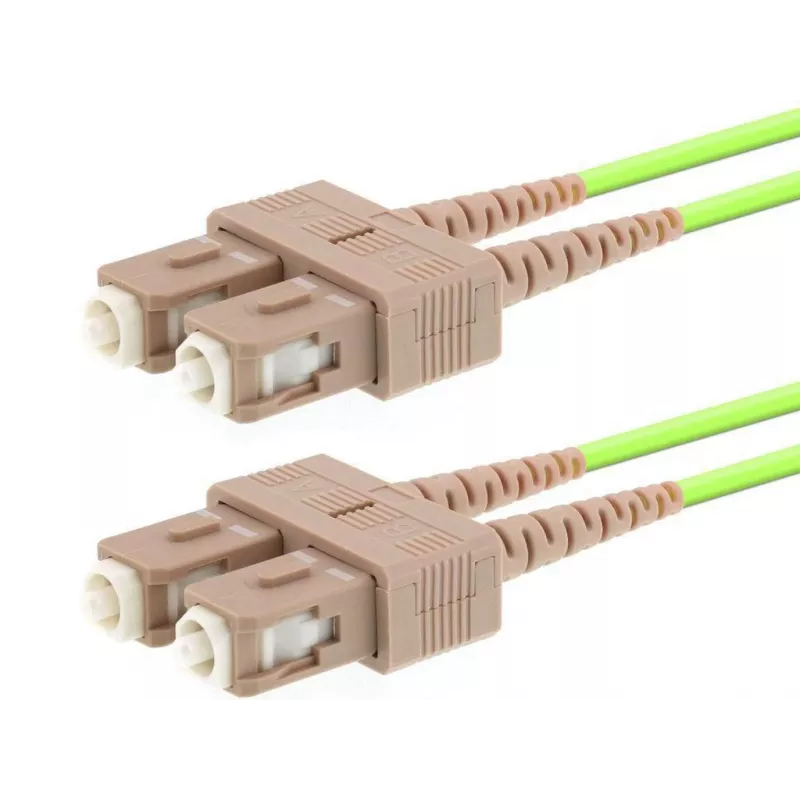

Šviesolaidinis komutacinis kabelis LOGON AL5SCSC10I/5I — OM5, SC–SC, 10 m, 50 µm, pilnas dvipusis režimas, šviesiai žalias

LOGON AL5SCSC10I/5I yra 10 m ilgio šviesolaidinis komutacinis kabelis, sukurtas didelės spartos trumpojo nuotolio jungtims. Jame naudojama WideBand OM5 daugiamodė skaidula su 50 µm šerdies skersmeniu ir SC jungtimis abiejuose galuose pilno dvipusio režimo konfigūracijoje. Šviesiai žalias apvalkalas identifikuoja OM5 skaidulą ir užtikrina vizualų atpažinimą stovuose ir kabelių loveliuose. Šis kabelis suderinamas su esamomis daugiamodėmis instaliacijomis ir palaiko kelių bangos ilgių siųstuvus-imtuvus būsimoms 100 Gb/s ir 400 Gb/s trumpojo nuotolio programoms.

Privalumai

WideBand OM5 nejautri lenkimui daugiamodė skaidula užtikrina OM4 lygio našumą platesniame spektro lange (850–950 nm), leidžiant naudoti trumpųjų bangų ilgių tankinimo (SWDM) sistemas. 50 µm lazeriui optimizuota šerdis pagerina pralaidumą trumpojo nuotolio didelio tankio jungtims, o SC–SC galinės jungtys užtikrina patikimą mechaninį veikimą ir lengvą įkišimą į įprastą daugiamodę įrangą. 10 m ilgis tinkamas jungtims tarp stovų ir įrangos sujungimui duomenų centruose ir telekomunikacijų patalpose.

Tinka

• Duomenų centrų tarpusavio jungtims ir pataisymui tarp stovų
• Saugojimo tinklams (SAN) ir serverių aukštyn nukreiptoms jungtims
• Telekomunikacijų įrangai ir optinio paskirstymo rėmams, kuriems reikalingos daugiamodės SC galinės jungtys
• Kelių bangos ilgių trumpojo nuotolio jungtims, naudojančioms SWDM siųstuvus-imtuvus

Pagrindinės specifikacijos

• Skaidulos tipas: WideBand OM5 nejautri lenkimui daugiamodė skaidula
• Šerdies skersmuo: 50 µm
• Ilgis: 10 m
• Jungties tipas: SC į SC, abiejuose galuose kištukinė
• Režimo konfigūracija: Pilnas dvipusis daugiamodis režimas
• Apvalkalo spalva: Šviesiai žalia (OM5 identifikavimas)
• Optimizuotų bangos ilgių diapazonas: 850–950 nm

Kaip naudoti

Įdiekite LOGON OM5 SC–SC komutacinį kabelį, įkišdami kiekvieną SC jungtį į atitinkamą SC adapterį arba siųstuvo-imtuvo prievadą, kol jungtis užsifiksuos. Nutieskite kabelį per kabelių valdymo takus, vengdami aštrių lenkimų ir per didelės įtampos; laikykitės standartinių daugiamodės skaidulos lenkimo spindulio rekomendacijų, kad išlaikytumėte našumą. Pilno dvipusio režimo jungtims užtikrinkite, kad siuntimo ir priėmimo prievadai būtų teisingai suporuoti, kad kiekviena skaidula perduotų numatyta kryptimi srautą.

Rekomendacijos

Naudokite šį kabelį trumpojo nuotolio, didelio tankio daugiamodėms jungtims, kai reikalingas OM5 suderinamumas ir SWDM galintys siųstuvai-imtuvai. Prieš sujungdami apžiūrėkite jungčių galinius paviršius ir laikykite dulkių gaubtelius ant nenaudojamų jungčių. Nuolatinėms instaliacijoms pritvirtinkite kabelį tinkama įtempimo mažinimo įranga ir išlaikykite lenkimo spindulius, kad išsaugotumėte optinį našumą.
