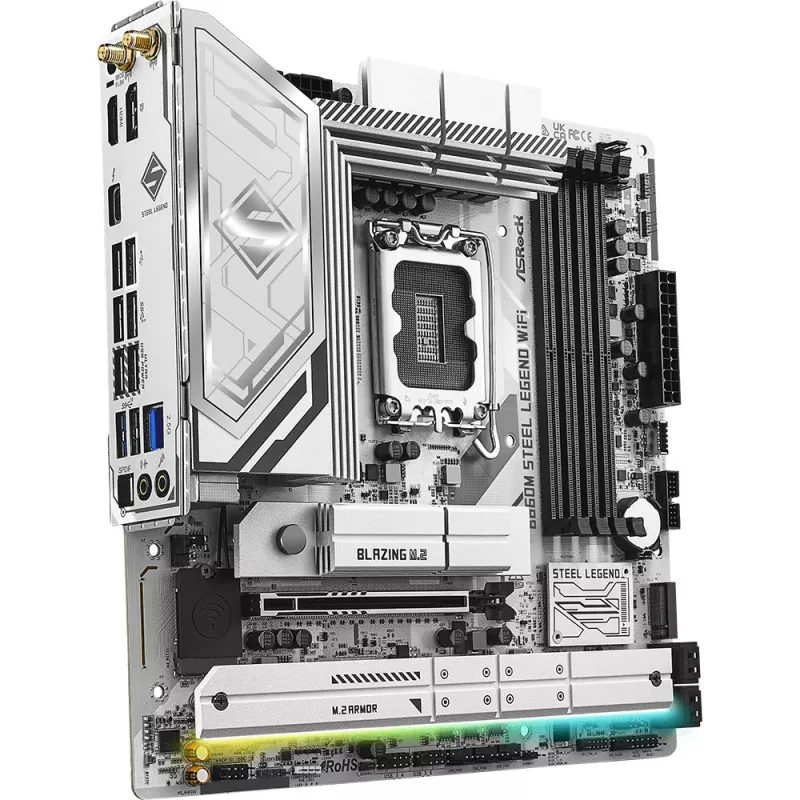

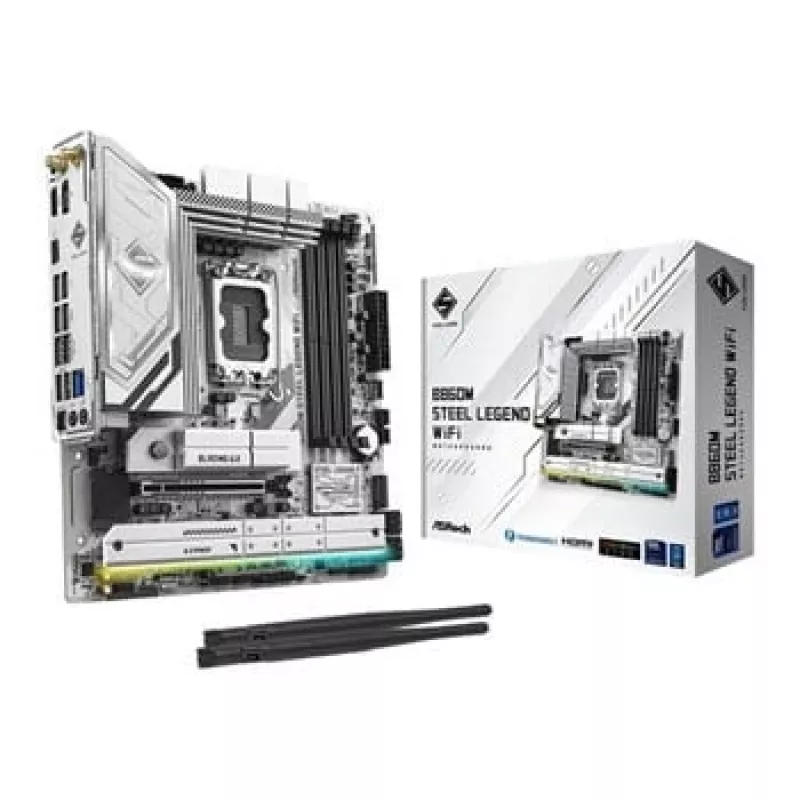

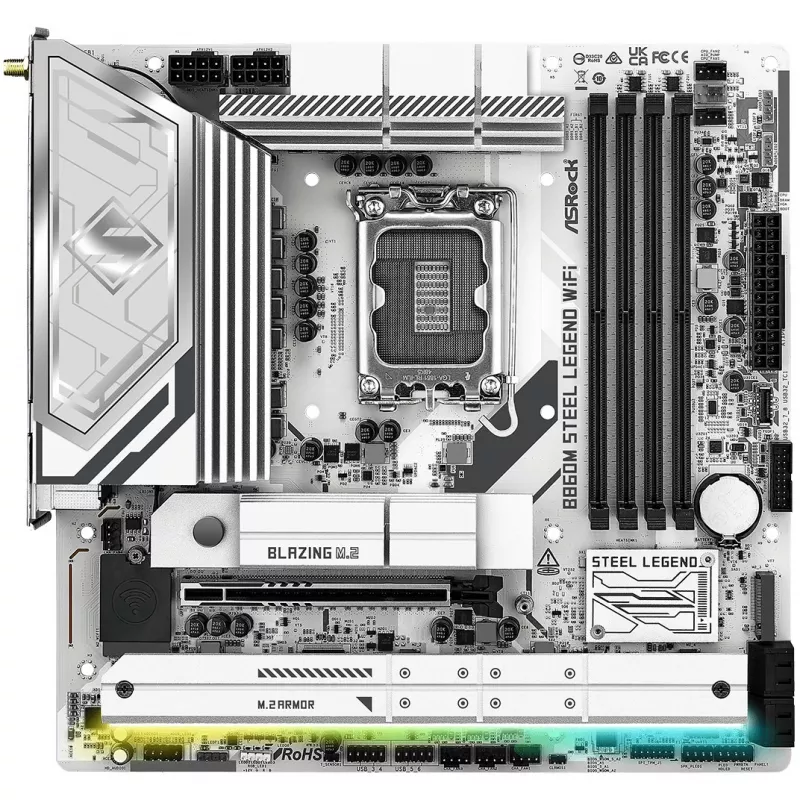

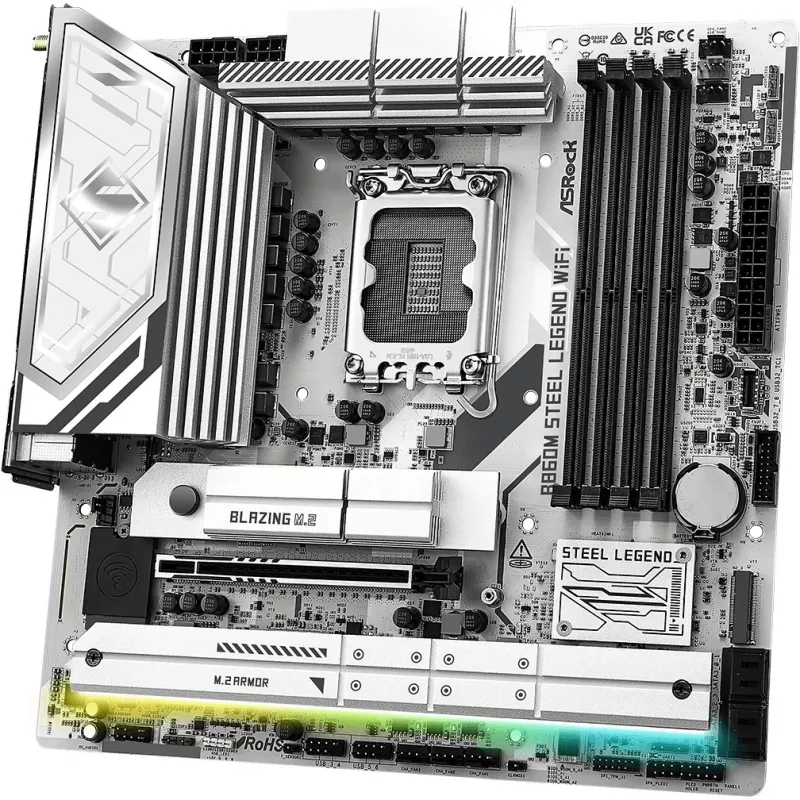

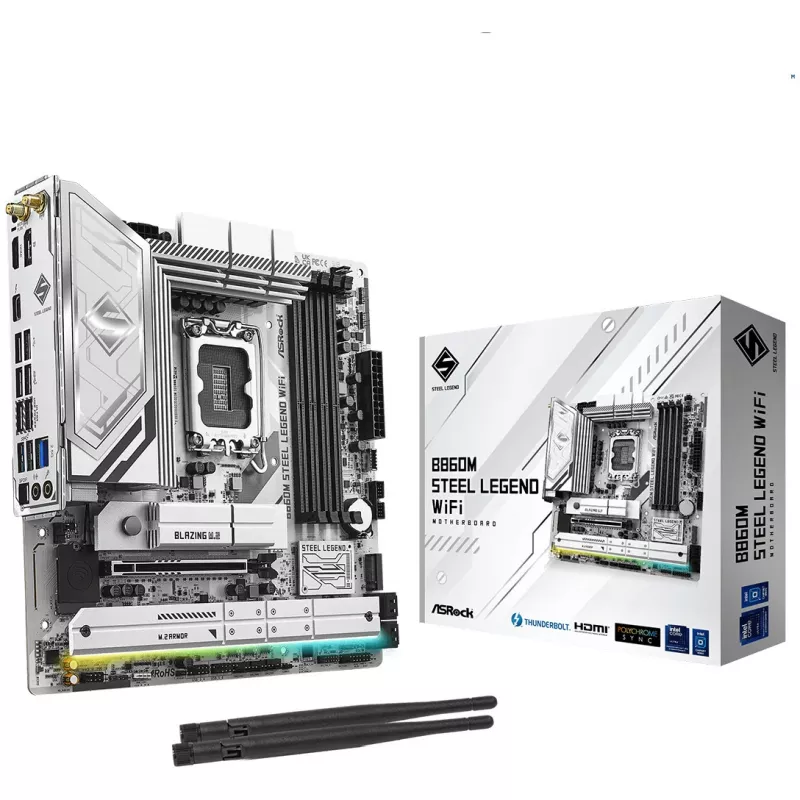

Motininė plokštė ASRock B860M Steel Legend WiFi — Intel B860, LGA 1851, micro‑ATX, DDR5, 4 DIMM, Wi‑Fi 6E, 2.5GbE

Steel Legend yra pagrindinių plokščių serija, sukurta ilgaamžiškumui ir praktiškai estetikai, derinanti tvirtas medžiagas su pagrindinėmis funkcijomis kasdieniams naudotojams ir entuziastams. Plokštė turi 2oz vario PCB, gerinantį šiluminį našumą, DDR5 atminties XMP ir EXPO profilių palaikymą, PCIe Gen5 Blazing M.2 naujos kartos SSD diskams, padidintą aliumininį M.2 radiatorių su apsauginiu nuo nukritimo sraigtu ir įrankių nereikalaujančiu M.2 diegimo mechanizmu, integruotą Wi‑Fi 6E, Thunderbolt 4 Tipas‑C, 2.5 Gb/s LAN ir integruotą RGB valdymą, suderinamą su Polychrome RGB ir SignalRGB.

Privalumai

2oz vario viduriniai sluoksniai sumažina darbinę temperatūrą ir pagerina energijos vartojimo efektyvumą spartinant. DDR5 XMP ir AMD EXPO palaikymas palengvina atminties spartinimą naudojant suderinamus modulius. PCIe Gen5 Blazing M.2 padvigubina pralaidumą, palyginti su ankstesne karta, kad būtų galima palaikyti itin sparčius SSD. Padidinti aliumininiai M.2 radiatoriai, apsauginis nuo nukritimo sraigtas ir „pasidaryk pats“ orientuotas įrankių nereikalaujantis dizainas supaprastina montavimą ir padidina šiluminį stabilumą. Integruotas Wi‑Fi 6E, Thunderbolt 4 Tipas‑C ir 2.5 Gb/s LAN suteikia šiuolaikines jungiamumo parinktis, o integruoti RGB antraštės ir SignalRGB/Polychrome suderinamumas leidžia vieningai valdyti apšvietimą.

Pagrindinės specifikacijos

• Procesoriaus lizdas: Intel LGA 1851 (Intel® Core™ Ultra procesoriai, 2 serija)
• Chipsetas: Intel B860 (micro ATX)
• Maitinimo tiekimas: 12+1+1+1+1 maitinimo fazė su 80A SPS VCore+GT+SA
• Atmintis: 4 × DDR5 DIMM lizdai, dviejų kanalų, iki 8666+ MHz (OC), maksimaliai 256 GB
• M.2 lizdai: 1 × Blazing M.2 (PCIe Gen5 x4), 3 × Hyper M.2 (PCIe Gen4 x4)
• SATA: 4 × SATA3 prievadai
• PCIe: 1 × PCIe 5.0 x16 sustiprintas plieninis lizdas (paruoštas PCIe 5.0)
• Grafikos išvestys: 1 × HDMI, 1 × DisplayPort, 1 × Thunderbolt™ 4 Tipas‑C

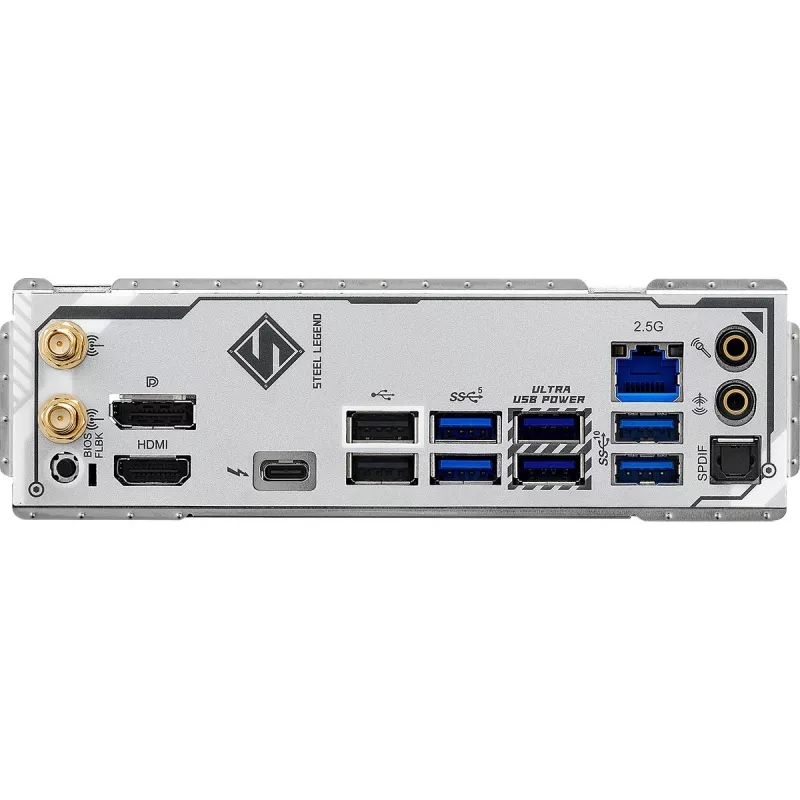

• Galinė I/O: 1 × Thunderbolt™ 4 Tipas‑C, 3 × USB 3.2 Gen2 (2 galiniai, 1 priekinis Tipas‑C), 6 × USB 3.2 Gen1 (4 galiniai, 2 priekiniai), 6 × USB 2.0 (2 galiniai, 4 priekiniai)
• LAN: Realtek 2.5 Gb/s Ethernet
• Bevielis ryšys: 802.11axe Wi‑Fi 6E + Bluetooth
• Garsas: Realtek ALC1220 7.1 CH HD Audio Codec su Nahimic garsu
• BIOS: UEFI AMI 256 Mbit, palaiko BIOS Flashback
• Atminties palaikymas: SATA III RAID, HDD & SSD M.2 palaikymas, komplekte M.2 apatinis radiatorius

Naudojimo instrukcija

Įdiekite pagrindinę plokštę suderinamame micro ATX korpuse ir sumontuokite Intel Core Ultra Series 2 procesorių į LGA1851 lizdą, laikydamiesi standartinių procesoriaus montavimo žingsnių. Įstatykite DDR5 atminties modulius į DIMM lizdus ir BIOS įjunkite Intel® XMP arba AMD EXPO profilius, jei naudojate palaikomus modulius, kad būtų pritaikyti išbandyti spartinimo nustatymai. NVMe kaupikliams naudokite Blazing M.2 lizdą PCIe Gen5 SSD arba Hyper M.2 lizdus Gen4 diskams; įrankių nereikalaujantis M.2 radiatorius ir apsauginis nuo nukritimo sraigtas supaprastina M.2 diegimą. Prijunkite kaupiklius prie SATA prievadų pagal poreikį, prijunkite maitinimo jungtis iš PSU ir sukonfigūruokite BIOS nustatymus, tokius kaip paleidimo tvarka, energijos valdymas ir šiluminė stebėsena. Tinklo sąrankai naudokite integruotą Wi‑Fi arba Ethernet ir prijunkite ekranus per HDMI, DisplayPort arba Thunderbolt 4 Tipas‑C. RGB apšvietimą valdykite per Polychrome RGB arba SignalRGB programinę įrangą, įdiegę suderinamus LED įrenginius į integruotas antraštes.
