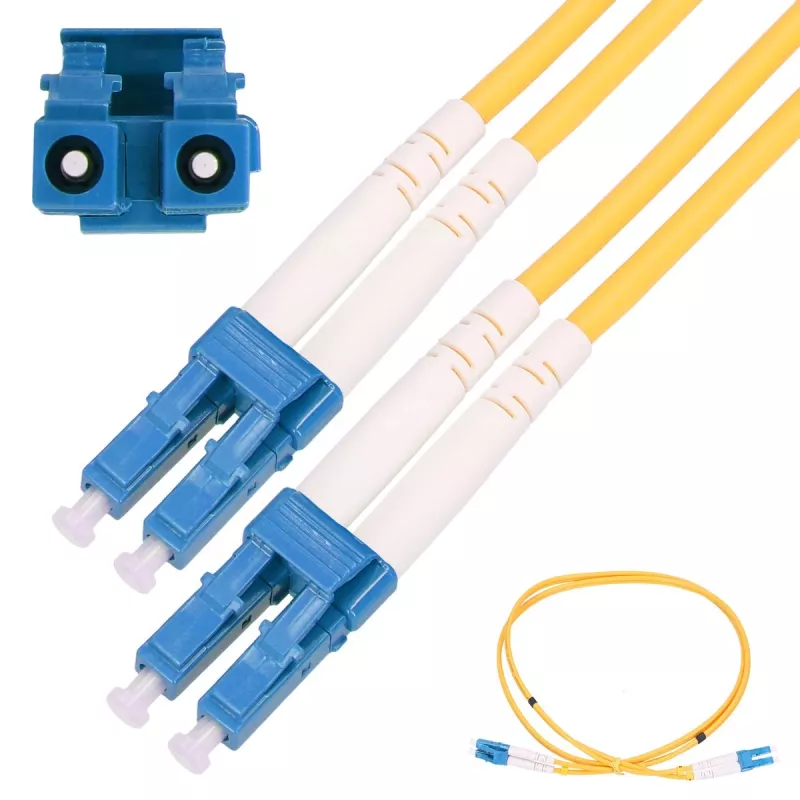

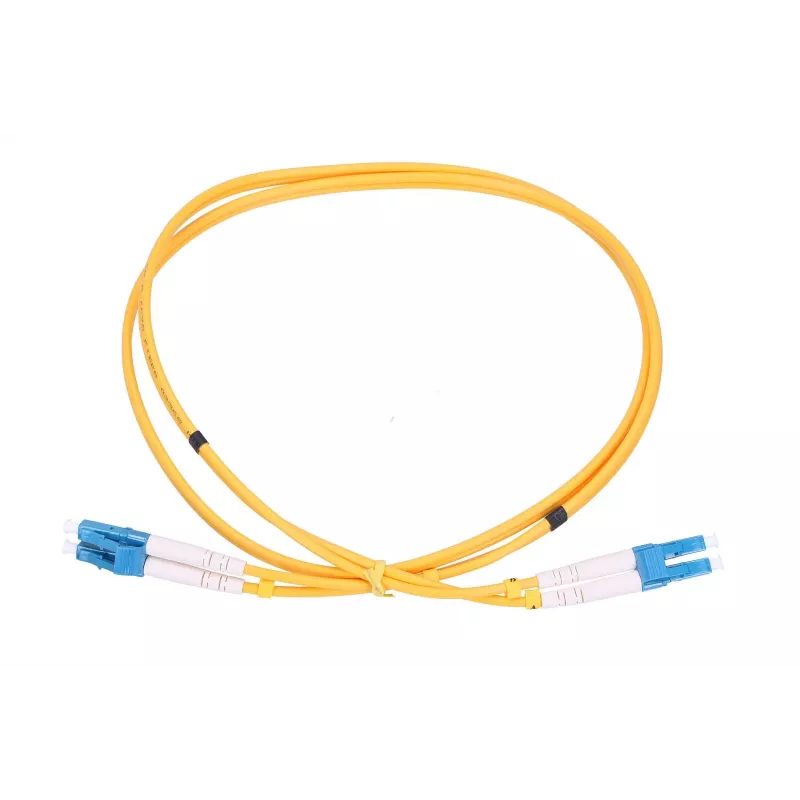

Šviesolaidinis komutacinis kabelis Extralink LC/UPC – LC/UPC, vienmodis dvipusis, G.657.A1, 3 mm, 1 m

Extralink vienmodis dvipusis šviesolaidinis komutacinis kabelis su LC/UPC jungtimis abiejuose galuose, 1 m ilgio ir 3 mm laido skersmens. Kabelis naudoja G.657.A1 lenkimui atsparų vienmodį pluoštą FTTH tipo apvalkale, užtikrinant kompaktiškas LC sąsajas ir sumažintus lenkimo nuostolius ribotos erdvės įrenginiams. Sukurtas optiniams tinklams, įrangos sujungimams, skirstomiesiems skydams ir FTTH diegimui, kur reikalingos patikimos, mažų nuostolių jungtys.

Privalumai

LC/UPC – LC/UPC dvipusė konstrukcija siūlo mažo formos faktoriaus sąsają, taupančią vietą stove ir skyde, išlaikant stabilų optinį veikimą. G.657.A1 lenkimui atsparus pluoštas sumažina signalo nuostolius esant mažiems spinduliams ir padidina atsparumą ankštuose trasavimo keliuose. 3 mm apvalkalas suteikia mechaninę apsaugą ir lengvą valdymą montuojant, o 1 m ilgis tinkamas trumpiems sujungimams tarp įrenginių ar modulių.

Tinka

• Komutatorių, medijos keitiklių ir optinių siųstuvų-imtuvų prijungimui
• Skirstomiesiems skydams ir pluošto paskirstymo rėmams duomenų spintose
• FTTH jungtims tarp OLT ir ONU/ONT įrangos
• Trumpų atstumų įrangos sujungimams telekomunikacijų ir įmonių tinkluose

Pagrindinės specifikacijos

• Pluošto tipas: vienmodis, lenkimui atsparus G.657.A1
• Jungties tipas: LC/UPC į LC/UPC dvipusis
• Kabelio skersmuo: 3 mm
• Ilgis: 1 m
• Apvalkalas: FTTH tipo apsauginis išorinis dangalas

Kaip naudoti

Prieš sujungdami apžiūrėkite jungtis, ar nėra nešvarumų ar pažeidimų, ir, jei reikia, nuvalykite galinius paviršius naudodami tinkamus pluošto valymo įrankius. Sulygiuokite ir įkiškite LC dvipuses jungtis į atitinkamus LC/UPC prievadus įrenginiuose ar skirstomuosiuose skyduose, kol užsifiksuos fiksatorius. Venkite staigių lenkimų ir išlaikykite rekomenduojamus lenkimo spindulius G.657.A1 pluoštui tiesdami kabelį. Išimdami nuspauskite LC fiksatorių ir švelniai traukite jungtį tiesiai, kad neįtemptumėte pluošto.

Rekomendacijos

Laikykite ir valdykite pataisos laidą švarioje aplinkoje; kai nenaudojate, apsaugokite jungčių galinius paviršius dulkių gaubteliais. Naudokite šį 1 m LC/UPC dvipusį pataisos laidą trumpiems stovo vidaus ar skydo sujungimams ir pirmenybę teikite G.657.A1 kabeliams ten, kur trasavimui reikalingi mažesni lenkimo spinduliai nei standartiniam vienmodžiam pluoštui.
