BlueOptics 7Z57A03573-BO InfiniBand šviesolaidinis kabelis 1 m MPO 4x LC

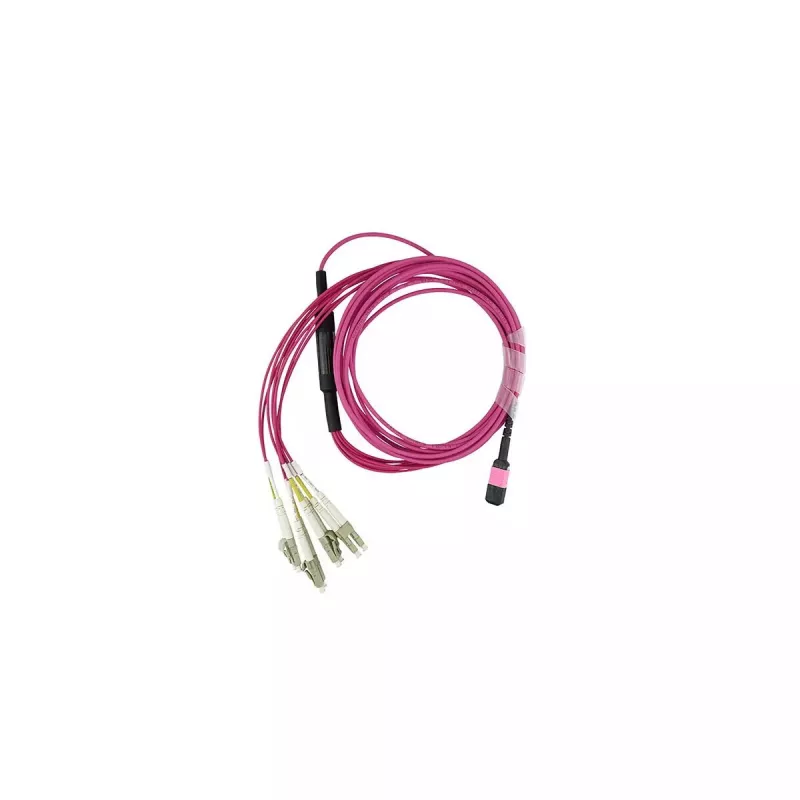

BlueOptics 7Z57A03573-BO InfiniBand šviesolaidinis kabelis yra 1 m MPO–4x LC jungties mazgas, skirtas didelės spartos daugiamodėms jungtims duomenų centruose ir įmonių tinkluose. Pagamintas pagal OM4 specifikacijas, šis komutacinis kabelis palaiko lazeriu optimizuotą daugiamodį pluoštą, užtikrinantį geresnį pralaidumą ir mažesnį slopinimą trumpais ir vidutiniais atstumais. Kabelis turi MPO jungtį viename gale ir keturias LC dvipusio ryšio jungtis kitame, todėl tinka magistralinių linijų ir siųstuvų arba magistralinių linijų ir skydų jungtims, kai reikalingi InfiniBand ar kitos didelio tankio optinės jungtys. Apvalkalas yra LSZH (mažai dūmų, be halogenų), kad kilus gaisrui sumažėtų dūmų susidarymas ir neišsiskirtų halogenai.

Privalumai

Šis OM4 daugiamodis MPO–4x LC kabelis pasižymi mažais įterpties nuostoliais ir aukštomis grįžimo nuostolių vertėmis, užtikrindamas patikimą spartų perdavimą. Jungties mazge naudojamas lazeriu optimizuotas pluoštas ir keraminės įvorės, užtikrinančios pastovią signalo kokybę ir ilgaamžiškumą po daugkartinių sujungimo ciklų. Jungtys ir pluošto komponentai perkami iš pripažintų gamintojų, kad būtų užtikrintas pakartojamas veikimas. LSZH išorinis apvalkalas užtikrina geresnes priešgaisrines savybes montuojant uždarose erdvėse ir kabelių loviuose.

Tinka

• Didelio tankio magistralinėms linijoms tarp MPO palaikančių pataisos skydų
• MPO siųstuvų prijungimui prie komutatorių ar serverių LC prievadų
• InfiniBand klasteriams ir didelio našumo skaičiavimų jungtims
• Trumpo ir vidutinio nuotolio daugiamodėms optinėms jungtims duomenų centruose

Pagrindinės specifikacijos

• Pluošto tipas: OM4 daugiamodis, optimizuotas lazeriui
• Ilgis: 1 metras
• Jungtis A: MPO (daugiapluoštė užmaunama)

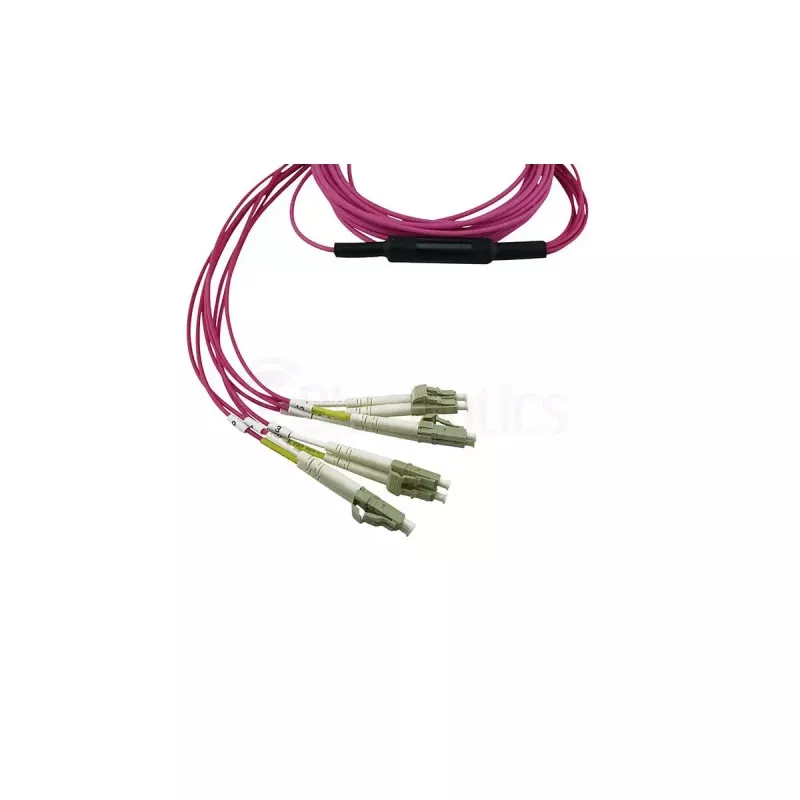

• Jungtis B: 4 × LC dvipusio ryšio
• Apvalkalas: LSZH (mažai dūmų, be halogenų), antipirenas
• Tipinis veikimas: mažas slopinimas kilometrui, aukšta grįžimo nuostolių vertė
• Suderinamumas: sukurtas MPO–LC daugiamodėms jungtims ir InfiniBand programoms

Kaip naudoti

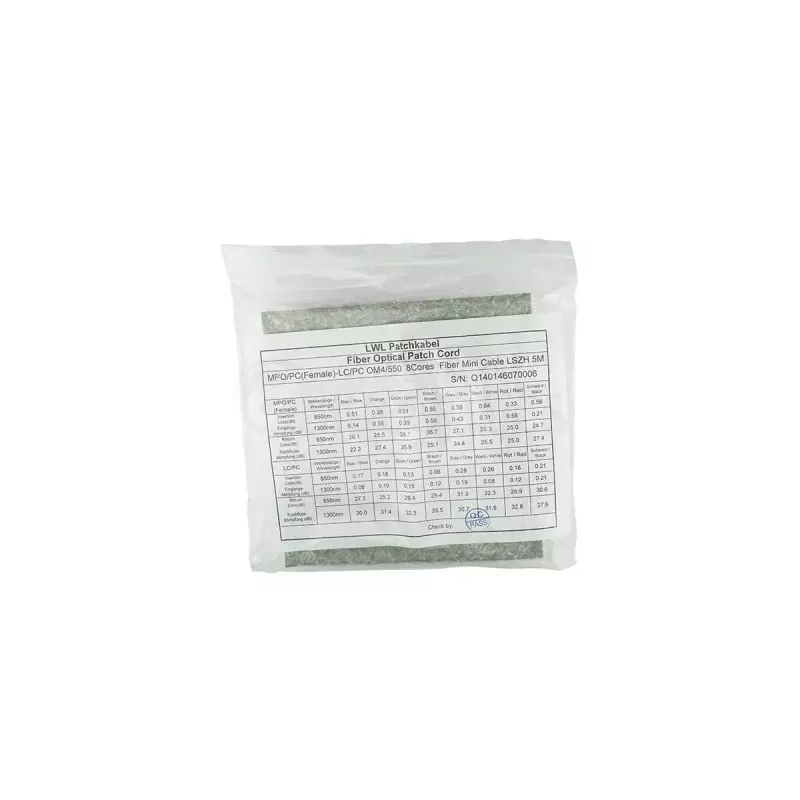

Prieš montuodami apžiūrėkite, ar jungtys nėra dulkėtos ar užterštos, ir išvalykite pagal priimtą praktiką. Nutieskite 1 m kabelį tarp MPO magistralės ar siųstuvo ir numatytų LC prievadų pataisos skyde ar įrenginyje, venkite staigių lenkimų ir mechaninio įtempimo. Užtikrinkite tinkamą MPO jungties orientaciją ir rakto padėtį įstatant į MPO prievadus, o kiekvieną LC jungtį tinkamai įstatykite į atitinkamą dvipusio ryšio adapterį. Po montavimo patikrinkite optinį veikimą naudodami tinkamą bandymo įrangą arba, jei turima, pasinaudokite pateiktu bandymo matavimų protokolu.

Rekomendacijos

Laikykite ir naudokite kabelį atsargiai, kad išsaugotumėte įvorių galinių paviršių kokybę; kai jungtys nesujungtos, naudokite dulkių gaubtelius. Laikykitės gamintojo nurodyto minimalaus lenkimo spindulio, kad nepadidėtų slopinimas. Naudokite šį OM4 MPO–4x LC jungties mazgą trumpo ir vidutinio nuotolio daugiamodėms jungtims ir ten, kur reikalingas LSZH apvalkalas.
