Šviesolaidinis kabelis S/CONN ShiverPeaks 77936/4 1 m

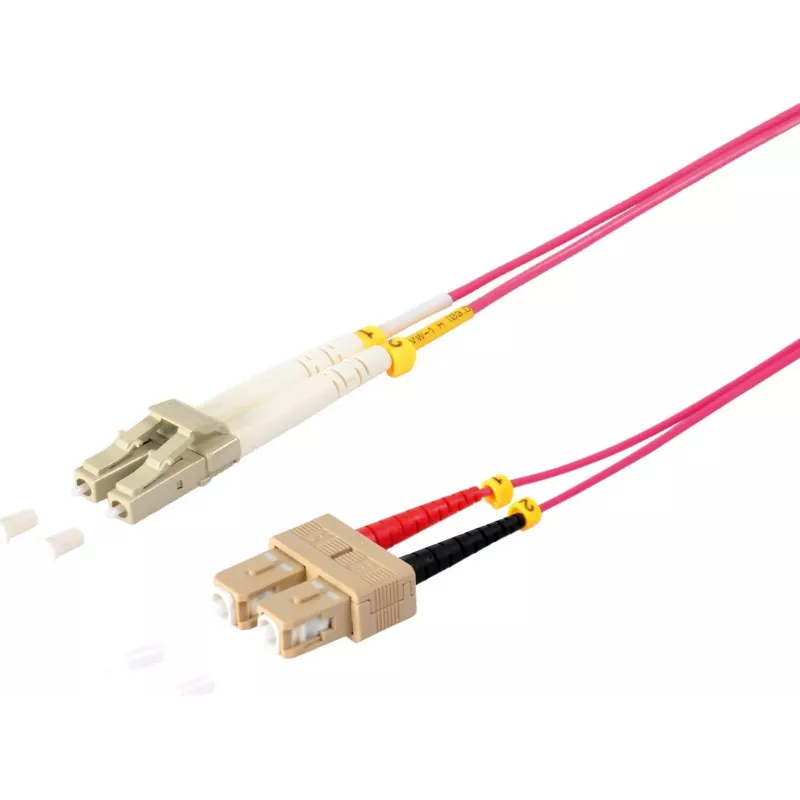

„ShiverPeaks S/CONN 77936/4“ yra 1 m ilgio OM4 šviesolaidinis komutacinis kabelis, sukurtas didelės spartos ir mažų nuostolių jungtims duomenų centruose ir įmonių tinkluose. Viename gale jis turi LC jungtį, kitame – SC jungtį, 50 µm daugiamodę šerdį ir palaiko visiško dvipusio ryšio veikimą, užtikrindamas vienalaikius siuntimo ir priėmimo kanalus. Kabelis skirtas trumpo ar vidutinio nuotolio daugiamodėms linijoms, kuriose reikalinga OM4 klasė.

Privalumai

Šis OM4 šviesolaidinis kabelis užtikrina didesnį pralaidumą ir mažesnę modalinę dispersiją, palyginti su ankstesnėmis daugiamodėmis klasėmis, todėl pagerina 10 Gb/s ir spartesnių trumpojo nuotolio linijų veikimą. LC ir SC galų derinys leidžia sujungti įrangą su skirtingų tipų jungtimis. 1 m ilgis sumažina perteklinį kabelio laisvumą pataisos aplinkoje ir padeda palaikyti tvarkingą kabelių valdymą, išsaugant signalo vientisumą ir mažus įterpimo nuostolius.

Tinkama naudoti

• Jungtims tarp tinklo komutatorių, serverių ir pataisos skydų duomenų centruose
• Trumpojo nuotolio daugiamodėms linijoms įmonių LAN tinkluose
• Įrangos perkėlimui, kai reikalingas LC–SC jungiamumas
• Didelio tankio pataisos lentynose ir šviesolaidiniuose korpusuose

Pagrindinės specifikacijos

• Kabelio tipas: daugiamodis OM4
• Šerdies skersmuo: 50 µm
• Ilgis: 1 m
• Topologija: visiškas dvipusis ryšys
• Jungtys: LC į SC
• Tipinis naudojimas: trumpo ar vidutinio nuotolio optinės linijos

Kaip naudoti

Prieš montuodami patikrinkite jungčių galų švarą ir nuimkite apsauginius dulkių gaubtelius. Nutieskite kabelį esamais kabelių valdymo takais, vengdami staigių posūkių ir įtempimo taškų; laikykitės gamintojo nurodyto minimalaus lenkimo spindulio, kad išvengtumėte padidėjusio slopinimo. Įkiškite LC jungtį į LC prievadą, o SC jungtį – į SC prievadą, kol kiekviena saugiai užsifiksuos. Visiško dvipusio ryšio veikimui užtikrinkite, kad siuntimo ir priėmimo poros būtų teisingai suderintos tarp įrenginių. Jei reikia, po įrengimo atlikite optinės galios ir įterpimo nuostolių testus, kad patvirtintumėte linijos veikimą.

Rekomendacijos

Perkeldami ar iš naujo prijungdami įrangą, jungčių galams valyti naudokite optinius valymo įrankius arba spiritu suvilgytas servetėles. Trumpiems pataisos sujungimams naudokite 1 m ilgio kabelį, kad sumažintumėte kabelių perteklių didelio tankio stovuose. Ilgesnėms linijoms ar vienmodžiams reikalavimams rinkitės tinkamą šviesolaidžio tipą; OM4 daugiamodžiams diegimams laikykitės daugiamodžių diegimų standartų ir patikrinkite suderinamumą su siųstuvais-imtuvais bei aktyvia įranga.
