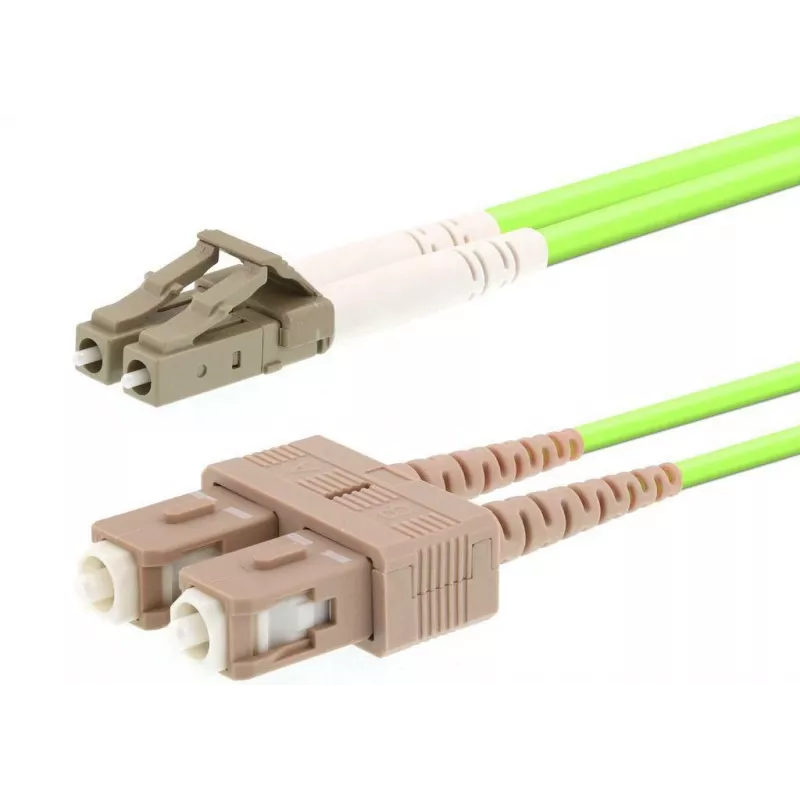

Šviesolaidinis kabelis LOGON AL5LCSC20I/5I OM5 20 m LC–SC 50 µm dvipusis šviesiai žalias

LOGON AL5LCSC20I/5I OM5 20 m LC–SC 50 µm dvipusis šviesiai žalias yra 20 metrų daugiamodis šviesolaidinis kabelis su LC jungtimi viename gale ir SC jungtimi kitame. Kabelis naudoja 50 µm WideBand OM5 lenkimui nejautrų daugiamodį pluoštą, optimizuotą kelių bangų ilgių trumpųjų bangų dažniniam tankinimui (SWDM) ir didelės spartos duomenų linijoms serverių patalpose, duomenų centruose ir įmonių tinkluose. Šviesiai žalias apvalkalas užtikrina standartinį OM5 spalvinį žymėjimą, supaprastinantį kabelių infrastruktūros identifikavimą ir organizavimą.

Privalumai

Kabelis užtikrina OM4 lygiavertį pralaidumą išplėstame bangų ilgių diapazone (850–950 nm), leidžiantį dvipusį perdavimą šiuolaikinėms 40/100/400 Gb/s kelių bangų ilgių sistemoms, išlaikant suderinamumą su esamomis daugiamodėmis instaliacijomis. Lenkimui nejautri konstrukcija ir sandaraus buferio dizainas pagerina atsparumą makro- ir mikrolenkimams, leidžiantį montuoti kompaktiškose kabelių valdymo sistemose ir mažo lenkimo spindulio trasose. LC–SC jungčių derinys palaiko lankstų sujungimą tarp įrangos su LC ir SC prievadais.

Tinka

• Didelės spartos linijoms duomenų centruose ir serverių patalpose
• Įmonių tinklų magistralėms ir horizontaliam kabeliavimui
• Programoms, naudojančioms SWDM kelių bangų ilgių siųstuvus-imtuvus (40/100/400 Gb/s)
• Paskirstymo skydams ir įrangai, reikalaujančiai LC prie SC jungčių
• Aplinkoms, kuriose reikalingas spalvomis koduotas OM5 identifikavimas

Pagrindinės specifikacijos

• Pluošto tipas: WideBand OM5 daugiamodis, nejautrus lenkimui
• Šerdies skersmuo: 50 µm
• Ilgis: 20 m
• Jungčių galai: LC (vienas galas) prie SC (kitas galas)
• Perdavimas: dvipusis daugiamodis
• Optimizuotas bangų ilgių diapazonas: 850–950 nm (SWDM palaikymas)
• Apvalkalo spalva: šviesiai žalia (OM5 standartas)
• Konstrukcija: sandaraus buferio, dviejų sluoksnių UV kietėjanti akrilato danga
• Mažas jautrumas makro- ir mikrolenkimams kompaktiškam vedžiojimui

Kaip naudoti

Nutieskite 20 m LC–SC kabelį tarp LC prievado viename įrenginyje ir SC prievado kitame, užtikrindami teisingą siuntimo/priėmimo orientaciją dvipusėms linijoms. Venkite aštrių lenkimų ir pritvirtinkite kabelį kabelių tvarkymo loveliuose ar organizatoriuose, kad išlaikytumėte rekomenduojamą lenkimo spindulį. Prieš sujungdami nuvalykite jungčių galinius paviršius tinkamais pluošto valymo įrankiais ir, jei įmanoma, apžiūrėkite pluošto tikrinimo mikroskopu. Jungdami prie paskirstymo skydų, vadovaukitės skydo žymenimis ir išlaikykite nuoseklų spalvinį kodavimą OM5 linijoms.

Rekomendacijos

Kad veikimas būtų patikimas, naudokite kabelį su SWDM palaikančiais siųstuvais-imtuvais ir suderinamose daugiamodėse sistemose. Laikykitės pramonės praktikoje rekomenduojamų lenkimo spindulių, saugokite jungtis nuo dulkių ir sandėliuokite kabelio perteklių kilpomis nesukdami. Naudokite šviesiai žalią apvalkalą, kad atskirtumėte OM5 linijas nuo kitų pluošto kategorijų stovuose ir loveliuose.
