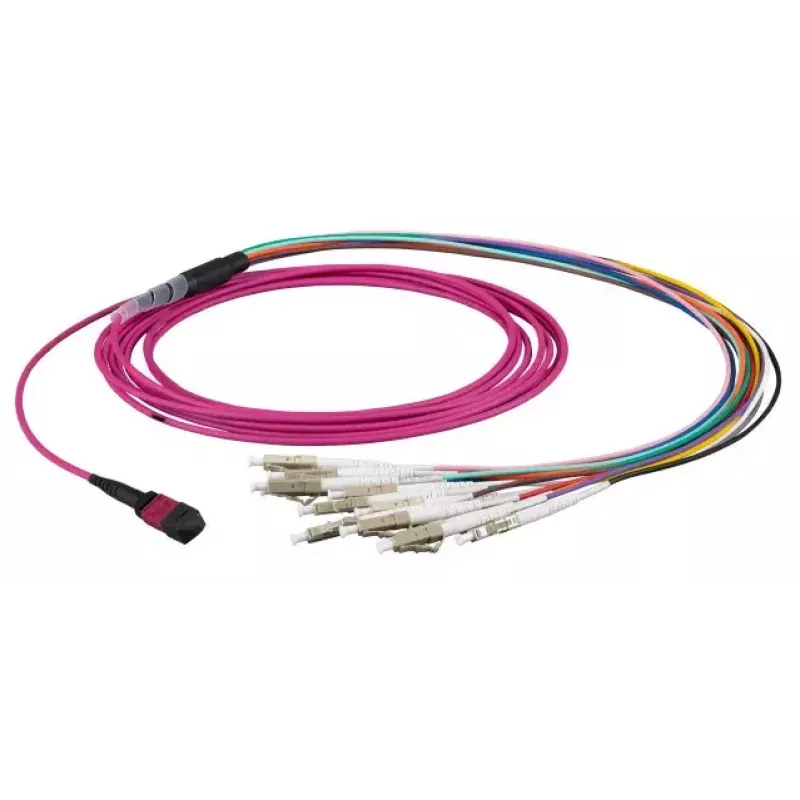

Šviesolaidinis kabelis EFB Elektronik MTPF12LCOM3-10, OM3 daugiamodis, MTP į 12×LC, 10 m, violetinė

EFB Elektronik MTPF12LCOM3-10 yra 10 m ilgio OM3 daugiamodis šviesolaidinis išvedamasis kabelis, turintis MTP jungtį viename gale ir 12 LC jungčių kitame. Su 50 µm šerdies skersmeniu ir OM3 kategorijos daugiamode optine skaidula, šis kabelis skirtas trumpų nuotolių, didelio tankio tinklo aplinkoms, pvz., duomenų centrų sujungimams ir InfiniBand įrenginiams. Violetinė apvalkalo spalva ir kompaktiškas išvedžiojimas palengvina identifikavimą ir maršrutizavimą tankiuose kabelių loveliuose, tuo pačiu išlaikant daugiamodį optinį našumą 10/40/100 G programoms trumpais atstumais.

Privalumai

Kabelis sujungia MTP magistralinę sąsają su 12 individualių LC galinių jungčių, kad būtų galima greitai, vienu kabeliu prijungti prie stovinčių įrenginių ar pataisymo panelių, be daugelio atskirų skaidulų. OM3 daugiamodė skaidula su 50 µm šerdimi palaiko didelę pralaidą ir mažą modinę dispersiją trumpų nuotolių jungtims. Gamykloje surenkama konstrukcija užtikrina nuoseklų skaidulų sulygiavimą, mažus įterpimo nuostolius ir sutrumpina montavimo laiką, lyginant su vietoje užbaigiamais rinkiniais. Violetinis išorinis apvalkalas padeda spalviniam valdymui daugelio tiekėjų aplinkose.

Tinka

• Duomenų centrų pataisymui tarp MTP magistralių ir LC prievadų
• Didelio tankio komutatoriaus-serverio jungtims InfiniBand ar Ethernet tinkluose
• Trumpų nuotolių daugiamodėms jungtims 10/40/100 Gigabit programoms
• Stovų ir spintų išvedimo montavimui, kai reikalingas kabelio identifikavimas

Pagrindiniai techniniai duomenys

• Skaidulos tipas: OM3 daugiamodė
• Šerdies skersmuo: 50 µm
• Jungtis A: MTP (multi-fibre push-on)
• Jungtis B: 12 × LC dvipusės galinės jungtys
• Ilgis: 10 m
• Apvalkalo spalva: violetinė
• Taikymas: trumpų nuotolių, didelio tankio optiniai sujungimai

Kaip naudoti

Nuveskite MTP į LC išvedamąjį kabelį nuo MTP magistralės ar kasetės iki paskirties pataisymo panelės ar įrenginio prievadų. Prieš sujungdami įsitikinkite, kad jungtys yra švarios, ir laikykitės įrangos gamintojo nurodymų dėl poliškumo ir skaidulų susiejimo. Įkiškite MTP jungtį į atitinkamą MTP adapterį ar kasetės modulį, tada įjunkite LC jungtis į atskirus LC prievadus. Venkite staigių lenkimų ir pritvirtinkite kabelį palei kabelių laikiklius ar lovelius, kad išvengtumėte įtempių; montuodami laikykitės daugiamodei skaidulai nustatyto minimalaus lenkimo spindulio.

Rekomendacijos

Naudokite šį OM3 MTP-į-LC išvedamąjį kabelį trumpų nuotolių, didelio tankio montavimams, kai viena magistralė turi būti išskaidyta į kelias LC jungtis. Patikrinkite poliškumą ir modulių sulygiavimą kelių segmentų rinkiniuose, o po montavimo atlikite optinių nuostolių testavimą, kad patvirtintumėte jungties veikimą.
