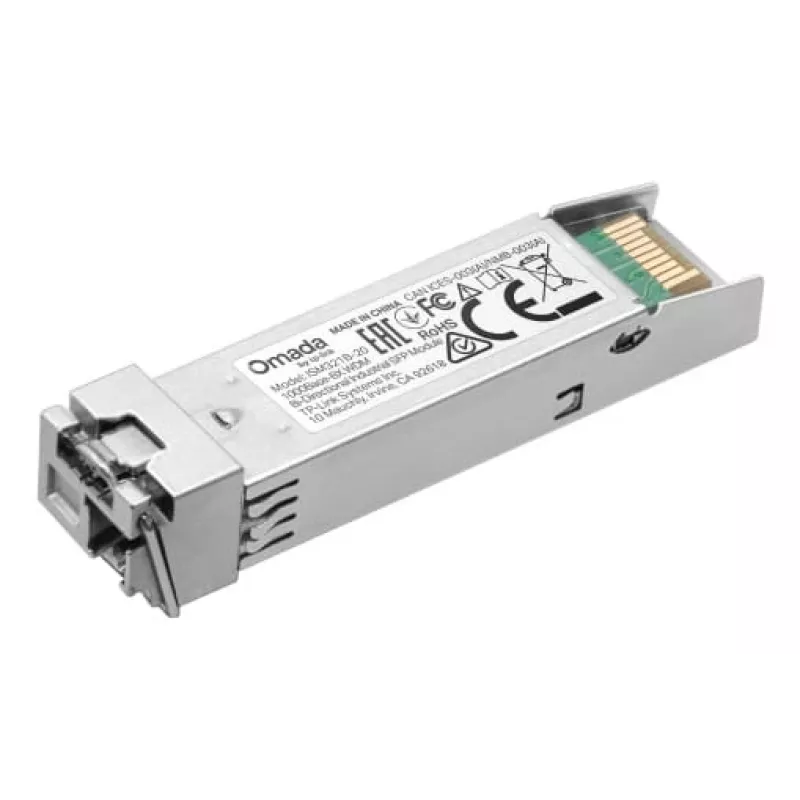

SFP šviesolaidinis siųstuvas-imtuvas TP-LINK ISM321B-20, WDM dvikryptis, 20 km, 1.25 Gb/s, LC (UPC), SMF

TP-LINK ISM321B-20 yra karštai keičiamas SFP šviesolaidinis siųstuvas-imtuvas, skirtas vienmodžiams (SMF) Ethernet ryšiams. Jis palaiko dvikryptį WDM perdavimą 1,25 Gb/s sparta (IEEE 802.3z) iki 20 km atstumu, naudojant LC (UPC) jungtį ir 9/125 µm skaidulą. Modulis maitinamas 3,3 V įtampa ir veikia plačiame temperatūrų diapazone, supakuotas į kompaktišką SFP formos faktorių (56,4 × 13,4 × 11 mm).

Privalumai

Siųstuvas-imtuvas yra karštai keičiamas, todėl jį lengva prižiūrėti ir keisti neišjungiant tinklo įrangos. Jo vienmodės skaidulos konstrukcija su LC (UPC) jungtimi ir WDM dvikrypčiu pajėgumu sumažina kabelių sudėtingumą, kartu palaikant ilgų nuotolių ryšius iki 20 km. Kompaktiški modulio SFP matmenys ir platus veikimo temperatūrų diapazonas daro jį tinkamu įvairioms montavimo aplinkoms.

Tinka

• Ethernet ryšių išplėtimui tarp komutatorių ir maršrutizatorių universitetų miestelių tinkluose
• Ilgų nuotolių šviesolaidiniams ryšiams interneto tiekėjams ir paslaugų teikėjams
• Įmonių magistralinėms linijoms ir duomenų centrų aukštyninėms jungtims

Pagrindinės specifikacijos

• Formos faktorius: SFP (mažas formos faktorius, keičiamas)
• Duomenų sparta: 1,25 Gb/s (1250 Mbit/s, IEEE 802.3z)
• Perdavimo tipas: WDM dvikryptis
• Maksimalus pasiekiamumas: 20 km
• Skaidulos tipas: Vienmodė skaidula (9/125 µm)
• Jungtis: LC (UPC)
• Sąsaja: Šviesolaidinis SFP
• Darbinė įtampa: 3,3 V
• Veikimo temperatūrų diapazonas: -40 iki 85 °C
• Santykinė drėgmė (veikimo/saugojimo): 5–85%
• Matmenys (P×G×A): 56,4 × 13,4 × 11 mm

Kaip naudoti

Įdėkite TP-LINK ISM321B-20 SFP siųstuvą-imtuvą į SFP lizdą suderinamame komutatoriuje, maršrutizatoriuje arba siųstuvų-imtuvų krepšelyje, kol įrenginys įjungtas, jei palaikomas karštas keitimas. Prijunkite vienmodžius LC šviesolaidinius kabelius (9/125 µm) prie LC (UPC) jungties, užtikrindami teisingą poliškumą dvikrypčio WDM ryšio atveju. Patikrinkite ryšio būseną per pagrindinio įrenginio sąsają ir stebėkite optinius lygius bei pavojaus signalus naudodami tinklo valdymo įrankius.

Rekomendacijos

Patikimam veikimui naudokite kokybišką vienmodę skaidulą (9/125 µm) su LC (UPC) jungtimis ir prieš prijungimą laikykitės tinkamų valymo procedūrų. Abiejuose galuose teisingai suderinkite siųstuvo-imtuvo bangos ilgį ir WDM porą bei laikykitės gamintojo nurodymų dėl ESD apsaugos tvarkant ir montuojant.
