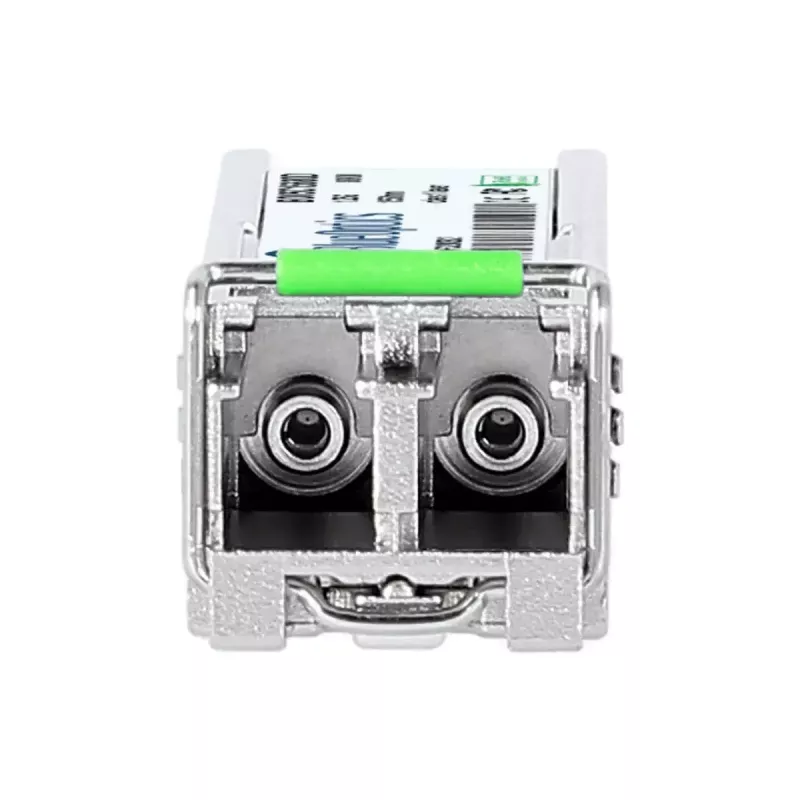

SFP siųstuvo-imtuvo modulis BlueOptics SFP1G-TR15H-BO 1250 Mbit/s 1550 nm

BlueOptics SFP1G-TR15H-BO yra vienmodis šviesolaidinis SFP siųstuvo-imtuvo modulis, sukurtas 1,25 Gbit/s eternetui ir susijusioms didelės spartos programoms. Veikdamas 1550 nm bangos ilgiu su LC dvipusio tipo jungtimi, jis palaiko optines jungtis iki 80 km ir tiekiamas kompaktiškame sidabriniame metaliniame korpuse, sveriančiame apie 20 g. Modulis atitinka pramonės MSA formos faktorių ir perdavimo charakteristikas, tinkamas naudoti komutatoriuose, maršrutizatoriuose ir kituose tinklo įrenginiuose, kurie priima 1000BASE-ZX SFP modulius.

Privalumai

Modulis užtikrina tolimojo nuotolio vienmodį ryšį 1550 nm bangos ilgiu, maksimalų duomenų perdavimo greitį 1250 Mbit/s ir vardinį maksimalų perdavimo atstumą iki 80 000 m. Atitiktis fiziniams MSA standartams ir LC dvipusio tipo jungtis užtikrina platų suderinamumą su įranga, kuri palaiko 1000BASE-ZX optiką. Aukštas MTBF (vidutinis laikas tarp gedimų) prisideda prie mažo priežiūros dažnumo ir patikimo veikimo nuolatinėje tinklo aplinkoje. Kompaktiškas sidabrinis metalinis korpusas suteikia mechaninę apsaugą ir standartinę SFP karšto keitimo galimybę.

Tinka (užduotims / naudojimo atvejams)

Pagrindinės specifikacijos

Kaip naudoti

Įdiekite siųstuvą-imtuvą į suderinamo tinklo įrenginio SFP lizdą, kai įrenginys išjungtas, arba naudokite karšto keitimo įdėjimą, jei platforma tai palaiko. Prijunkite LC dvipusio tipo vienmodžius šviesolaidinius pataisų kabelius, užtikrindami teisingą siuntimo / priėmimo orientaciją. Patikrinkite ryšio būseną ir, jei yra, įjunkite skaitmeninę diagnostinę stebėseną (DDM/DOM) priimančiajame įrenginyje, kad nuskaitytumėte realaus laiko parametrus, pvz., optinę galią ir temperatūrą. Su konfigūruokite tinklo sąsajas abiejuose galuose atitinkamam eterneto protokolui (1000BASE-ZX arba suderinamam) ir atlikite ryšio testus, kad patvirtintumėte veikimą be klaidų.

Rekomendacijos

Naudokite aukštos kokybės vienmodžius LC pataisų kabelius ir, kai įmanoma, junkite šviesolaidžius per pataisų skydus, kad sumažintumėte jungčių nusidėvėjimą. Įsitikinkite, kad tikslinė aparatinė įranga aiškiai leidžia trečiųjų šalių SFP modulius arba palaiko MSA atitinkančią optiką, kad būtų užtikrintas tinkamas veikimas. Jei jūsų aplinka reikalauja nuotolinės stebėsenos, įjunkite DDM/DOM priimančiajame įrenginyje, kad stebėtumėte optinę galią ir modulio temperatūrą. Laikykitės ESD atsargumo priemonių dirbdami su moduliu ir laikykite dulkių gaubtelius ant nenaudojamų prievadų, kad apsaugotumėte optines sąsajas.
