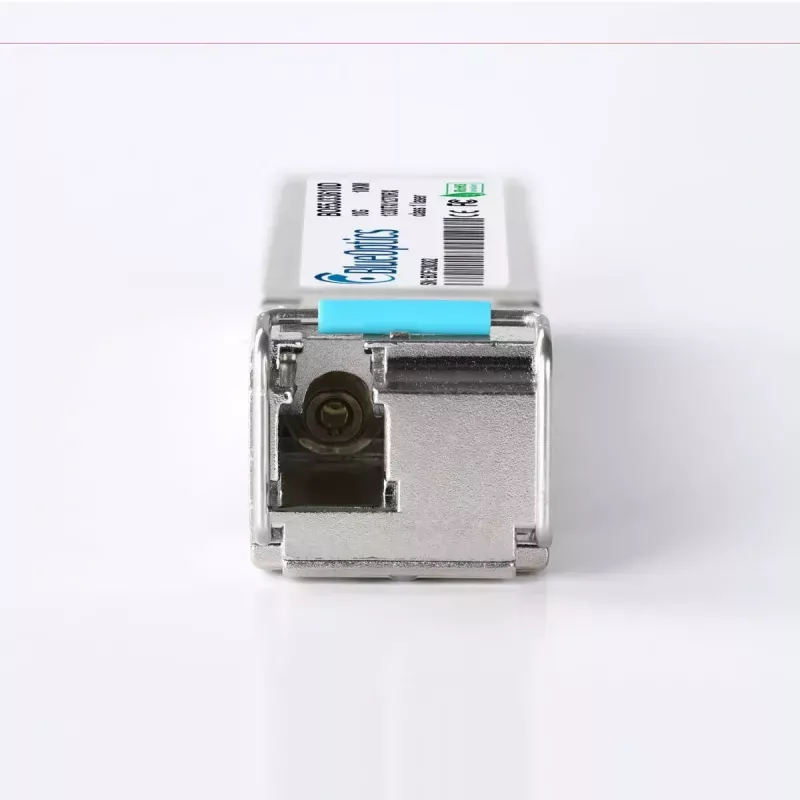

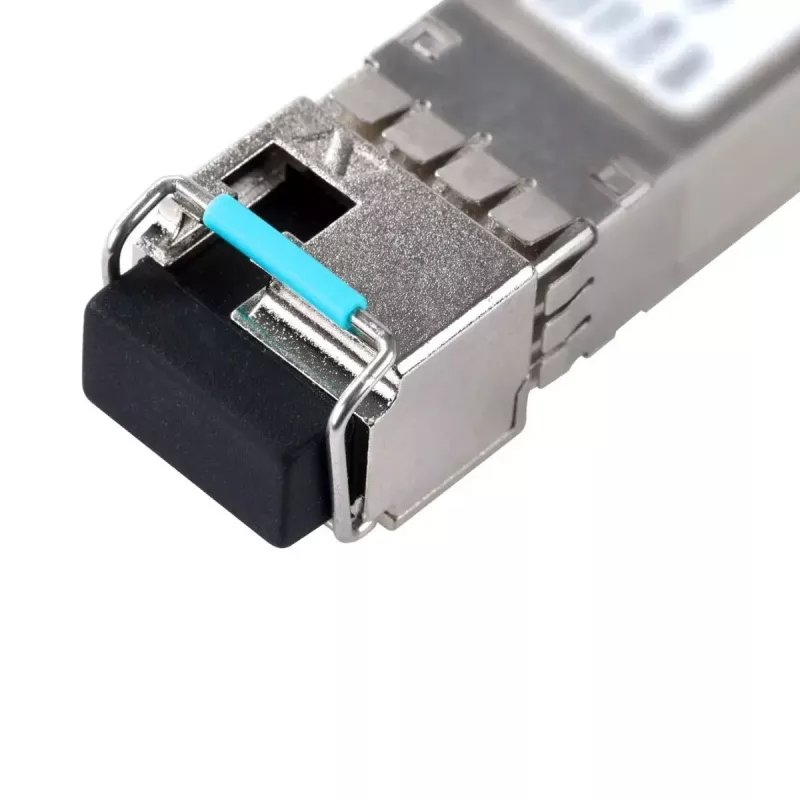

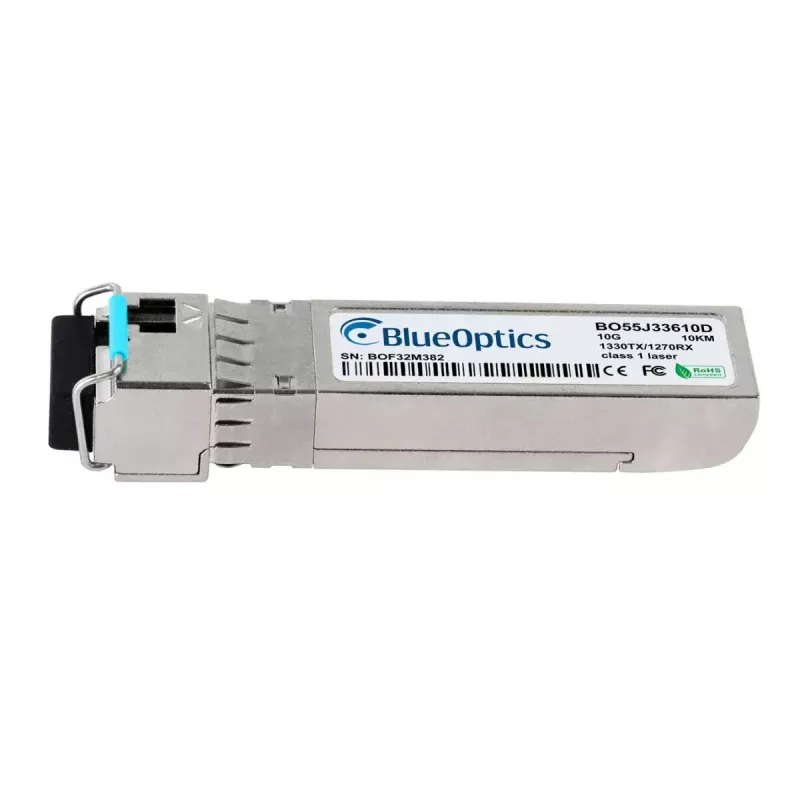

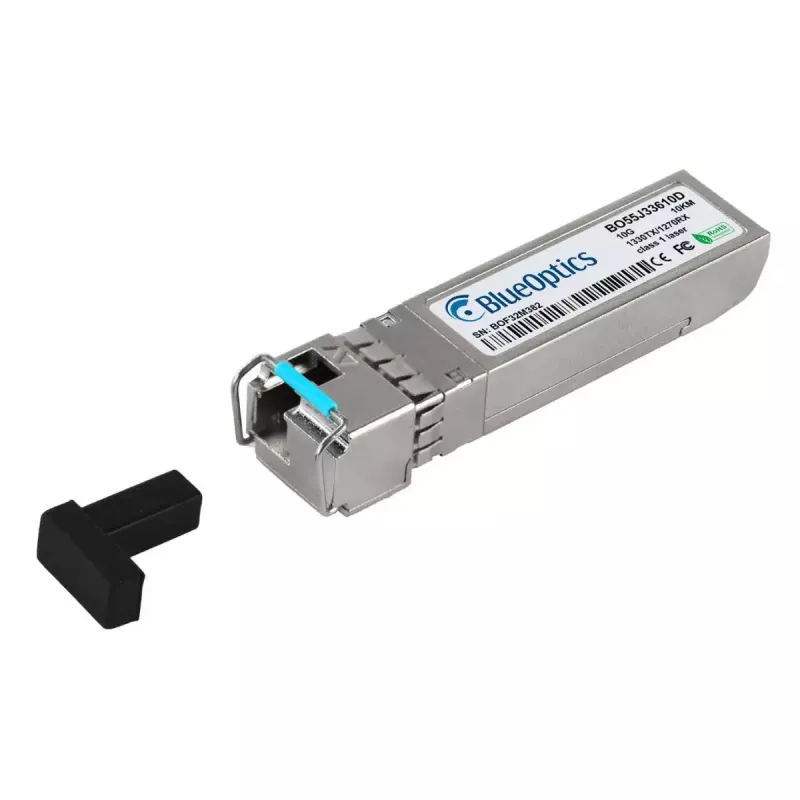

SFP+ siųstuvo-imtuvo modulis BlueOptics 02310QDT-BO 10000 Mbit/s šviesolaidinis

BlueOptics 02310QDT-BO SFP+ siųstuvo-imtuvo modulis yra šviesolaidinis jungiamasis įrenginys, skirtas 10 Gbit/s tinklams. Jis turi metalinį korpusą su sidabrine apdaila, sveria apie 20 g ir yra sukurtas ilgam tarnavimo laikui, o MTBF yra apie 1 000 000 valandų. Modulis įgyvendina 10GBASE-BX-D vienmodį optinį ryšį su LC simplex jungtimi ir palaiko vienalaikį siuntimą bei priėmimą vienu pluoštu, naudodamas skirtingus bangos ilgius siuntimui (TX) ir priėmimui (RX). Siųstuvas-imtuvas atitinka MSA SFP+ formos faktoriaus standartus mechaniniam ir elektriniam suderinamumui.

Privalumai

Modulis užtikrina iki 10000 Mbit/s duomenų perdavimo spartą vienmodžiu pluoštu ir yra suderinamas su įranga, kuri priima MSA reikalavimus atitinkančius SFP+ siųstuvus-imtuvus. Metalinis korpusas suteikia mechaninę apsaugą ir terminį stabilumą, o aukštas MTBF rodo ilgesnį eksploatavimo laiką. Sukurtas palaikyti įprastus optinius protokolus, siųstuvas-imtuvas apima skaitmeninės diagnostikos stebėjimo galimybes, kai jas palaiko pagrindinė įranga, leidžiant realiuoju laiku nuskaityti tokius parametrus kaip maitinimo įtampa, lazerio poslinkio srovė, optinė išėjimo / įėjimo galia ir temperatūra.

Tinka

• 10 Gbit/s Ethernet aukštynkryptėms ir agregavimo jungtims
• Fibre Channel over Ethernet (FCoE) ryšiams
• Tolimojo nuotolio vienmodėms jungtims iki maždaug 10 km
• Tinklo komutatoriams, maršrutizatoriams, saugojimo sistemoms ir optinėms pataisų panelėms, kurios priima SFP+ modulius

Pagrindinės specifikacijos

• Sąsajos tipas: SFP+
• Maksimali duomenų perdavimo sparta: 10000 Mbit/s (10 Gbit/s)
• Optinis tipas: vienmodis pluoštas, 10GBASE-BX-D
• Jungtis: LC simplex
• Siuntimo bangos ilgis: 1270 nm (būdingas BX-D veikimui)
• Priėmimo bangos ilgis: 1330 nm (būdingas BX-D veikimui)
• Korpusas: metalinis, sidabrinis
• Svoris: 0.02 kg
• MTBF: apie 1 000 000 valandų
• Skaitmeninė diagnostika: palaikoma, kai pagrindinė sistema suteikia DOM/DDM prieigą

Kaip naudoti

Įdėkite SFP+ siųstuvą-imtuvą į suderinamo komutatoriaus, maršrutizatoriaus ar saugojimo įrenginio SFP+ prievadą, sulygiuodami ir įstatydami modulį, kol jis užsifiksuos. Prijunkite tinkamą vienmodį LC pataisų laidą prie LC simplex jungties; užtikrinkite teisingą pluošto poliškumą ir kad nuotolinė jungtis naudotų atitinkamą BX-D bangos ilgių porą. Patikrinkite, ar pagrindinis įrenginys atpažįsta modulį ir įjungia SFP+ sąsają; įjunkite DDM/DOM stebėjimą pagrindiniame įrenginyje, jei ketinate skaityti diagnostinius parametrus. Laikykitės įrenginiui būdingų nurodymų dėl karštojo prijungimo, elektrostatinės iškrovos apsaugos ir programinės įrangos suderinamumo.

Rekomendacijos

Kad veikimas būtų patikimas, naudokite vienmodį pluoštą ir LC simplex pataisų laidus, pritaikytus 10 Gbit/s spartai, ir užtikrinkite, kad abiejuose jungties galuose būtų naudojami suderinami BX-D siųstuvai-imtuvai su atitinkamomis bangos ilgių priskyrimo reikšmėmis. Patvirtinkite suderinamumą su tiksline įranga ir programine įranga; jei įmanoma, įjunkite skaitmeninės diagnostikos stebėjimą, kad sektumėte optinius ir elektrinius parametrus, ir suplanuokite periodines šviesolaidinių jungčių patikras, kad palaikytumėte mažų nuostolių jungtis.
