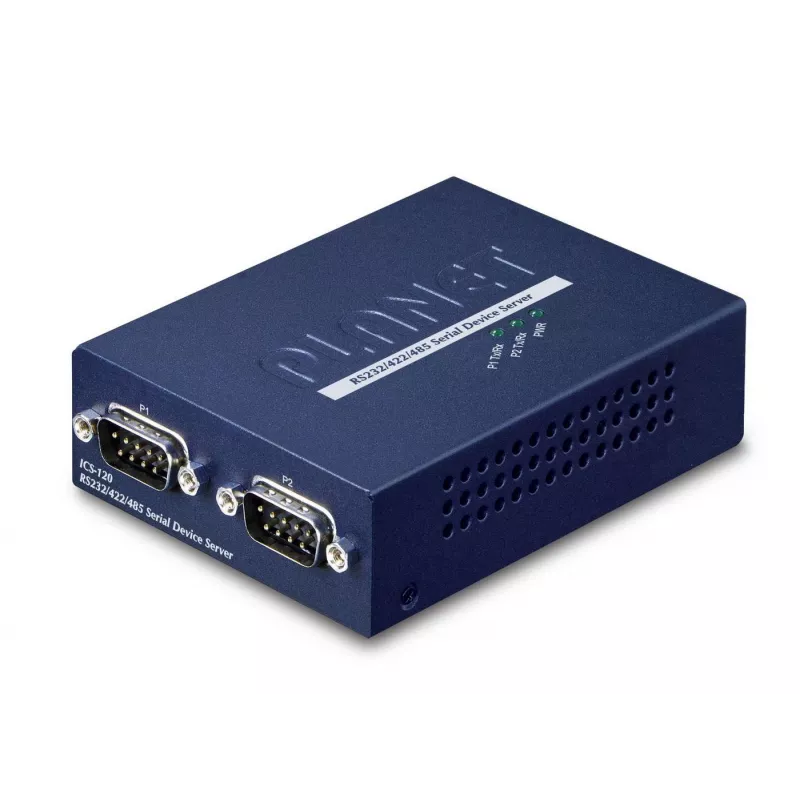

Serial Server PLANET 2-Port RS232/422/485

PLANET ICS-120 yra kompaktiškas 2 prievadų nuoseklus serveris, konvertuojantis dvi RS232/RS422/RS485 nuosekliąsias sąsajas į 10/100BASE-TX Ethernet ryšį, leidžiantis seniems nuosekliems įrenginiams prisijungti prie TCP/IP tinklo nereikalaujant keisti esamos įrangos ar programinės įrangos. ICS-120 palaiko darbinės temperatūros diapazoną nuo -10 iki 60 °C ir yra sukurtas ekonomiškam, vietą taupančiam diegimui pramoninėje ir komercinėje aplinkoje.

Privalumai

ICS-120 užtikrina patikimą nuosekliojo ryšio konvertavimą į Ethernet su vienu RJ45 10/100BASE-TX prievadu ir dviem konfigūruojamais nuosekliaisiais prievadais, palaikančiais RS232, RS422 ir RS485 standartus. Jis siūlo lankstų nuotolinį valdymą per Web GUI, Telnet ir virtualų COM (VCOM) sąsajas, kelis darbo režimus programoms ar nuosekliam aliarmui/IP ryšiui, ir kompaktišką mažos galios konstrukciją (5,5 mA sąnaudos), kuri supaprastina integraciją į esamus tinklus.

Tinka

• Senų nuosekliųjų įrenginių (RS232/RS422/RS485) prijungimui prie Ethernet tinklų
• Pramoninėms stebėjimo ir valdymo sistemoms, kurioms reikalingas nuotolinis prisijungimas
• Sistemų integratoriams, atnaujinantiems įrangą nekeičiant nuosekliosios aparatinės įrangos
• Aplinkoms su ribota erdve, kuriose reikalingas kompaktiškas nuoseklus serveris

Pagrindinės specifikacijos

• Modelis: PLANET ICS-120 (MPN: ICS-120, EAN: 4711605285445)
• Nuoseklieji prievadai: 2 × RS232/RS422/RS485 (konfigūruojami)
• Ethernet: 1 × 10/100BASE-TX RJ45
• Energijos sąnaudos: 5,5 mA
• Matmenys: 97 × 70 × 26 mm
• Svoris: 189 g
• Darbinė temperatūra: -10 iki 60 °C
• Spalva: Mėlyna

Kaip naudoti

Įdiekite ICS-120 šalia nuosekliųjų įrenginių, kuriuos norite prijungti prie tinklo, prijunkite kiekvieną įrenginį prie vieno iš serverio nuosekliųjų prievadų naudodami atitinkamą RS232/RS422/RS485 laidų sujungimą, ir įjunkite Ethernet kabelį į 10/100BASE-TX RJ45 prievadą, kad prisijungtumėte prie TCP/IP tinklo. Konfigūruokite tinklo nustatymus ir nuosekliuosius parametrus per Web GUI, Telnet arba VCOM įrankį pagal savo programos reikalavimus. Pasirinkite tinkamą darbo režimą (programos arba nuosekliojo/aliarmo režimą), kad atitiktų, kaip įrenginiai turėtų inicijuoti ar atsakyti į ryšius.

Rekomendacijos

Siekiant patikimo ilgalaikio veikimo, montuokite ICS-120 vėdinamoje vietoje, neviršijant nurodyto temperatūros diapazono (-10 iki 60 °C), naudokite ekranuotus kabelius ten, kur reikia, kad sumažintumėte trikdžius, ir po pradinės konfigūracijos sukurkite įrenginio konfigūracijos atsarginę kopiją, kad supaprastintumėte būsimą priežiūrą ar keitimą.
