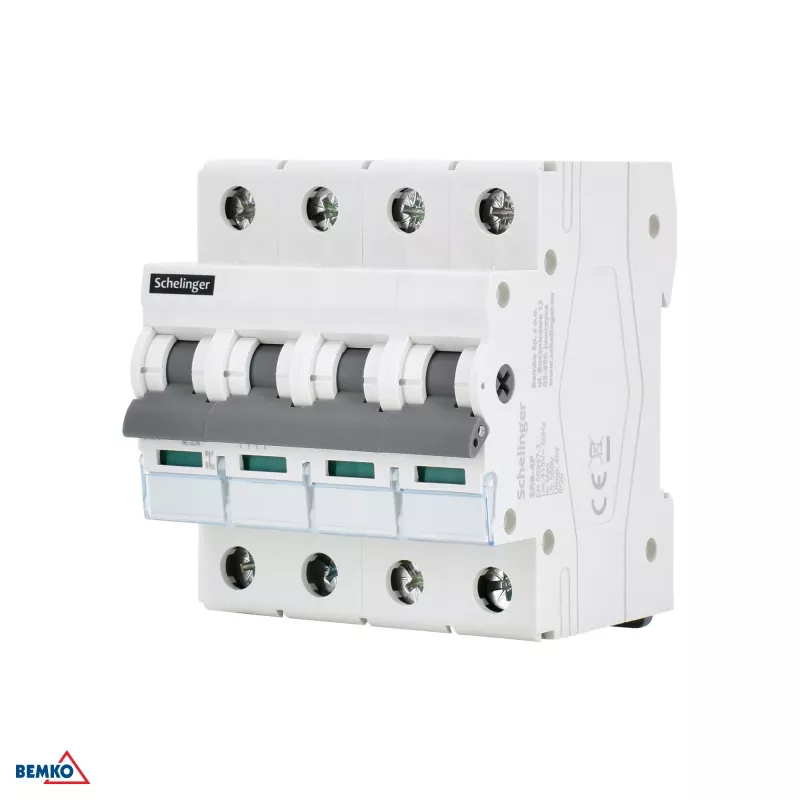

SCHELINGER A11-SR8-4P-100 4-Pole 100A Isolating Switch Disconnector

SCHELINGER A11-SR8-4P-100 yra aukštos kokybės 4 polių izoliacinis jungiklis-atjungiklis, skirtas 100A srovei, užtikrinantis patikimą pagrindinį perjungimą ir atjungimą elektros skirstymo sistemose. Atitinka IEC/EN 60947-3 standartą, šis tvirtas įrenginys užtikrina saugų grandinių izoliavimą priežiūros ar avarinio išjungimo metu. Kompaktiškas 4 modulių dizainas tinka standartiniams DIN bėgio (TH35) korpusams, todėl idealiai tinka pramoninėms, komercinėms ir gyvenamosioms patalpoms.

Privalumai

Šis izoliacinis jungiklis pasižymi išskirtiniu patvarumu: mechaninis tarnavimo laikas – 20 000 ciklų, elektrinis – 10 000 ciklų. Priekinė apsauga IP40 ir gnybtų apsauga IP20 užtikrina apsaugą nuo dulkių ir atsitiktinio prisilietimo. Esant 6 kV vardinei impulsinei atsparumo įtampai ir 10 kA (1s) trumpojo jungimo atsparumui, jis patikimai veikia gedimo sąlygomis. Platus darbinės temperatūros diapazonas (-25°C iki +50°C) užtikrina funkcionalumą įvairiose aplinkose.

Tinka

• Pagrindinis jungiklis/atjungiklis skirstomuosiuose skyduose
• Pramoniniai valdymo pultai
• Komercinių pastatų elektros sistemos
• Atsinaujinančios energijos įrenginiai (pvz., saulės fotovoltinės sistemos)
• Priežiūros izoliavimas mašinoms

Pagrindinės specifikacijos

• Polių skaičius: 4P
• Vardinė srovė (In): 100 A
• Vardinė darbinė įtampa (Ue): 400 V AC
• Vardinė izoliacijos įtampa (Ui): 690 V AC
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Trumpojo jungimo atsparumo srovė (Icw): 10 kA (1s)
• Standarto atitiktis: IEC/EN 60947-3
• Montavimo būdas: DIN bėgis (TH35)
• Modulinis plotis: 4 moduliai
• Gnybtų talpa: 1,5 - 50 mm²
• Elektrinis tarnavimo laikas: 10 000 ciklų
• Mechaninis tarnavimo laikas: 20 000 ciklų
• Apsaugos laipsnis (priekis): IP40
• Apsaugos laipsnis (gnybtai): IP20
• Darbinės temperatūros diapazonas: -25°C iki +50°C
• Dažnis: 50/60 Hz

Rekomendacijos

Siekiant optimalaus veikimo, užtikrinkite tinkamą sukimo momento nustatymą jungiant gnybtus (vadovaukitės gamintojo nurodymais). Šis jungiklis tinka naudoti kaip pagrindinis izoliatorius pagal vietinius elektros kodeksus. Visada patikrinkite suderinamumą su aukštesnės grandies apsaugos įtaisais.
