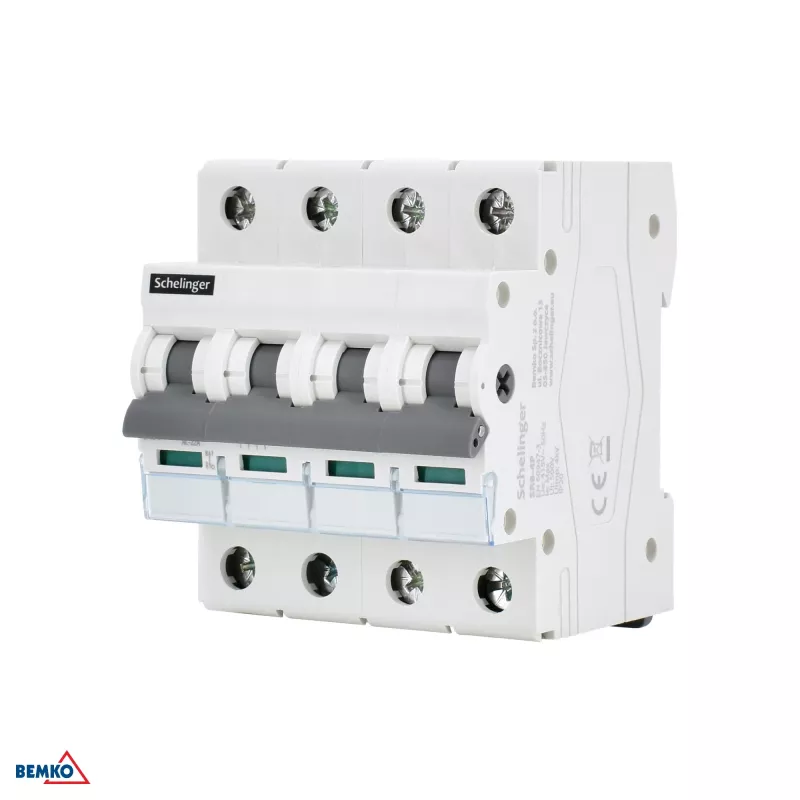

SCHELINGER A11-SR8-4P-063 4P 63A Izoliacinis jungiklis

SCHELINGER A11-SR8-4P-063 yra aukštos kokybės 4 polių izoliacinis jungiklis, skirtas patikimai elektros izoliacijai pramoninėse ir komercinėse instaliacijose. Nominali srovė 63 A ir įtampa 400 V AC, šis jungiklis užtikrina saugų grandinių atjungimą priežiūros ir avarinio išjungimo metu. Atitinka IEC/EN 60947-3 standartą, pasižymi tvirtu veikimu su vardine impulsine atsparumo įtampa 4 kV ir trumpojo jungimo geba 3 kA.

Privalumai

Šis izoliacinis jungiklis turi aiškią ĮJUNGTA/IŠJUNGTA padėties indikaciją, užtikrinančią saugų veikimą. Kompaktiškas 4 modulių (72 mm) dizainas tinka standartiniams DIN bėgiams (TH35), taupant vietą skirstomuosiuose skyduose. Dėl didelės elektrinės (10 000 ciklų) ir mechaninės (20 000 ciklų) patvarumo užtikrina ilgalaikį patikimumą. Priekinė apsaugos klasė IP40 ir gnybtų apsauga IP20 užtikrina gerą atsparumą dulkėms ir prisilietimui.

Tinka

• Pramoniniams elektros skydams
• Komercinių pastatų skirstomiesiems skydui
• Priežiūros izoliacijai mašinose
• Avarinio atjungimo programoms

Pagrindinės specifikacijos

• Produkto tipas: Izoliacinis jungiklis
• Polių skaičius: 4P
• Vardinė srovė (In): 63 A
• Vardinė įtampa (Ue): 400 V AC
• Vardinė izoliacijos įtampa (Ui): 500 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 4 kV
• Dažnis: 50/60 Hz
• Montavimo tipas: DIN bėgis (TH35)
• Modulio plotis: 4 moduliai (72 mm)
• Elektrinė patvarumas: 10 000 ciklų
• Mechaninė patvarumas: 20 000 ciklų
• Apsaugos laipsnis (priekyje): IP40
• Apsaugos laipsnis (gnybtuose): IP20
• Darbinė temperatūra: -25°C iki +50°C
• Gnybtų talpa (standi viela): 1-35 mm²
• Gnybtų talpa (lanksti viela): 1-25 mm²
• Standarto atitiktis: IEC/EN 60947-3
• Indikacija: ĮJUNGTA/IŠJUNGTA padėtis
• Vardinė trumpojo jungimo geba (Icm): 3 kA
• Spalva: Pilka/Balta

Rekomendacijos

Siekiant optimalaus veikimo, montavimo metu užtikrinkite tinkamus sukimo momento nustatymus ir naudokite atitinkamo dydžio kabelius pagal nurodytą gnybtų talpą. Visada patikrinkite suderinamumą su esama DIN bėgių sistema.
