Sąsajos adapteris InLine 76619F — nuosekliosios/lygiagrečiosios jungties priedas

Patikimas nuoseklusis ryšys:Du nepriklausomi RS-232 prievadai leidžia prijungti klasikinius išorinius įrenginius prie šiuolaikinių PCIe sistemų.
Stabilus duomenų perdavimas net esant didelei apkrovai: 256 baitų FIFO buferiai siuntimo ir gavimo duomenims užtikrina nepertraukiamą ryšį.
Universalus suderinamumas: palaiko spartą iki 921 600 bps, taip pat įprastus RS-232 signalus – idealiai tinka pramonei, valdymo technikai ir IT.
Lanksti sistemos integracija:tinka kompaktiškiems pramoniniams kompiuteriams ar stalinėms sistemoms dėl standartinių ir žemo profilio lizdų laikiklių.
Platus operacinių sistemų palaikymas:palaiko Windows versijas nuo 7, dabartinius Windows serverius ir Linux nuo branduolio 2.6.30 – tvarkyklių kompaktinis diskas pridedamas.

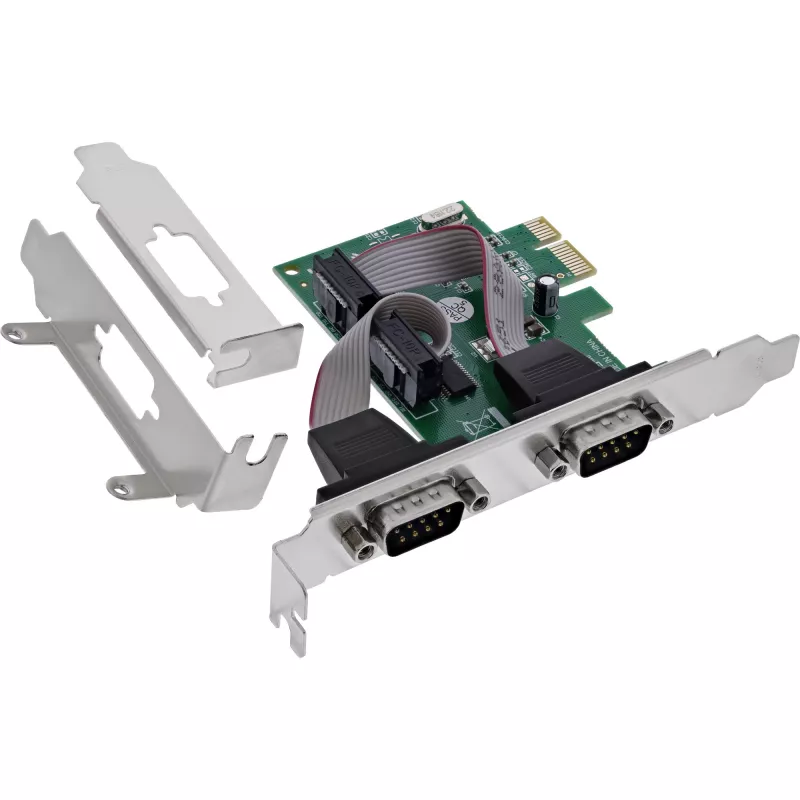

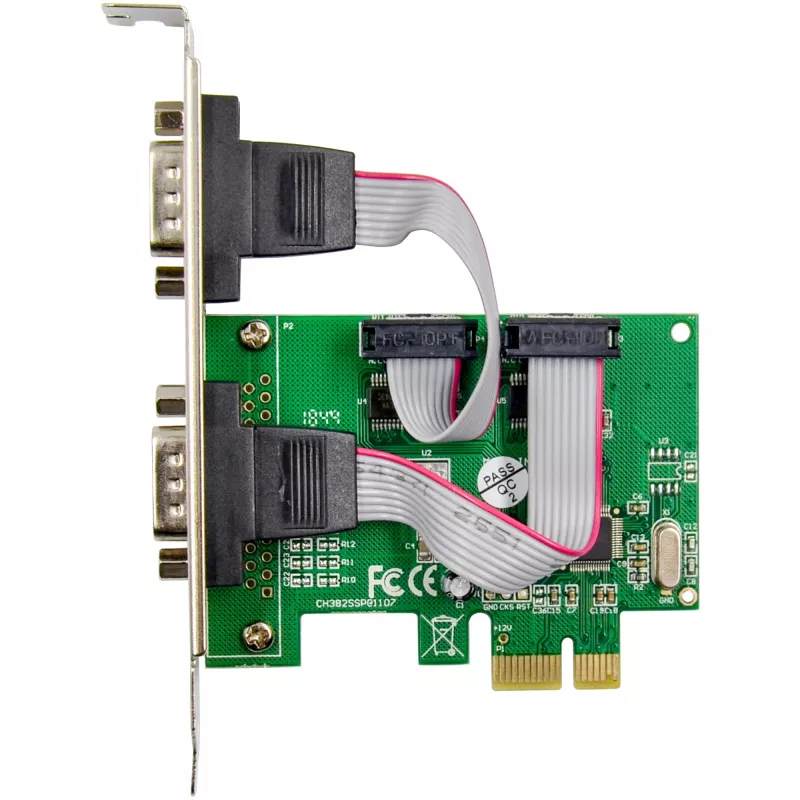

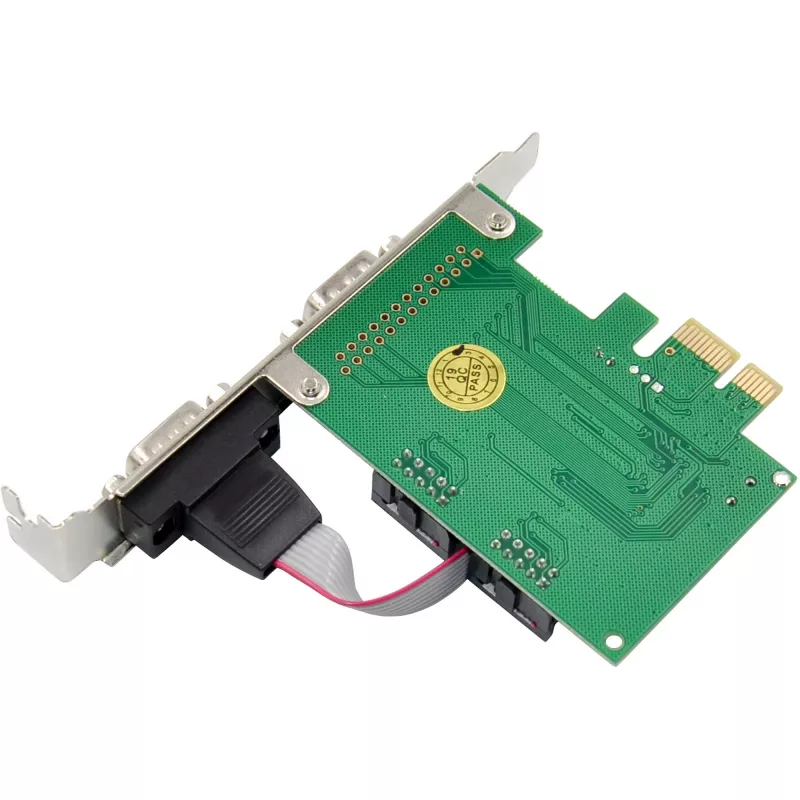

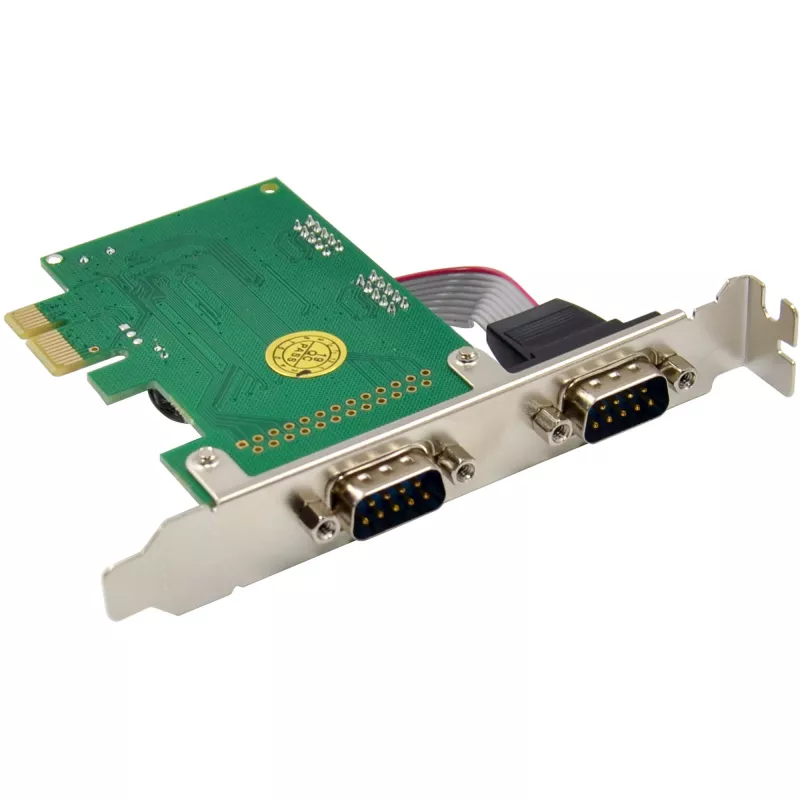

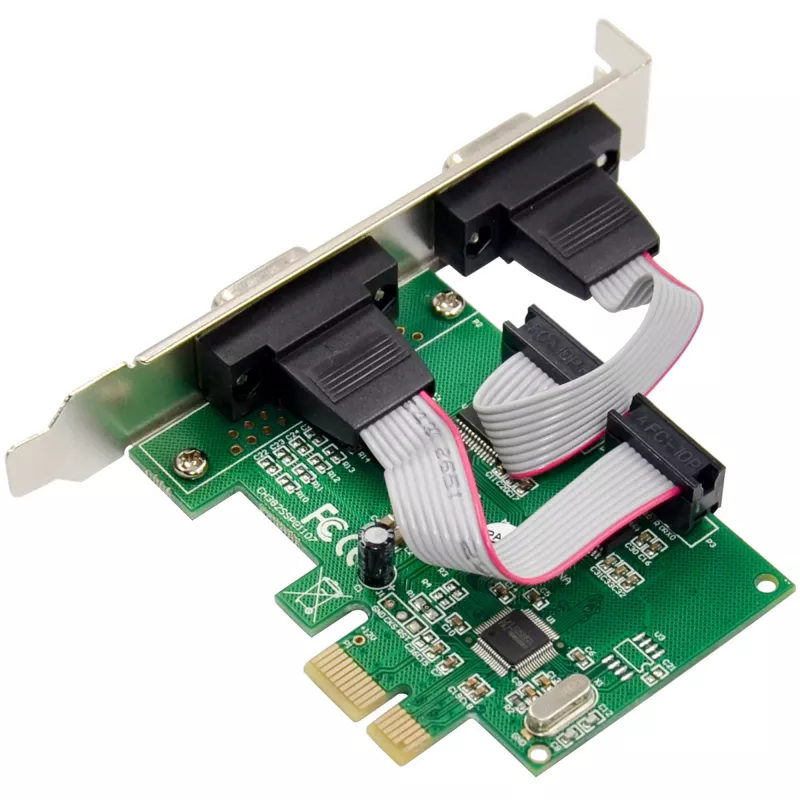

InLine® PCIe 2 prievadų RS-232 kortelė yra profesionalus sprendimas plečiant šiuolaikinius kompiuterius klasikinėmis nuosekliosiomis sąsajomis. Turinti du D-Sub 9 lizdus, kortelė užtikrina patikimą RS-232 ryšį per CH382L valdiklį. Kortelė yra idealus pasirinkimas ypač pramoninėms reikmėms, mechanikos inžinerijai ar matavimo ir valdymo prietaisų prijungimui.
Dėl lanksčiai reguliuojamos spartos nuo 50 iki 921 600 bps ir plataus signalų rinkinio (TXD, RXD, RTS, CTS, DTR, DSR, DCD, RI) kortelė yra itin universali. Integruotas 256 baitų FIFO buferis užtikrina stabilų ir našų duomenų perdavimą – net esant nuolatiniam ryšiui ar dideliems duomenų kiekiams.
PCIe x1 sąsaja leidžia lengvai integruoti į šiuolaikines sistemas ir yra atgaliniu būdu suderinama su senesnėmis PCIe versijomis. Pridedamas žemo profilio lizdo laikiklis leidžia kortelę montuoti tiek standartiniuose, tiek kompaktiškuose korpusuose. Papildoma ESD apsauga iki ±15 kV apsaugo prijungtus įrenginius nuo elektrostatinės iškrovos.
Tvarkyklės, skirtos Windows (nuo 7 iki 11, Server nuo 2008 R2), ir Linux sistemų nuo branduolio 2.6.30 palaikymas papildo bendrą paketą. Dėl savo stabilios konstrukcijos, plataus OS palaikymo ir profesionalių funkcijų ši kortelė yra patikimas įrankis visiems, kurie pasikliauja klasikiniu nuosekliuoju ryšiu.
Techniniai duomenys

PCIe standartas: PCIe v1.1 x1 linija (suderinama su PCIe 2.0 ir naujesnėmis)
Jungtys: 2x RS-232, D-Sub 9 lizdas (vyriškas)
Lustų rinkinys: CH382L
Spartos: nuo 50 iki 921 600 bps (perdavimo greitis per sekundę)
FIFO buferis: 256 baitai siuntimo ir gavimo duomenims (stabilus perdavimas esant dideliems duomenų srautams)
Signalų rinkiniai: TXD, RXD, RTS, CTS, DTR, DSR, DCD, RI
Perdavimo režimas: Pilnas dvipusis
Duomenų bitai: 5, 6, 7 arba 8 bitai (priklausomai nuo prijungto įrenginio)
Stabdymo bitai: 1 arba 2 (nurodo perdavimo pabaigą)
Lygiškumas: Nėra, lyginis, nelyginis, žymė, tarpas (tikrinti nuosekliosios komunikacijos nustatymus)
ESD apsauga: iki ±15 kV
Darbo temperatūra: nuo 0 °C iki 55 °C
Laikymo temperatūra: nuo -40 °C iki 70 °C
Maksimali drėgmė: 90%, be kondensacijos

Palaikomos operacinės sistemos

Windows 7 / 8 / 8.1 / 10 / 11
Windows Server 2008 R2 ir naujesnės
Linux nuo branduolio 2.6.30

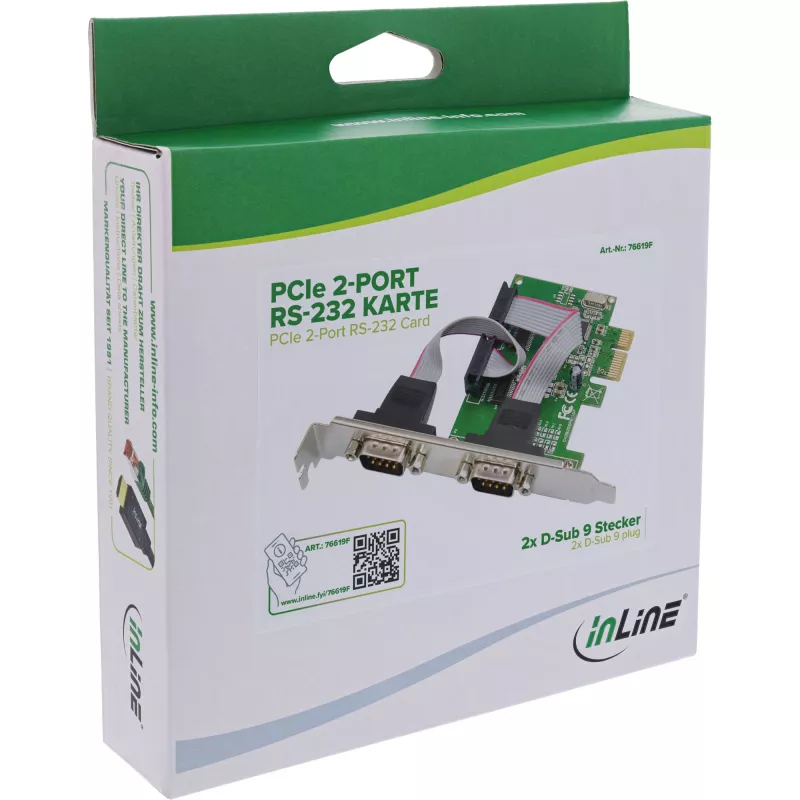

Pristatymo apimtis

1x InLine PCIe 2 prievadų RS-232 kortelė, 2x D-Sub 9 lizdai
2x žemo profilio lizdo laikiklis
1x tvarkyklių kompaktinis diskas
1x naudotojo vadovas vokiečių/anglų kalbomis

InLine 76619F. Priimančiojo įrenginio sąsaja: PCIe, Išvesties sąsaja: Nuoseklioji, Priimančiojo įrenginio sąsajos lytis: Vyriška. Paskirtis: PC, Kilmės šalis: Taivanas. Lustų rinkinys: CH382L, Spartos greitis: 921.6 Kbit/s, FIFO (pirmas į, pirmas iš): 256 B. Palaikomos Windows operacinės sistemos: Windows 10, Windows 11, Windows 7, Windows 8, Windows 8.1, Windows XP, Palaikomos Linux operacinės sistemos: Kernel 2.6, Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4,..., Palaikomos serverių operacinės sistemos: Windows Server 2008 R2, Windows Server 2012, Windows Server 2012 R2, Windows Server 2013, Windows.... Plotis: 85 mm, Gylis: 85 mm, Aukštis: 20 mm

Kaip naudoti

Įdėkite kortelę į laisvą PCIe x1 lizdą (arba suderinamą didesnį lizdą) kompiuterio korpuse ir pritvirtinkite tinkamą laikiklį standartiniams arba žemo profilio korpusams. Prijunkite nuosekliuosius įrenginius naudodami standartinius DB9 laidus prie dviejų D-Sub 9 lizdų. Įdiekite tvarkykles iš pridedamo kompaktinio disko arba atsisiųskite dabartines tvarkykles, skirtas Windows (7 ir naujesnės, Server 2008 R2 ir vėlesnės) arba Linux branduolį nuo 2.6.30. Konfigūruokite nuosekliojo prievado parametrus (spartą, duomenų bitus, stabdymo bitus, lygiškumą, srauto valdymą) operacinėje sistemoje ar programoje, kad jie atitiktų prijungtą įrenginį.

Rekomendacijos

Naudokite ekranuotus DB9 laidus ir įjunkite aparatinį srauto valdymą (RTS/CTS), kai dirbate didelėmis spartomis arba su nuolatiniais duomenų srautais. Patikrinkite lygiškumo ir stabdymo bitų nustatymus, kad jie atitiktų senesnę įrangą, ir užtikrinkite ESD atsargumo priemones jungiant arba atjungiant įrenginius.
