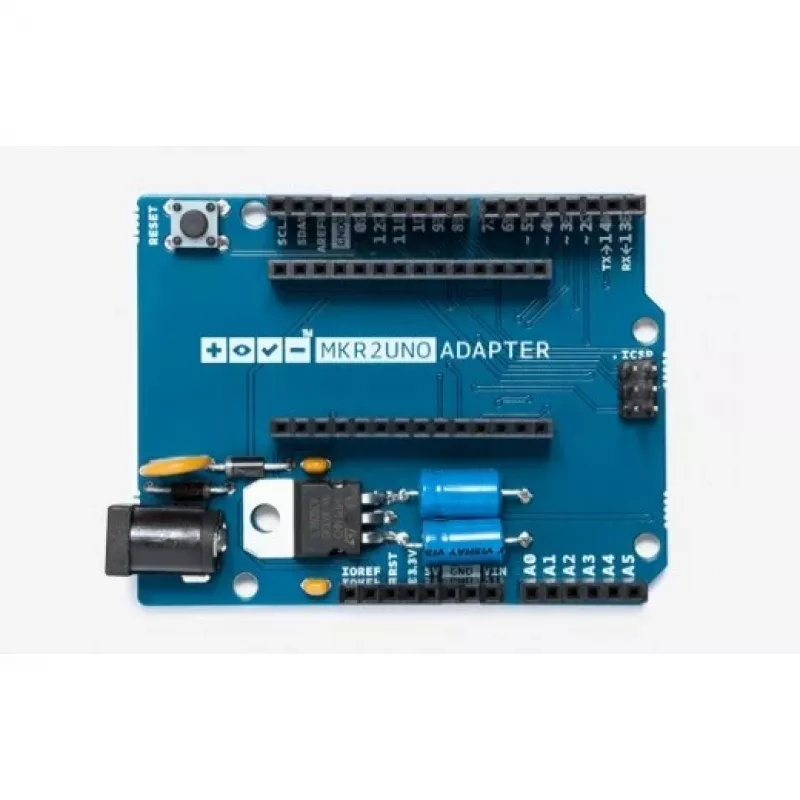

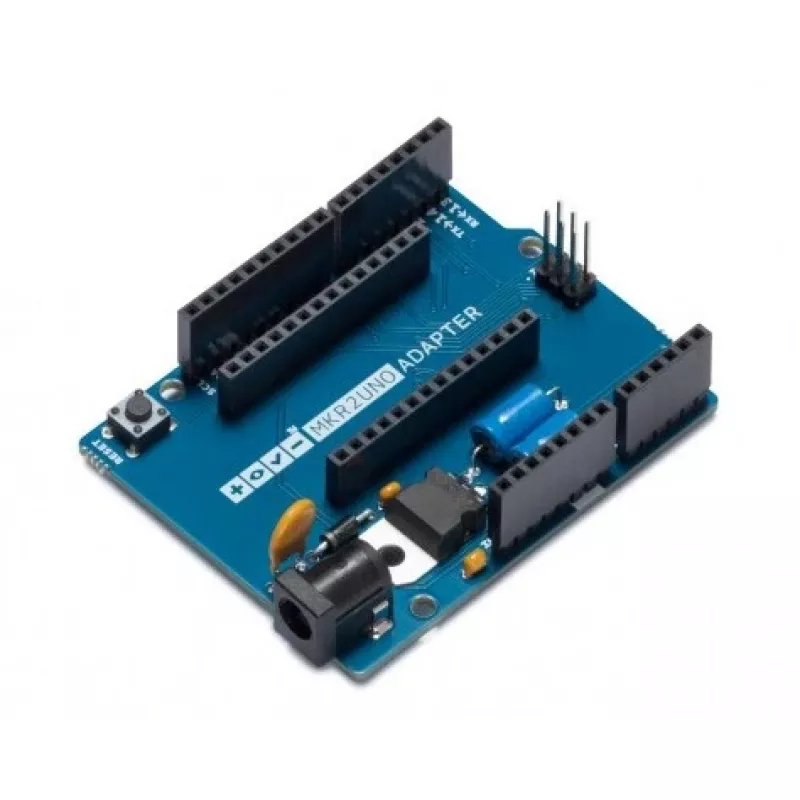

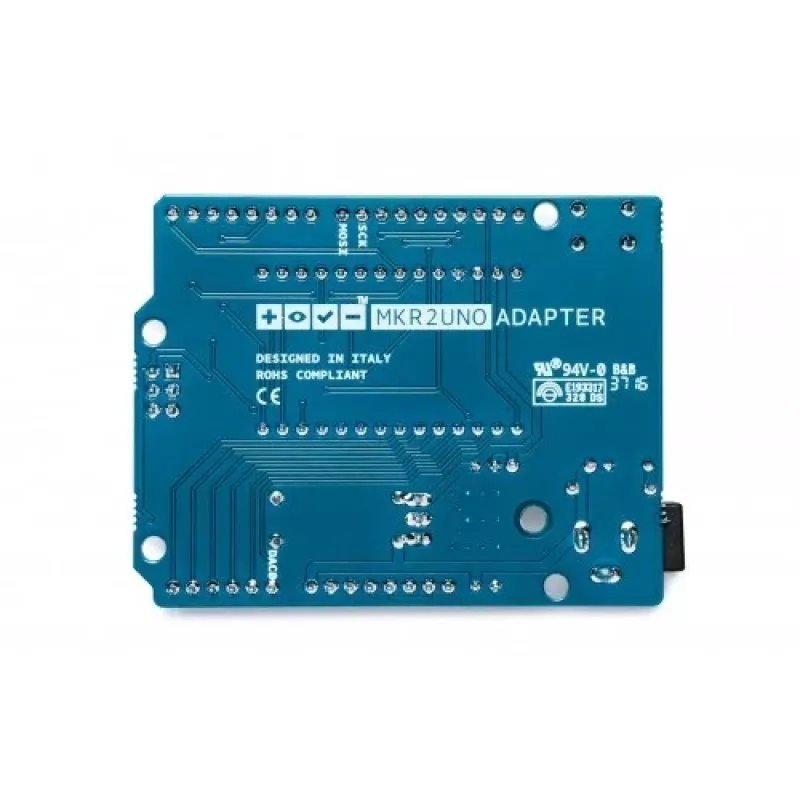

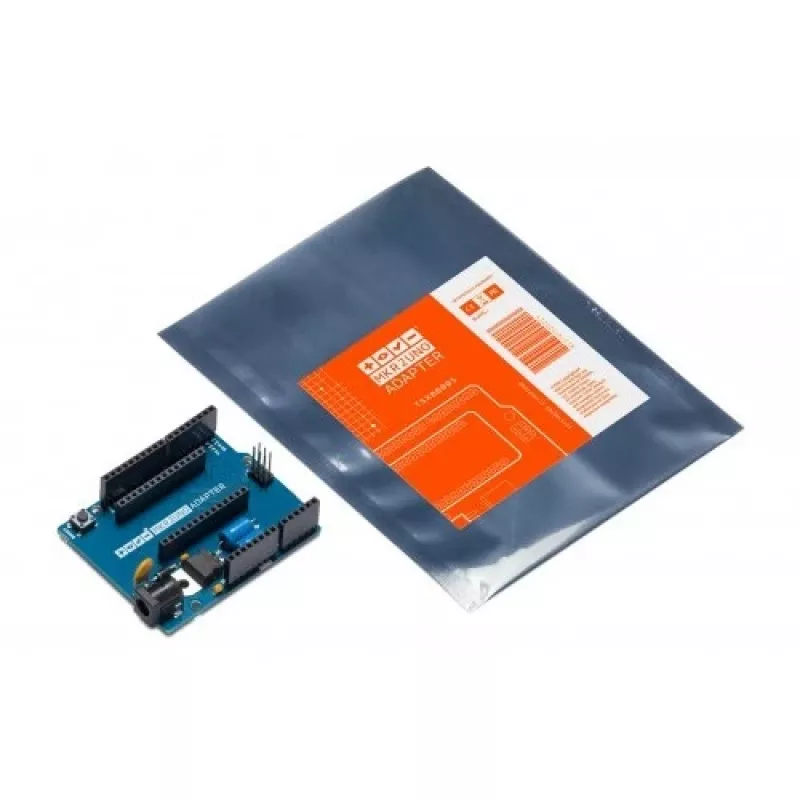

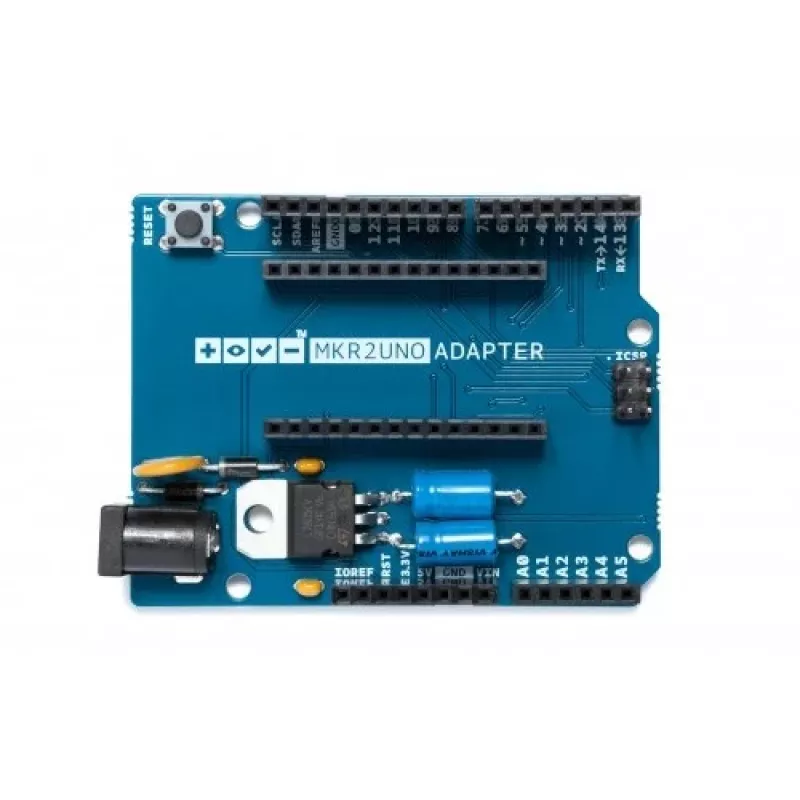

Sąsajos adapterio plokštė Arduino TSX00005

„Arduino TSX00005“ sąsajos adapterio plokštė leidžia montuoti MKR1000 plokštę ir naudoti standartinius „Arduino UNO“ skydus. Ji konvertuoja UNO formos faktoriaus skydų jungtis į MKR suderinamą išdėstymą, todėl galima integruoti UNO priedus su MKR plokštėmis išlaikant kompaktiškus matmenis (53,4 mm × 68,6 mm) ir mažą svorį (24 g).

Privalumai

Adapteris užtikrina paprastą mechaninę ir elektrinę sąsają tarp MKR ir UNO formos faktorių, išsaugodamas skydų suderinamumą nekeičiant esamų skydų. Dėl kompaktiškų matmenų ir mažo svorio jį lengva pridėti prie prototipų ir galutinių konstrukcijų. Pagamintas „Arduino“ ir identifikuojamas pagal MPN TSX00005, jis palaiko patikimą jungiamumą ir nuoseklų kontaktų išlygiavimą.

Tinka

• UNO skydais pagrįstų projektų atnaujinimui į MKR plokštes (pavyzdžiui, MKR1000)
• Prototipų kūrimui, kai reikia išbandyti UNO skydus su MKR formos faktoriaus valdikliais
• Edukaciniams projektams ir laboratorijoms, kur reikalingas keičiamų skydų naudojimas
• Erdvės apribojimų turinčioms konstrukcijoms, kurioms reikia lengvo adapterio

Pagrindinės specifikacijos

• Prekės ženklas: Arduino
• Modelis / MPN: TSX00005
• EAN: 8137470202138
• Suderinamas formos faktorius: UNO skydai prie MKR plokščių
• Matmenys: 53,4 mm (P) × 68,6 mm (G)
• Svoris: 24 g

Kaip naudoti

Įdėkite MKR1000 plokštę ant adapterio plokštės taip, kad MKR kontaktai sutaptų su adapterio montavimo padėtimis, tada pritvirtinkite plokštę tinkamomis atramomis arba varžtais. Sumontavus MKR plokštę, įkiškite bet kurį suderinamą UNO skydą į adapterio UNO stiliaus jungtį. Prieš įjungdami konstrukciją, įsitikinkite, kad skydo orientacija ir kontaktų išlygiavimas yra teisingi.

Rekomendacijos

Naudokite su MKR1000 arba kitomis MKR serijos plokštėmis ir standartiniais UNO skydais. Patikrinkite mechaninį tarpą ir kontaktų suderinamumą skydams, kuriuose naudojami nestandartiniai arba aukšti komponentai; vengkite pernelyg didelio mechaninio įtempio kontaktams įstatant ar išimant skydus.
