Proto skydas Arduino MKR Proto Shield mėlynas

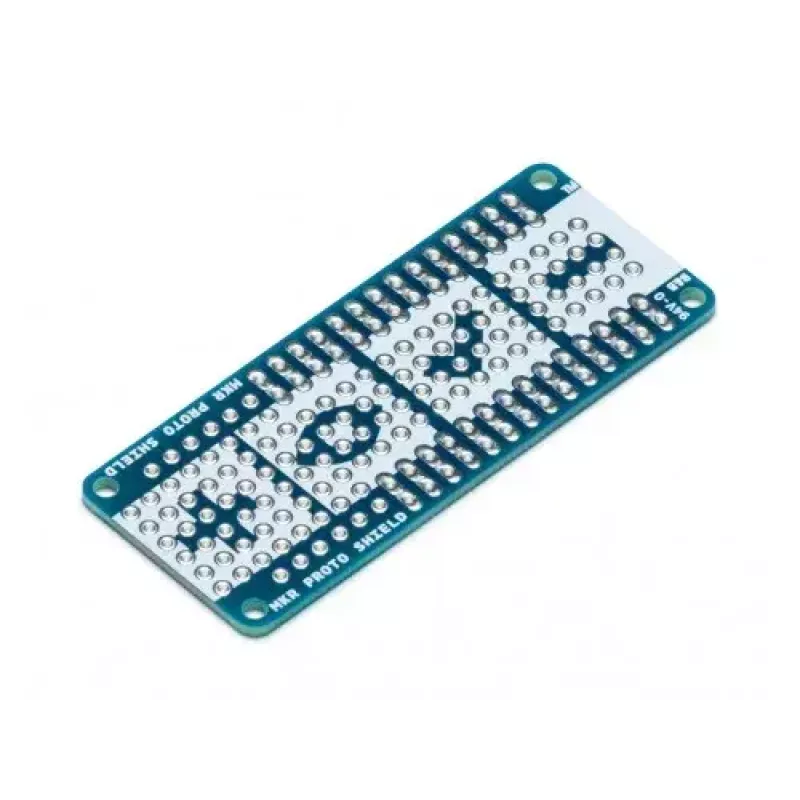

Arduino MKR Proto Shield mėlynas yra kompaktiškas prototipavimo skydas, sukurtas Arduino MKR plokštėms. Jis tiesiogiai jungiamas prie MKR plokštės naudojant komplekte esančias mamytes ir tėvelius kištukines jungtis ir suteikia dubliuotą išvedimą kiekvienam plokštės kontaktui bei daug litavimui tinkamų kiaurymių, išdėstytų standartinėje 0,1" (2,54 mm) gardelėje. Mažas pėdsakas (25 mm × 61,5 mm) ir apie 13 g svoris leidžia skydą naudoti greitam grandynų maketavimui ir nestandartiniam komponentų išdėstymui kuriant bei įgyvendinant pomėgių projektus.

Privalumai

Skydas dubliuoja visus MKR plokštės kontaktus į patogias kištukines jungtis, supaprastina litavimą dėl taisyklingos 0,1" gardelės ir tvirtinamas tiesiai prie MKR formos faktoriaus naudojant pridedamas jungtis. Kompaktiškas dydis ir mažas svoris daro jį tinkamą prototipams, kuriems reikia mažai vietos, išlaikant visą prieigą prie plokštės signalų jutikliams, vykdikliams ir ryšio moduliams.

Tinka

• Spartus prototipavimas su Arduino MKR plokštėmis
• Jutiklių, modulių ir išvedamųjų komponentų testavimas ir laidų sujungimas
• Kompaktiški įterptiniai projektai, reikalaujantys nestandartinių lituotų grandynų

Pagrindinės specifikacijos

• Suderinamumas: Arduino MKR serijos plokštės
• Matmenys: 25 mm (plotis) × 61,5 mm (gylis)
• Svoris: apytiksliai 13 g

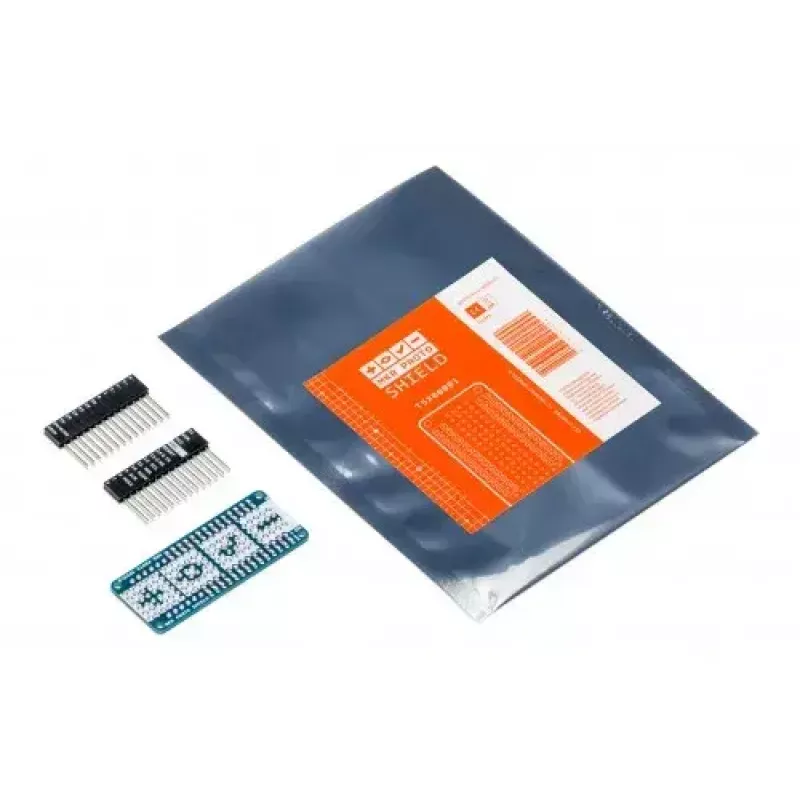

• Jungties tipas: pridedamos mamytės ir tėveliai kištukinės jungtys tiesioginiam prijungimui

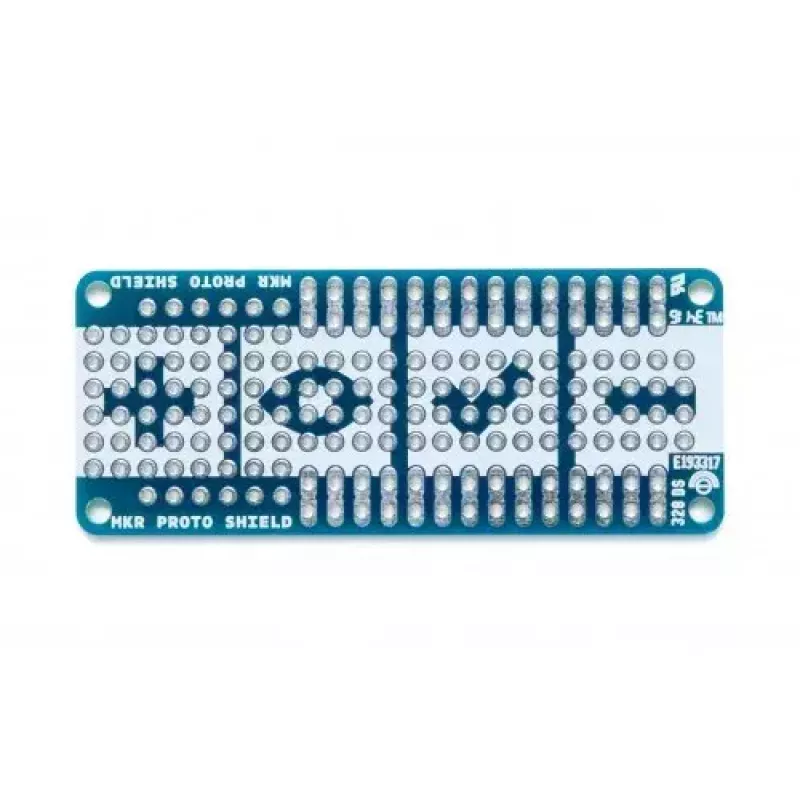

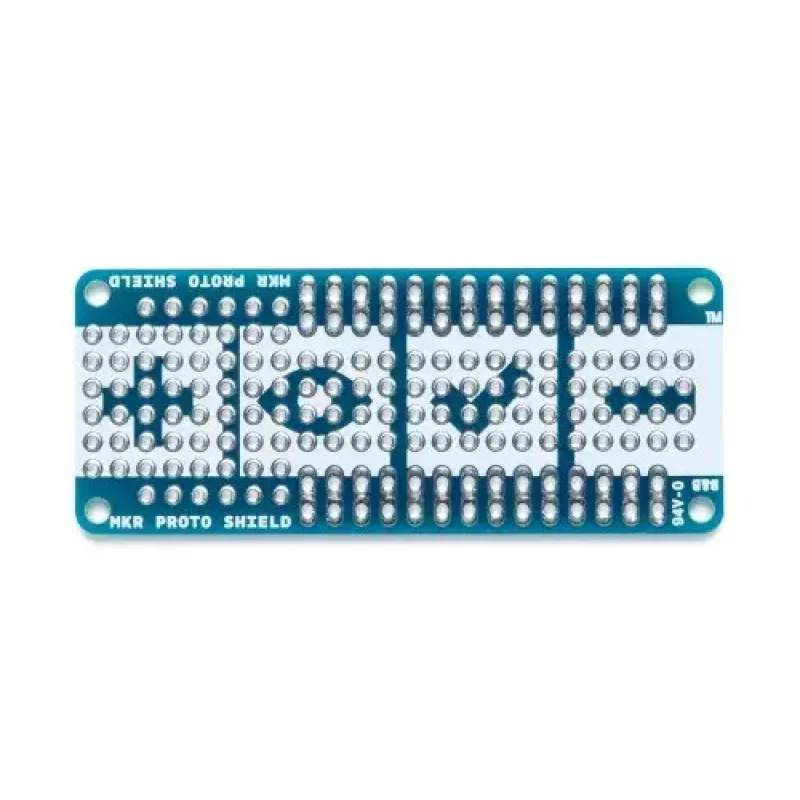

• Prototipo sritis: lituojamos kiaurymės ant 0,1" (2,54 mm) gardelės
• Gamintojas: Arduino, MPN TSX00001, EAN 8137470202442

Kaip naudoti

Pritvirtinkite pridedamas tėvelius ir mamytes kištukines jungtis prie prototipo skydo, jei jos nėra iš anksto sumontuotos, sulygiuokite skydą su MKR plokštės kontaktais ir spauskite jungtis kartu, kol skydas bus tvirtai įstatytas. Naudokite dubliuotus kontaktų išvedimus, kad kūrimo metu prijungtumėte jungiamuosius laidus ar komponentus. Nuolatinėms jungtims dėkite ir lituokite komponentus ant 0,1" gardelės srities, užtikrindami teisingą poliškumą ir signalų maršrutą jūsų grandinei.

Rekomendacijos

Plokštė skirta žemos įtampos prototipavimui su Arduino MKR plokštėmis. Dirbdami su komponentais, laikykitės tinkamų ESD atsargumo priemonių ir prieš jungdami maitinimą patikrinkite maitinimo bei signalo jungtis. Nuolatiniam įrengimui litavimo siūlės turi būti patikrintos, o sunkesniems komponentams ar kabeliams naudokite įtempimo mažinimo priemones.
