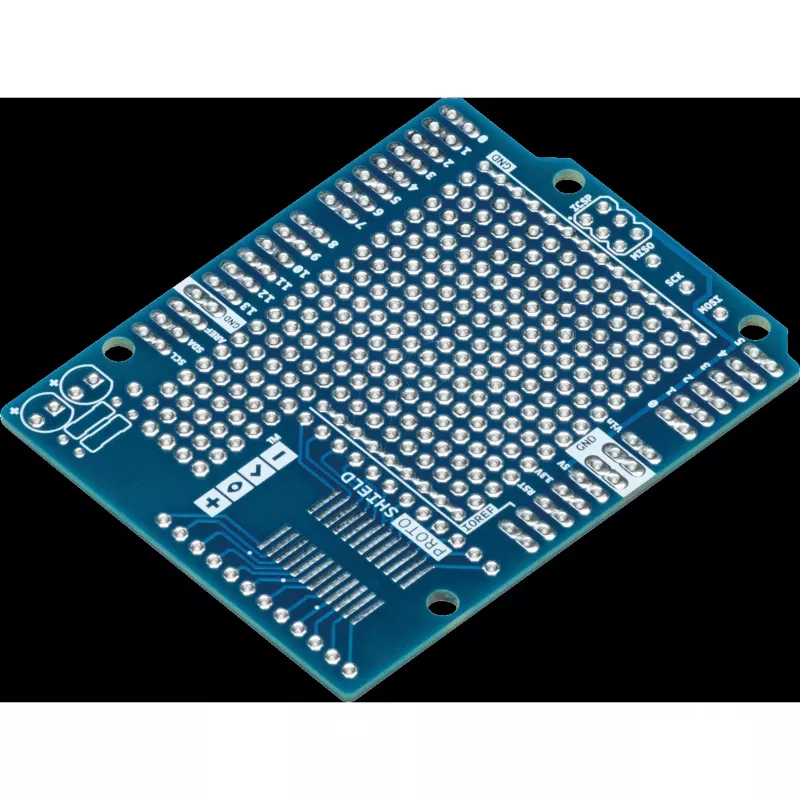

Arduino Prototyping Shield TSX00083, skirtas Arduino Uno, su integruota duonos plokštės zona

Prototipų kūrimo skydas Arduino TSX00083, skirtas Arduino Uno, su integruota duonos plokštės zona yra išplėtimo plokštė, montuojama ant Arduino Uno, kad būtų sukurtas kompaktiškas, belitavimo prototipų kūrimo paviršius. Skydas turi nedidelę lipnią duonos plokštės zoną ir aiškiai išvedžiotus prieigos prie Uno skaitmeninių ir analoginių kontaktų taškus, leidžiančius komponentus ir jungiamuosius laidus tiesiogiai dėti ant skydo greitam grandinių surinkimui ir testavimui. Konstrukcija skirta supaprastinti schemų ir aparatinės įrangos išdėstymo kūrimą be nuolatinio litavimo.

Privalumai

Skydas suteikia tiesioginę, ant plokštės esančią duonos plokštės zoną, kuri sumažina atskirų duonos plokščių poreikį ir netvarkingą laidų kratinį ant darbastalio. Kontaktų galvutės suderintos paprastai prieigai prie Arduino Uno signalų, o kompaktiškas dydis išlaiko Uno formos faktorių, pridedant tvarkingą prototipų kūrimo paviršių. Tokia sąranka leidžia greičiau kartoti grandines ir lengviau derinti schemas, nes komponentai laikomi arti mikrovaldiklio ir išsaugomi aiškūs sujungimai.

Tinka

• Greitam jutiklių ir pavarų grandinių prototipų kūrimui su Arduino Uno
• Mokomosioms pratyboms ir klasės demonstracijoms, susijusioms su paprastais elektroniniais surinkimais
• Arduino Uno schemų testavimui ir derinimui su laikinais komponentų išdėstymais
• Mažo masto duonos plokštės darbams, kai stalo vieta ribota

Pagrindinės specifikacijos

• Formos faktorius suderinamas su Arduino Uno kontaktų galvutėmis ir dydžiu
• Integruota lipni belitavimo duonos plokštės zona komponentų išdėstymui
• Skaitmeninių ir analoginių kontaktų išvedimas į kontaktų galvutes tiesioginiam laidų sujungimui
• Kompaktiška, žemo profilio konstrukcija, kuri telpa ant Arduino Uno viršaus
• Tinka kiauryminiams komponentams ir jungiamiesiems laidams

Kaip naudoti

Norėdami naudoti skydą, sulygiuokite ir užspauskite jį ant Arduino Uno kontaktų galvučių, kad galvutės tvirtai susijungtų. Įdėkite komponentus ir jungiamuosius laidus į integruotą duonos plokštės zoną ir prijunkite juos prie atitinkamų kontaktų galvučių, atitinkančių Uno skaitmeninius ir analoginius kontaktus. Maitinkite Arduino Uno per USB arba išorinį maitinimo šaltinį ir įkelkite schemas kaip įprasta; belitavimo išdėstymas leidžia greitai keisti laidus ir komponentų išdėstymą kartotiniam testavimui.

Rekomendacijos

Kad sujungimai būtų patikimi, venkite dėti sunkių komponentų tiesiai ant lipnios duonos plokštės zonos ir naudokite trumpus jungiamuosius laidus signalų linijoms. Testuodami daug energijos naudojančius modulius, patikrinkite Arduino galios ribas ir, jei reikia, naudokite išorinį maitinimo šaltinį. Laikykite laidus tvarkingus, kad sumažintumėte triukšmą ir palengvintumėte derinimą.
