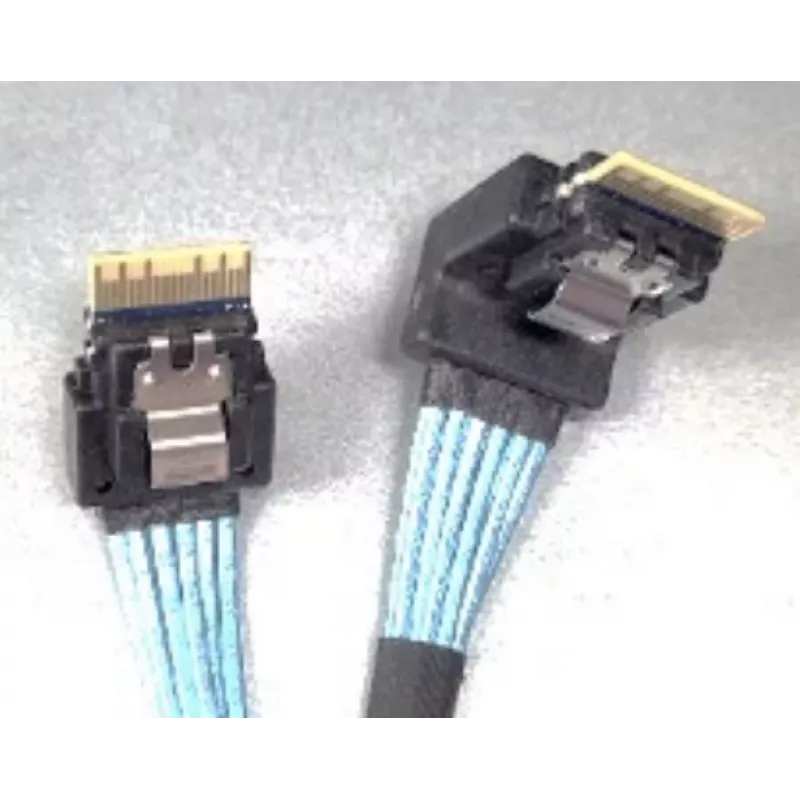

SAS kabelių rinkinys Intel CYPCBLSL112KIT

Kabelių rinkinys Intel CYPCBLSL112KIT 1U 12 × 2,5" sistemai (M50CYP1UR212) suteikia SlimSAS skirstymo jungtis, skirtas palaikyti PCIe NVMe diskus priekiniame diskų skyriuje. Rinkinį sudaro keturi skirtingo ilgio skirstymo kabeliai, jungiantys Intel serverio plokštės SlimSAS CPU jungtis su HSBP SlimSAS SSD jungtimis, užtikrinant tinkamą maršrutizavimą ir ryšį NVMe SSD diskams nurodytoje Intel serverio platformoje.

Privalumai

Intel CYPCBLSL112KIT sudaro specialiai sukurti SlimSAS skirstymo kabeliai, atitinkantys Intel Server M50CYP ir Server Board M50CYP jungčių išdėstymą, užtikrinant suderinamumą ir teisingą signalų maršrutizavimą. Pateikiami keli kabelių ilgiai, kad būtų galima pritaikyti vidinį kabelių maršrutizavimą 1U korpuse ir sumažinti perteklinį kabelių laisvumą. Rinkinys palaiko PCIe NVMe diskus priekiniame diskų skyriuje, konvertuodamas ir paskirstydamas SlimSAS ryšius į atitinkamas HSBP SSD jungtis.

Tinka

• 1U 12 × 2,5" Intel M50CYP serverių sistemoms, kurioms reikalingas priekinio skyriaus NVMe diskų ryšys
• Serverio plokštės SlimSAS CPU jungčių prijungimui prie HSBP SlimSAS SSD jungčių
• Serverio priežiūrai ar atnaujinimams, kai reikalingas atitinkantis Intel MPN CYPCBLSL112KIT jungčių išdėstymas

Pagrindinės specifikacijos

• Gamintojas: Intel
• MPN: CYPCBLSL112KIT
• EAN: 5032037213141
• Suderinama platforma: Intel Server M50CYP / Server Board M50CYP
• Paskirtis: SlimSAS skirstymo kabeliai, skirti palaikyti PCIe NVMe diskus priekiniame diskų skyriuje
• Komplekte esantys kabeliai ir ilgiai: 1 × 412/420 mm, 1 × 400/392 mm, 1 × 350/342 mm, 1 × 312/320 mm (skirstymo kabeliai)

Kaip naudoti

Identifikuokite atitinkamas SlimSAS jungtis serverio plokštėje (CPU0 ir CPU1 A–D) ir HSBP SlimSAS SSD jungtis, nurodytas SSD0–11. Nuveskite kiekvieną skirstymo kabelį nuo serverio plokštės jungčių poros iki atitinkamos HSBP SSD jungties, kaip nurodyta: 412/420 mm nuo CPU0 A/B iki SSD0-1, 400/392 mm nuo CPU1 C/D iki SSD10-11, 350/342 mm nuo CPU0 C/D iki SSD2-3 ir 312/320 mm nuo CPU1 A/B iki SSD8-9. Įsitikinkite, kad jungtys yra visiškai užfiksuotos, ir pritvirtinkite perteklinį kabelį, kad netrukdytų oro srautui. Išjunkite sistemą ir laikykitės standartinių elektrostatinės iškrovos (ESD) atsargumo priemonių montuodami ar išimdami kabelius.

Rekomendacijos

Naudokite Intel CYPCBLSL112KIT tik nurodytoje Intel M50CYP 1U 12 × 2,5" konfigūracijoje ir vadovaukitės serverio dokumentacija dėl jungčių sujungimo. Patikrinkite programinės įrangos ir BIOS nustatymus NVMe palaikymui ir patikrinkite diskų aptikimą po įdiegimo.
